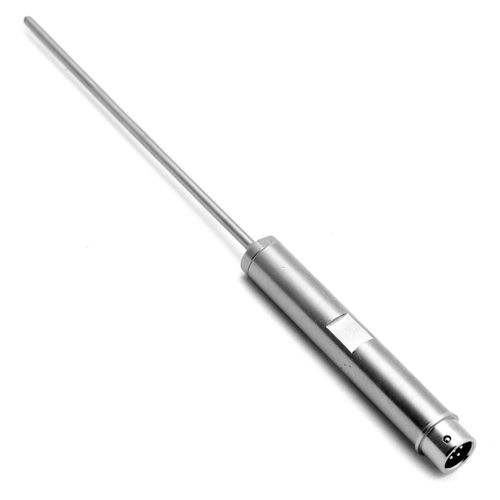

Описание преобразователя температуры ТДС-1:
Преобразователи температуры ТДС-1 предназначены для создания распределенных систем термометрии, отличающихся как высокой точностью измерения температуры, так и значительной надежностью, позволяющей применять их не только в лабораторных, но и в полевых условиях.
Программное обеспечение позволяет управлять сетью из 32 термометров ТДС-1. ПО позволяет настраивать сеть, управлять процессом измерения и документировать его результаты.
Пример такой системы - контроль температуры подачи воды на комплексе рыборазведения:

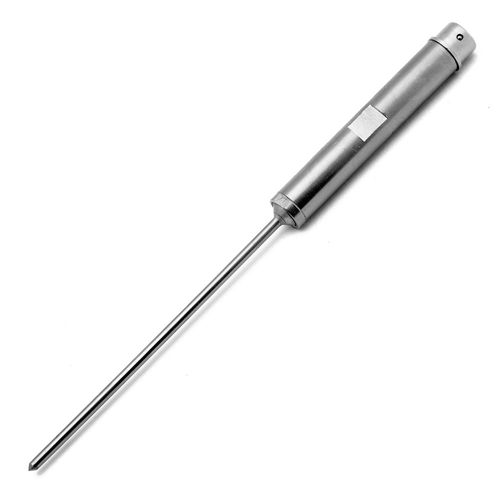

Конструктивные особенности преобразователя ТДС-1:
- Чувствительный элемент: Pt1000;
- Чехол изготовлен из нержавеющей стали марки 12Х18Н10Т;
- Стандартная длина погружаемой части: 250 мм, преобразователь может быть изготовлен с длиной погружаемой части от 90 до 550 мм;
- Не предназначен для измерений в агрессивных средах.
Технические характеристики ТДС-1:
| Параметры | Значения |
|---|---|
| Диапазон измерений | -50...+300 °С |
| Предел допускаемой абсолютной погрешности измерений | |
| - в диапазоне -50,00...+199,99 °С | ±0,1 °С |
| - в диапазоне +200,0...+300,0 °С | ±0,2 °С |
| Время термической реакции при 50% изменения температуры (контролируемая среда - вода, скорость потока не более 0,4 мм/с) | 7 с |
| Минимальная глубина погружения датчика | 50 мм |
| Габаритные размеры преобразователя ШxГxВ | |
| - электронного блока | Ø13x80 мм |
| - погружаемой части датчика температуры | Ø3x250 мм |
| Масса | 0,05 кг |
| Потребляемая мощность | 5±0,5 В, 0,15 А |
Комплект поставки преобразователя ТДС-1:
- Преобразователь температуры - 1 шт.
- Разъем XS9K4P - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Протокол обмена - 1 шт.
