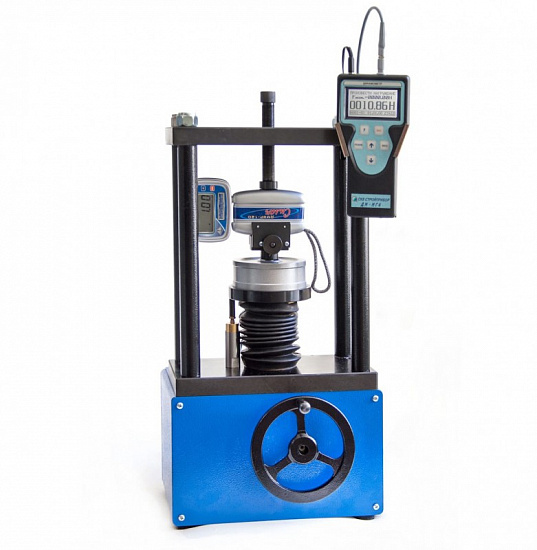

Стенд СКДК-МГ4 предназначен для поверки кистевых динамометров и создания нагрузки на них. Он состоит из силовой рамы, механизма нагружения, опорной плиты и привода механизма нагружения. Стенд работает совместно с динамометрами ДМС-МГ4 с пределами измерений 0,5; 1 или 2 кН и классами точности 0,5; 1 или 2.
| Максимальная нагрузка | 2 кН |
| Гарантия (мес.) | 18 |
| Страна производитель | Россия |
| Габаритные размеры, мм | 535х260х220 |
| Вес нетто, кг | 28 |
Стенд СКДК-МГ4 (нагружающее устройство) является вспомогательным устройством при поверке кистевых динамометров и предназначен для создания нагрузки на динамометры.
Силовая рама нагружающего устройства состоит из основания, четырех стоек, траверсы и силового винта.
На основании силовой рамы смонтирован механизм нагружения с опорной плитой, представляющий собой винтовую передачу, и толкатель. Под основанием силовой рамы размещен привод механизма нагружения, представляющий собой редуктор с маховиком.
Устройство фиксации служит для регулирования положения и фиксации рукояти поверяемых динамометров различных модификаций.
При вращении маховика привода по часовой стрелке, механизм нагружения перемещает опорную плиту вверх, создавая нагрузку на установленные на ней, соосно, эталонный и поверяемый динамометры. Перемещение плиты контролируется по положению штока (цветная метка) толкателя.
Стенд СКДК-МГ4 для поверки кистевых динамометров предназначен для эксплуатации совместно с динамометрами ДМС-МГ4 (приобретается отдельно) с наибольшим пределом измерений 0,5; 1 или 2 кН, классов точности 0,5; 1 или 2 (погрешность ±0,12 %, ±0,24 % или ±0,45 %).
| Параметр | Значения |
|---|---|
| Предел нагружения, кН | 2 |
| Высота рабочего пространства, мм, не менее | 105 |
| Размер рабочего пространства в плане, мм | 195×105 |
| Диаметр кольцевой центрирующей проточки опорной плиты, мм, не менее | 98 |
| Ход подачи силового винта, мм, не более | 55 |
| Рабочий ход опорной плиты, мм, не менее | 30 |
| Габаритные размеры нагружающего устройства, ВхШхГ, мм, не более | 535×260×220 |
| Масса нагружающего устройства, кг, не более | 28 |
| № | Наименование | Количество |
|---|---|---|
| 1 | Силовая рама | 1 |
| 2 | Механизм нагружения | 1 |
| 3 | Устройство фиксации | 1 |
| 4 | Паспорт | 1 |
