Описание весодозирующего контроллера МИ ВД/С8Я:

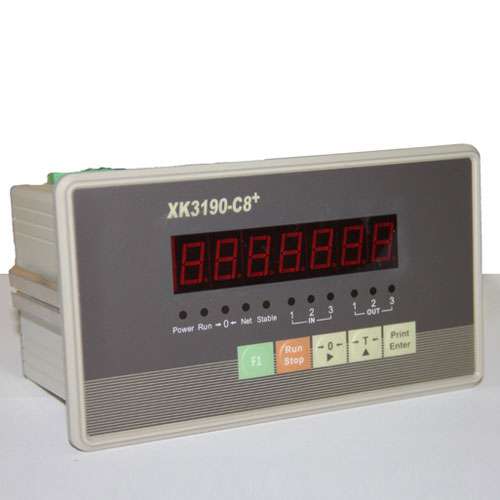

Электронный Блок индикации (весовой терминал) МИ ВД/С8Я. (ХК-3190 С8+). Диодный дисплей.
Для дозаторов и дозирующего оборудования.
Блок индикации МИ ВД/С8Я содержит MCS—51 микропроцессор и высокоскоростную A/D переключающую технологию со скоростью преобразования и отображения до 80 раз/сек. Индикатор легко соединяется с датчиком и образует высокоскоростные прецизионные дозирующие, упаковочные, сортирующие и другие управляющие весы.
Основные функции:
- Функции суммирующего и вычитающего дозирования, сортировки с 3-мя управляющими входами и 3-мя управляемыми выходами;
- Стандартный последовательный интерфейс (RS232 или RS422/485) с разным режимом связи (непрерывная отсылка или командный режим);
- 0-20mA/4-20mA (или 0-5V/0-10V) настраиваемый выход;
- Установка сигнализируемых нижнего и верхнего предела;
- Высокоточное A/D преобразование с разрешением до 1/30000;
- 5-точечная коррекция нелинейности;
- При замене индикатора не требуется новая калибровка, нужно лишь установить те же параметры;
- Выход для подключения табло;
- Гибкая функция фиксации пикового значения;
- Хранение, отображение и удаление данных суммирования, защита от потери при отключении питания;
- Возможность подключения внешнего принтера для печати данных взвешивания, суммирования или параметров; ручной или автоматический режим печати по выбору;
- Функция учета тары; автоматический учет тары в режиме автоматического контроля;
- Применение фильтрации;
- Много различной оперативной информации и сообщений об ошибках;
- Выбор единицы измерения для печати: kg, t, g, lb;
- Время и дата с учетом высокосного года, сохранение при выключении;
- Функция исправления фабричных дефектов;
- Сильная помехоустойчивость и высокая надежность.
Технические характеристики весового терминала:
- Модель индикатора: МИ ВД/С8Я
- Точность: Класс 3, n(число поверочных делений)=3000
- Диапазон входного сигнала: -19mV～ +19mV
- Нелинейность: ≤0.01%F.S
- Количество присоединяемых датчиков: 1～8 350Ω
- Питание: DC：5V；350mA
- Тип соединения с датчиком: 6 –проводное, с компенсацией длинных проводов.
- Дисплей: Однорядный 7-разрядный светодиодный с высотой цифр 0.5, 11 сигнализаторов
- Цена деления: 1/2/5/10/20/50/100 по выбору
- Часы: Отображение времени и даты
- Клавиатура: 5 кнопок
- Интерфейс табло: Последовательный выход, 20mA опорный сигнал.
- RS-интерфейс: Последовательный RS422 / RS422 / RS485, по выбору; скорость обмена 1200～9600 по выбору
- Интерфейс печати: Совместно с последовательным портом, возможно подключение внешнего принтера.
- Выход реле: Емкость AC：220V; 0.5A
- Внешний вход: Переключающий контакт (эффективен закрытый контроль)
- Питание: AC 110～230V, 50/60Hz 1A
- Рабочие температура и влажность: 0° ～ 40° С；≤90％RH
- Температура хранения и транспортировки: -20° ～ 50° С
- Внешние размеры:
- Корпус: 150×76×85мм (ширина × высота × толщина)
- Панель: 172×93×3мм (ширина × высота × толщина)
- Вес: 700 грамм.
