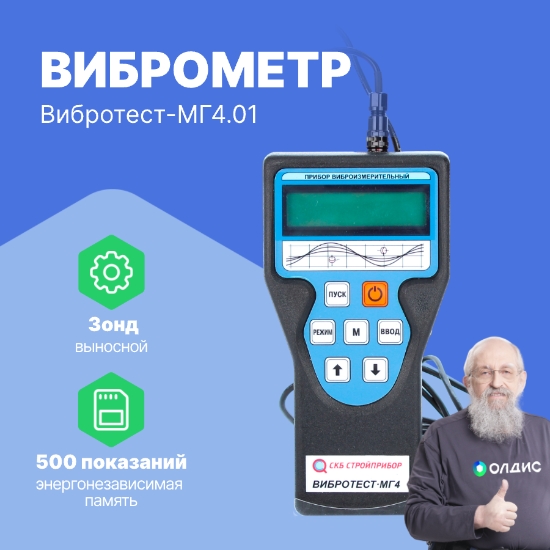

Вибротест-МГ4.01 Виброметр

Краткое описание виброметра СТРОЙПРИБОР Вибротест-МГ4.01

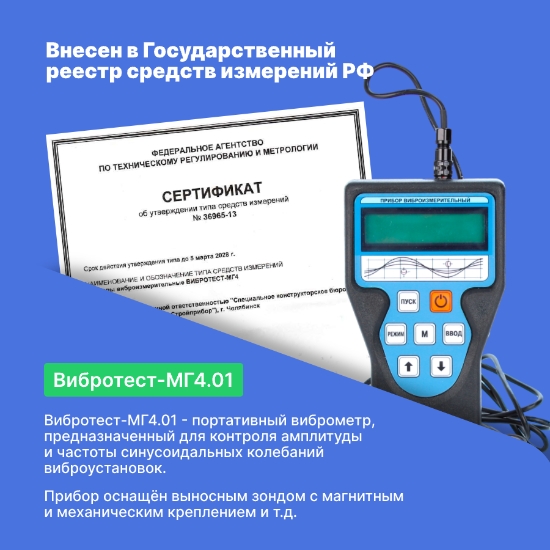

Измеритель Вибротест-МГ4.01 - специализированный прибор, способный определять и регистрировать комплекс параметров, характеризующих гармонические колебания твердых тел. Устройство будет полезно на строительных объектах, промышленных предприятиях, исследовательских лабораториях, изучающих процессы смешивания материалов, а также для измерения амплитуды и частоты вибрации уплотнителей бетонных смесей.

ИПС МГ4.01 позволяет измерять амплитуду и частоту виброперемещения, виброскорость и виброускорение с точностью ±5 % измеренного значения.

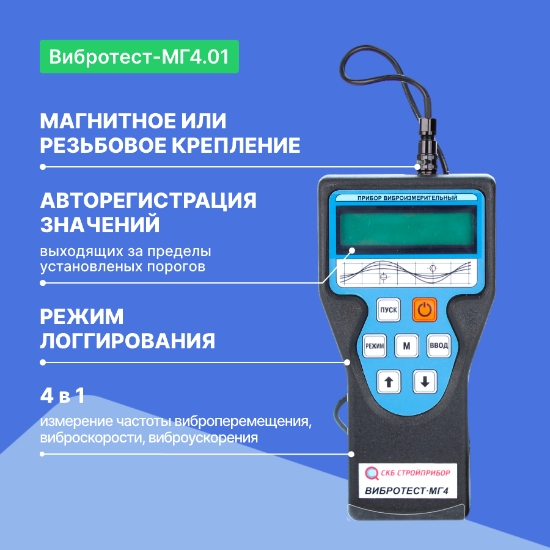

Прибор ИПС МГ4.01 состоит из двух функциональных частей: вибропреобразователь крепится к исследуемому объекту прилагаемой магнитной пластиной либо винтовым соединением, а электронный блок служит для дистанционного управления процессом измерения. Интегрирующая схема блока трансформирует сигналы преобразователя в цифровую форму, передавая их на ЖК-дисплей и параллельно – в архив памяти. Имеется возможность передачи данных на ПК.

Виброметр Вибротест-МГ4.01 имеет 7 рабочих режимов:

оперативный - каждое измерение инициируется оператором;
ждущий - регистрация значений амплитуды и частоты, выходящих за пределы заданных оператором границ, с фиксацией даты и времени отклонения и с автоматическим архивированием в памяти;
наблюдение - регистрация параметров в соответствии с установленным интервалом от 10 секунд до 60 минут, а также фиксация результатов по времени и их запись в память;
тест-контроль – режим самопроверки;
архив - просмотр записанных в память результатов с возможностью их удаления;
установка часов, таймер реального времени;
работа с ПК - транслирование данных их архива в ПЭВМ через USB-порт.

В режимах "Ждущий" и "Наблюдение" измерение параметров производится без участия оператора, а время непрерывной работы ограничено лишь ресурсом питающего элемента ("Корунд", 9 В) и достигает 25 часов. При питании через адаптер регистрация параметров закончится при заполнении внутренней памяти, рассчитанной на сохранение 500 значений.

Измеритель вибрации Вибротест-МГ4.01 комплектуется компакт-диском с ПО, кабелем RS-232 для связи с ПК и опционально - сетевым адаптером. Сам прибор легок - 0,35 кг - и компактен, весь комплект для переноски легко упаковывается в удобный кейс.

Технические характеристики виброметра СТРОЙПРИБОР Вибротест-МГ4.01

Параметр	Значения
Диапазон измерения частоты, Гц	2…1000
Диапазон измерения амплитуды, мм	0,01…20
Диапазон измерения виброскорости, мм/с	3,3… 9000
Диапазон измерения виброускорения, м/с2	2…170
Предел допускаемой основной относительной погрешности измерения амплитуды, виброскорости и виброускорения, %	± 3
Предел допускаемой основной абсолютной погрешности измерения частоты в диапазоне:
- 10…100Гц	-
- 2…100 Гц	± 0,2 Гц
- 100…1000 Гц	± 1 Гц
- 100…10000 Гц	-
Объем памяти результатов измерений	500
Время "Наблюдения" и "Ожидания", мин	1...1500
Интервал "Наблюдения", сек	10...3600
Габаритные размеры, мм:
Электронного блока	175x90x30
Вибропреобразователя	24x50
Масса прибора с вибропреобразователем, кг	0,35
