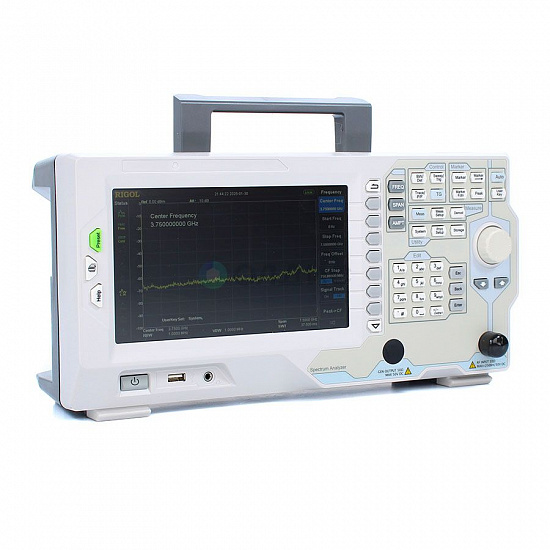

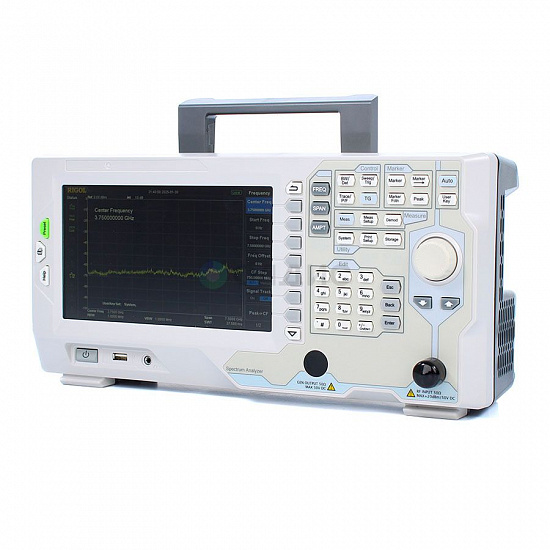

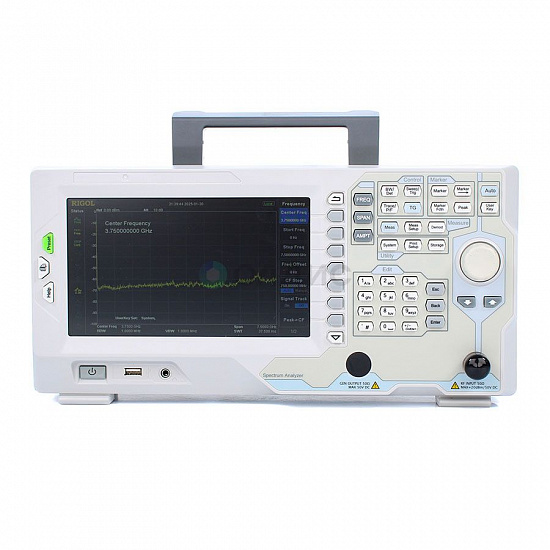

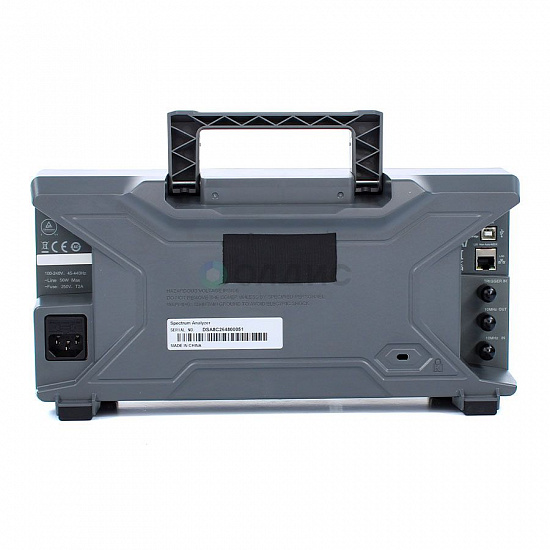

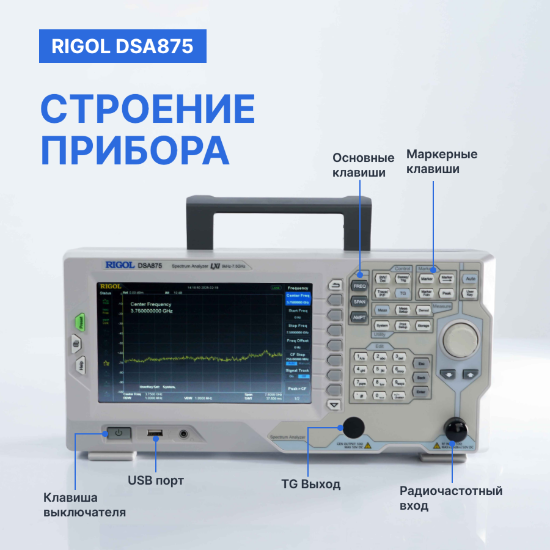

RIGOL DSA875 Анализатор спектра сигналов (7,5 ГГц)

Описание анализатора спектра RIGOL DSA875 (7,5 Гц):

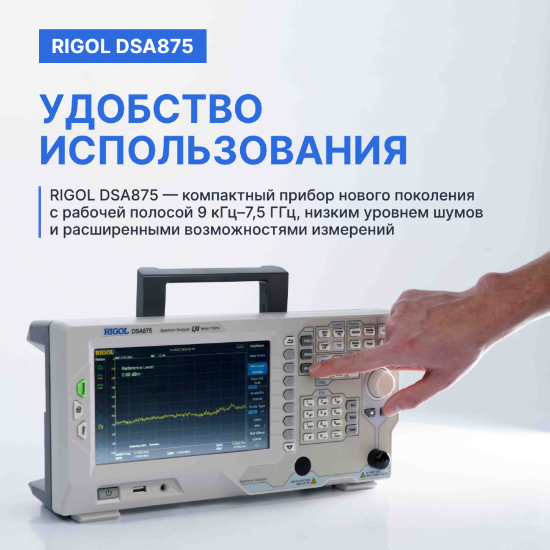

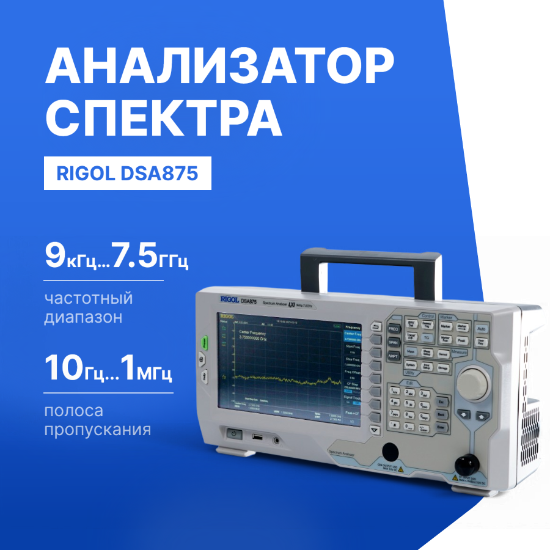

Анализатор спектра сигналов RIGOL DSA875 с рабочей полосой частот от  9 кГц до 7,5ГГц представляет собой современный, легкий и компактный радиоизмерительный прибор нового поколения  с первоклассными возможностями и низким уровнем собственных шумов.

Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.

Анализатор спектра сигналов RIGOL DSA875  внесен в Госреестр СИ РФ за №- 61272-15.  Срок окончания действия официального свидетельства  до 11.08.2020 г.

Модель анализатора спектра RIGOL DSA875 дополняет линейку  приборов DSA800,  ранее представленной устройством RIGOL DSA815, и обладает весьма значительными преимуществами и улучшениями.

Основные функциональные возможности и технические характеристики DSA875:

• Увеличенный рабочий диапазон анализируемых сигналов до значений в 7,5 ГГц
• Более низкий уровень собственных шумов до -161 дБм с включенным предусилителем, позволяет проводить  более точный анализ частотного спектра входных сигналов (против 135 дБм у модели DSA815)
• Повышены характеристики по стабильности: -
• Повышены характеристики по стабильности:
  - Температурная стабильность источника опорной частоты ± 5х10^-7
  - Уход погрешности источника опорной частоты ± 1х10^-6/год
• Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами
• Плотность фазовых шумов не более -98 дБн/Гц, против -80 дБн/Гц  у модели  DSA815
• Существенно улучшен ряд  параметров по линейности и уровням искажения.

Аналогично модели RIGOL DSA815, в приборе имеются следующие функциональные возможности:

• Проведения маркерных измерений
• Составление таблицы пиковых значений
• Вывод картинок сравнения до четырех различных спектрограмм
• Полная погрешность по амплитуде <1,5 дБ
• 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)

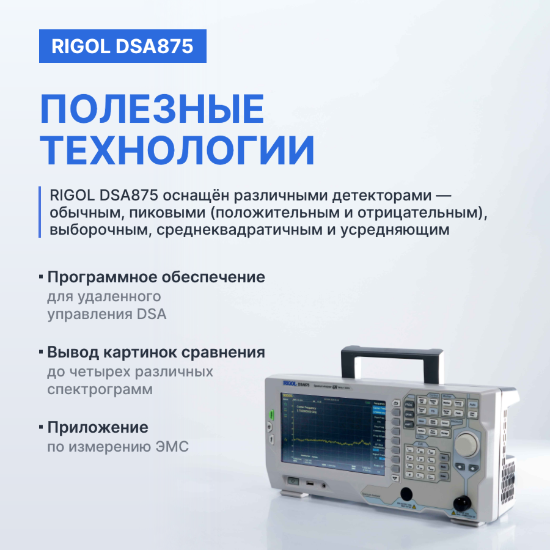

В  анализаторе спектра RIGOL DSA875  имеются  различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений. По желанию можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц. Также воможно исполнение анализатора спектра RIGOL DSA875-TG с установленной аппаратной опцией встроенного трекинг-генератора, а использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080) позволит не только измерить значение  КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров.

Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832E могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMК.

Преимущества цифрового преобразования частоты RIGOL DSA875:

1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.
3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA875
5. Высокая скорость измерения: применение цифровой технологии ПЧ( преобразования частоты)  повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

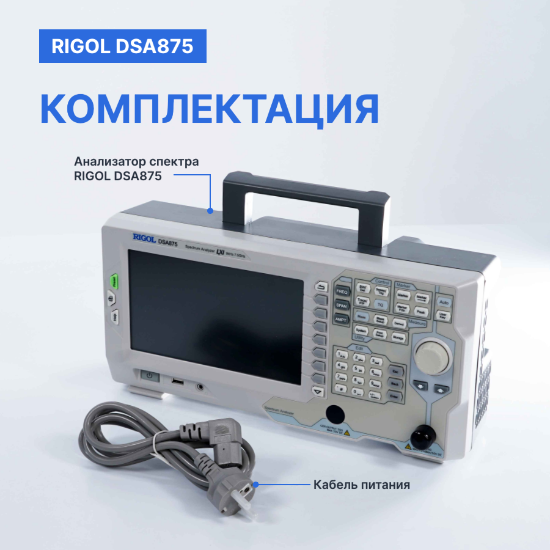

Комплект поставки:

Дополнительная комплектация анализатора спектра RIGOL DSA875:

• DSA800-EMI - ЭМИ фильтр и квазипиковый детектор
• DSA800-VSWR - Набор измерения КСВН
• VB1020 - Мост КВСН
• DSA800-AMK -  Расширенный измерительный комплект
• TX1000 - РЧ демонстрационный набор (передатчик)
• USB-GPIB - Интерфейс конвертер USB - GPIB
• DSA Utility Kit - Набор принадлежностей для DSA: кабель N-SMA, кабель BNC-BNC, адаптер N-BNC, адаптер N-SMA , 75?-50? адаптер, антенна 1 (900 MГц/1,8 ГГц), антенна 2 (2,4 ГГц).
