О товаре

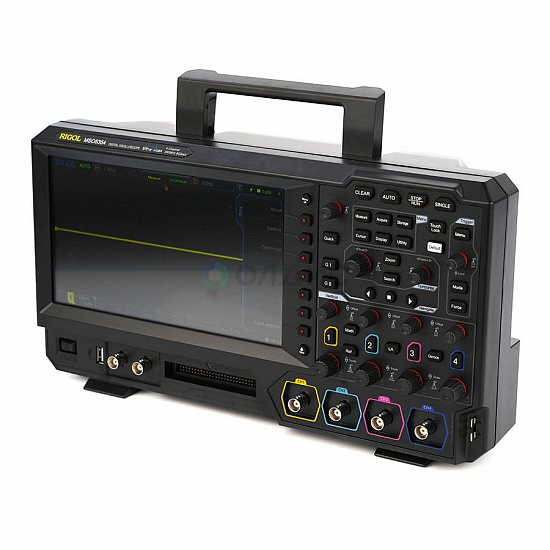

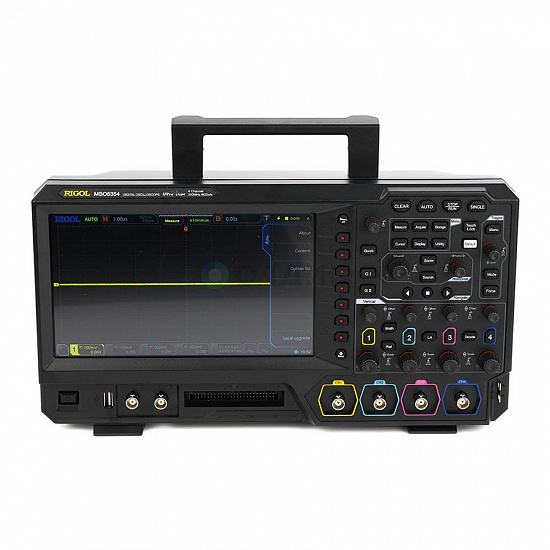

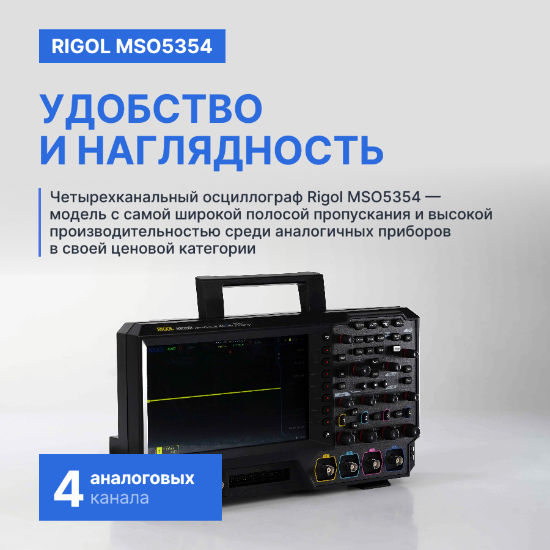

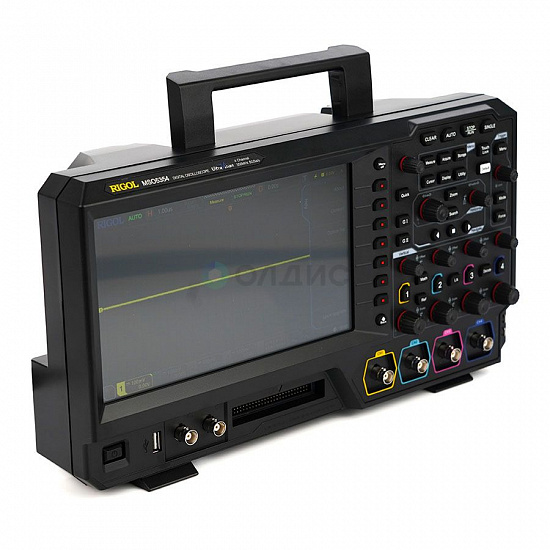

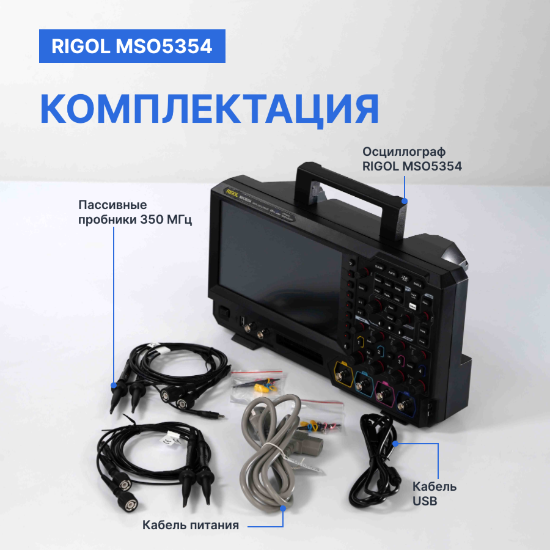

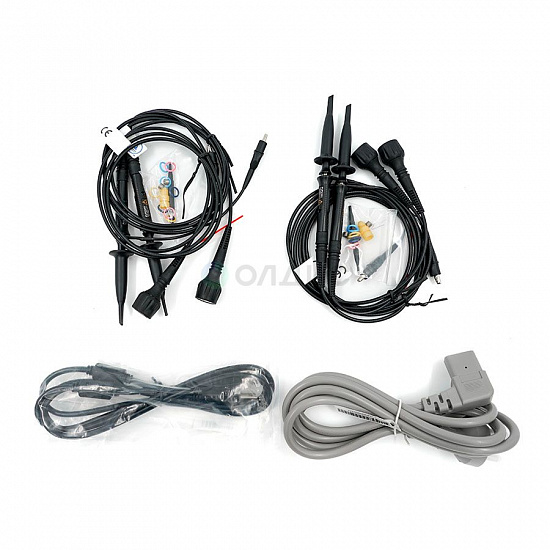

Цифровой осциллограф Rigol MSO5354 – высокопроизводительное лабораторное устройство многофункционального типа с четырьмя аналоговыми каналами с полосой пропускания до 350 МГц и 16 дискретными входами, а также 9-дюймовым дисплеем с сенсорными функциями. Оборудование не только способно производить осциллографические исследования, но и может выполнять встроенными аппаратными средствами измерения электрических параметров, анализировать спектр сигналов, протоколов, источников питания, тестировать устройства и компоненты и т.д. За счет реализации технологии UltraVision второго поколения цифровой осциллограф, по сравнению с осциллографами смешанных сигналов предыдущих генераций, обладает улучшенными характеристиками и расширенной функциональностью, что позволяет эффективнее решать прикладные задачи в промышленных отраслях, при разработке, диагностике электронного оборудования, а также при проведении различных исследований.
Технические характеристики
| Номер в госреестре СИ |
82665-21 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
350 |
| Максимальная длина записи |
100 M |
| Частота дискретизации, Гвыб/сек |
8 |
| Максимальная частота захвата, осц/с |
500000 |
| Вертикальная развертка |
1 мВ/дел - 10 В/дел |
| Горизонтальная развертка |
1 нс/дел - 1000 с/дел |
| Точность временной развертки, ppm |
≤±10 |
| Вертикальное разрешение (A/D), бит |
8 |
| Режимы входа |
Открытый, закрытый |
| Тип отображения |
Цифровой |
| Частотомер |
Встроенный, 6 разрядов |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Опция |
| Математические функции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Интерфейс |
USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция) |
| Дисплей |
Диагональ 9", емкостной сенсорный мультитач |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
367х200х130 |
| Вес нетто, кг |
3.2 |
Описание осциллографа цифрового четырехканального бюджетного RIGOL MSO5354:
Осциллограф Rigol MSO5354 – высокоинтегрированный цифровой комплекс для инженеров-конструкторов в области электроники. Он объединяет в себе семь независимых высокоточных устройств с сенсорным дисплеем высокого разрешения. Применяется для проектирования, настройки, отладки автомобильной, мобильной, судовой и даже космической электроники.

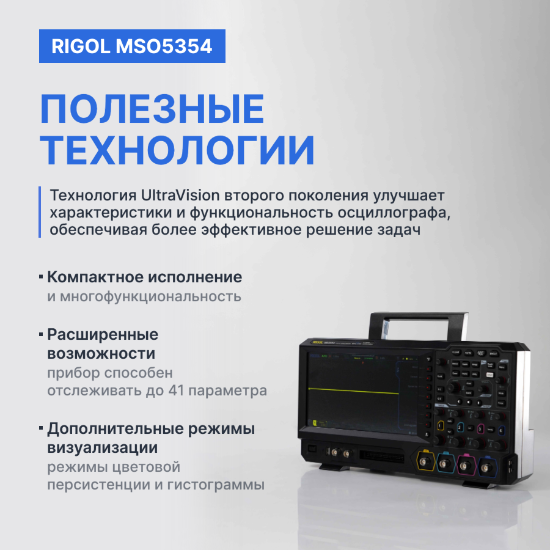

Rigol MSO5354 – четырёхканальный цифровой осциллограф с высокой скоростью захвата. Он создан на платформе UltraVision II, которая вобрала передовые достижения Rigol в сфере обработки осциллограмм и визуализации цифровых сигналов. Используемый набор микросхем ASIC увеличивает уровень интеграции осциллографа, повышает надёжность его схемы. Отказ от реле продлил срок эксплуатации и снизил себестоимость прибора.
Rigol MSO5354 объединяет в себе семь инструментов для инженеров-электронщиков:
- Осциллограф с 16 цифровыми каналами с четырьмя полосами пропускания.
- Анализатор протока.
- Анализатор спектра – есть функция поиска пиков, экспорт таблицы событий.
- Высокоточный частотомер (трёх- или шестиразрядный).
- Двухканальный генератор радиосигналов произвольной формы с 13 предопределёнными типами сигналов.
- Логический анализатор – поддерживает декодирование, может хранить осциллограммы.
- Цифровой вольтметр – отобразит результаты последних замеров в виде диаграммы, предупредит о превышении заданных пределов аудиосигналом.
Осциллограф обеспечивает ряд функций запуска: по задержке, длительности, шаблону, фронту и десятку иных параметров. Функция декодирования позволяет дешифровать до четырёх последовательных сигналов, выполнять глубокий анализ данных для поиска сбоев и отладки работы электроники. Опционально устройство оснащается анализатором качества и мощности электрической энергии, выдаваемой блоками питания.
Отличительные особенности осциллографа:
- Сверхвысокая пропускная способность.
- Автоматическое измерение 41 параметра сигнала.
- Скорость захвата – 500 000 осц/с.
- Непрерывная выборочная запись, воспроизведение формы сигнала.
- Аппаратное тестирование оборудования.

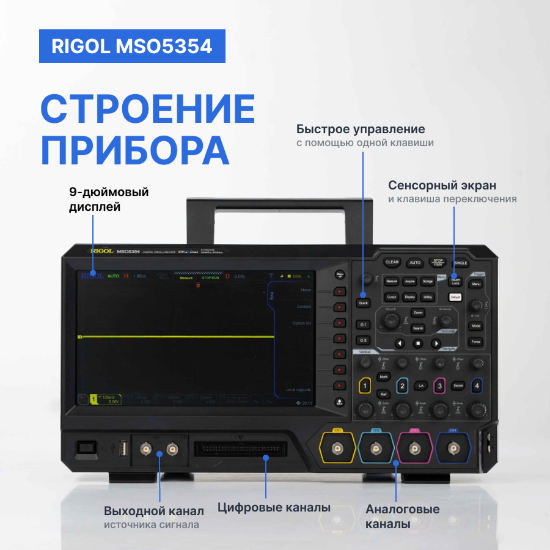

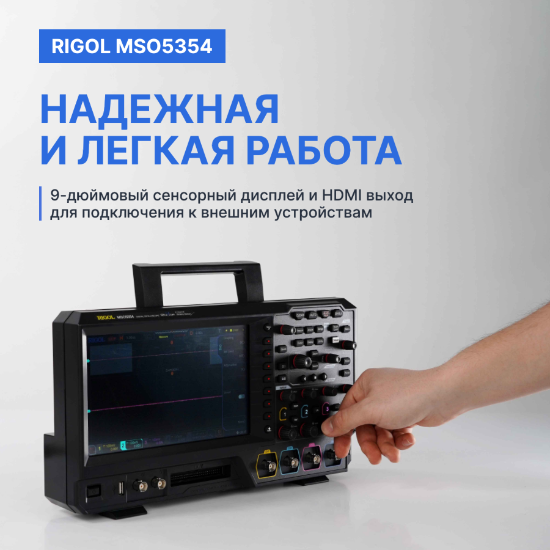

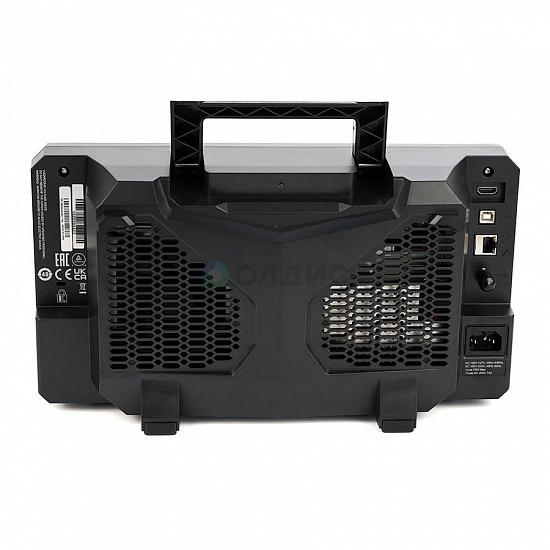

Измеритель может питаться от сети 110 / 220 В, он сохраняет стабильность генерируемых радиосигналов при отклонении питающего напряжения от нормы. Rigol MSO5354 оснащён 9-дюймовым мультисенсорным дисплеем с разрешением 1024 × 600 px с поддержкой жестов: касания, перетаскивания, масштабирования. Также сохранена традиционная схема управления клавишами и ручками.
Основные характеристики цифрового осциллографа RIGOL MSO5354:
- 4 аналоговых + 16 цифровых (опция) каналов;
- Полоса пропускания - 350 МГц;
- Время нарастания - от 1,75 н.с.
- Технология UltraVision 2;
- Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал);
- Максимальная память - 100 М точек (200 М -опция);
- АЦП 8 бит;
- Скорость захвата 500000 осц;/сек;
- Анализ осциллограмм (до 450000 кадров);
- Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553;
- Зональный запуск;
- Декодирование протоколов (опция);
- 41 тип автоизмерений;
- Математические функции;
- Статистика;
- БПФ;
- Цифровой вольтметр;
- Частотомер;
- Встроенный генератор (опция);
- Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
- Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс;
- Вес: 3,5 кг;
- Размеры: 367 x 200 x 130 ия.
