Осциллографы Verdo SB1500

Цифровые осциллографы серии Verdo SB1500 построены на базе открытой операционной системы Android и имеют востребованный сегодня форм-фактор — портативно-настольного прибора с питанием от USB (в т.ч. от пауэрбанка) или опционального аккумулятора и характеризуются сочетанием профессионального набора функциональных и технических параметров и доступной цены в очень компактном и легком корпусе.

Пользователь получает в свое распоряжение мощный современный осциллограф с настоящим 12-битным АЦП, работающим в полной полосе и на всех каналах. Android архитектура позволяет применять мышь и клавиатуру, подключать прибор через WIFI адаптер в беспроводную сеть и реализовывать удаленное управление, а также использовать штатный видеорегистратор для записи сеансов осциллографических измерений. Часть моделей имеют опции 16-канального логического анализатора и генератора сигналов произвольной формы.

Прибор ориентирован на широкий круг пользователей, начиная от разработчиков сложной электроники, сервисных служб и выездной диагностики, и заканчивая домашней лабораторией взыскательного радиолюбителя.

Полоса пропускания*: 70 МГц, 100 МГц, 125 МГц, 200 МГц, 250 МГц
2 или 4 канала
АЦП /12 бит
Максимальная глубина записи: 50 или 100 млн. точек (в зависимости от модели);
Скорость захвата осциллограмм до 50000 осц/с; режим сегментированной памяти с захватом до 700 000 осциллограмм в секунду
Развитый набор триггеров: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN, LIN
Математика над входными сигналами: +, - , * , / , && ,||, ^ , ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой, режекторный), БПФ (Vrms, dBVrms, радианы, градусы).
43 автоизмерений со статистикой и измерениями между курсорами
16 канальный логический анализатор * (опционально)
Встроенный (опционально) генератор сигналов произвольной формы* 30 МГц (на синусе), 14 бит/8К, 160 Мвыб/с, 28 произвольных форм и 5 стандартных
Тестирование в пределах по маске (Pass/Fall)
Частотомер: 6 бит частота, период со статистикой
Встроенный 4-разрядный цифровой вольтметр DVM (совмещен с аналоговыми каналами осциллографа) — AC RMS, DC, AC+DC RMS, статистика, сигнализация по заданным пределам
Цветной ЖК дисплей 7”, емкостной мультисенсорный, 1024 x 600
USB-device/host (Можно подключать мышь и клавиатуру), Триггерный выход (P/F); LAN, HDMI;
Система Android: 2 ГБ оперативной памяти, 8 ГБ внутренней энергонезависимой
Питание через сетевое USB адаптер (12В 4А), можно использовать мощную зарядку для телефона, заводская опция – встроенная аккумуляторная батарея 12 В/5000 мАч

* — в зависимости от модели

Выбрать модель VERDO SB1500:

Модель	Каналы	Полоса, МГц	Память, МБ	Чувствительность (младшая вертикальная развёртка) мкВ/дел	Максимальная частота дискретизации, Гвыб/с			Комбинированные конфигурации
Модель	Каналы	Полоса, МГц	Память, МБ	Чувствительность (младшая вертикальная развёртка) мкВ/дел	1 канал	2 канала	4 канала	ЛА	Генератор	DVM

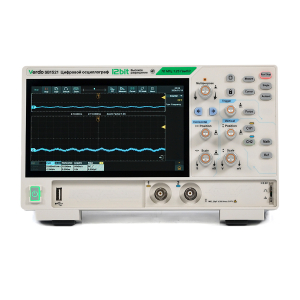

VERDO SB1521	2	70	50	500	1,25	0,625	-	-	-	+
VERDO SB1523	2	100	50	500	1,25	0,625	-	-	-	+

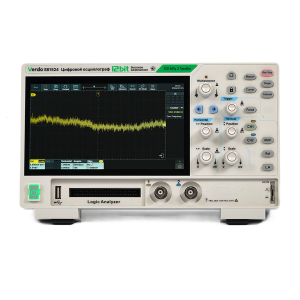

VERDO SB1524	2	125	100	200	2	1	0,5	Опция**	Опция**	+
VERDO SB1525	2	200	50	500	1,25	0,625	-	-	-	+
VERDO SB1526	2	250	100	200	2	1	0,5	Опция**	Опция**	+
VERDO SB1541	4	70	50	500	1,25	0,625	-	-	-	+
VERDO SB1543	4	100	50	500	1,25	0,625	-	-	-	+

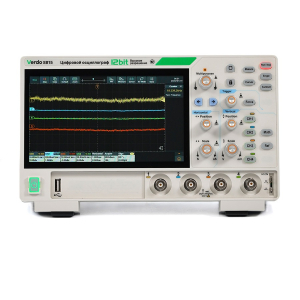

VERDO SB1544	4	125	100	200	2	1	0,5	Опция**	Опция**	+
VERDO SB1545	4	200	50	500	1,25	0,625	-	-	-	+

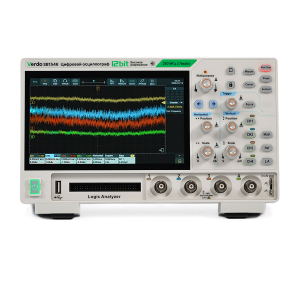

VERDO SB1546	4	250	100	200	2	1	0,5	Опция**	Опция**	+

** — опция заводская, нужно заказывать вместе с прибором
