О товаре
Ультразвуковой расходомер жидкости Portaflow 440IP предназначен для контроля расхода любых чистых жидкостей в напорных трубах диаметром 50 - 2000 мм, со скоростью потока до 20 м/с и температурой труб от -20°С до +135°С.
Расходомер совместим с трубопроводами, изготовленными из различных материалов, включая:
- Сталь;
- Чугун;
- Пластик;
- Бетон.
При условии, что толщина их стенок варьируется от 1 до 75 мм.
Ультразвуковой расходомер Portaflow 440IP может использоваться для проведения измерений чистых жидкостей или масел с содержанием частиц до 3% об. Наряду с мутными жидкостями, такими как речная вода и сточные воды, могут проводиться измерения и с более чистыми жидкостями типа деминерализованной воды.
Ультразвуковой расходомер использует два ультразвуковых датчика, закрепляемых на трубе, транспортирующей жидкость, и осуществляет сравнительный анализ времени, которое звук тратит на прохождение между датчиками в каждом направлении.
Технические характеристики
| Номер в госреестре СИ |
83687-21 |
| Тип прибора |
Ультразвуковой |
| Класс защиты |
IP67 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Великобритания |
| Габаритные размеры, мм |
345×295×152мм |
| Вес нетто, кг |
3.9 |
Описание ультразвукового расходомера Portaflow 440IP: (арт: Portaflow 440IP)
Ультразвуковой расходомер жидкости Portaflow 440IP для контроля расхода любых чистых жидкостей в напорных трубах диаметром 50 - 2000 мм, со скоростью потока до 20 м/с и температурой труб от -20°С до +135°С. Материал труб: сталь, чугун, пластмасса, бетон и др., толщина стенки от 1 до 75 мм, ЖК дисплей, аналоговый (4 - 20 мА) выход, USB, память, связь с ПК, русифицированное меню, IP67.
Ультразвуковой расходомер Portaflow 440IP может использоваться для проведения измерений чистых жидкостей или масел с содержанием частиц до 3% об. Наряду с мутными жидкостями, такими как речная вода и сточные воды, могут проводиться измерения и с более чистыми жидкостями типа деминерализованной воды.
Принцип работы Portaflow 440IP:
Система Portaflow 440IP использует два ультразвуковых датчика, закрепляемых на трубе, транспортирующей жидкость, и осуществляет сравнительный анализ времени, которое звук тратит на прохождение между датчиками в каждом направлении. Если акустические характеристики жидкости известны, имеющийся в
Portaflow 440IP микропроцессор может использовать результаты вычислений времени прохождения для расчета скорости потока жидкости. Поскольку скорость потока становится известна, то для заданного диаметра трубы можно легко рассчитать объемный расход жидкости.
- Объемные расходы представляются в l/s (л/с), l/min (л/мин), l/h (л/час), gal/min (галлон/мин), gal/h (галлон/час), USgals/min (галлон США/мин), USgals/h (галлон США/час), Barrel/h (баррель/час), Barrel/day (баррель/день), m³/s (куб.м/с), m³/min (куб.м/мин), m³/h (куб.м/час).
- Линейная скорость отображается в метрах или футах в секунду.
- При работе в режиме Flow Reading (замер расхода) для суммарных объемов, как положительных, так и отрицательных, обеспечивается 12-разрядная индикация (максимум) результатов измерений.
Отличительные особенности ультразвукового расходомера Portaflow 440IP:
- Степень защиты электронного блока IP67, датчиков - IP68
- Большой, удобный для считывания информации графический дисплей с подсветкой
- Простая в использовании двухфункциональная малая кнопочная клавиатура
- Простая процедура быстрого запуска "Quick Start"
- Непрерывный контроль сигнала
- Память на 98000 отдельных записей данных
- Выход USB
- Аналоговый выход 4-20 мА, 0-20 мА или 0-16 мА
- Перезаряжаемая аккумуляторная батарея
Технические характеристики Portaflow 440IP:
| Параметр
| Значение
|
| Тип расходомера
| Расходомер жидкости
|
| Наружный диаметр трубы
| 50 - 2000 мм
|
| Температура теплоносителя, °C
| -20 - 135
|
| Скорость потока, м/с
| 0.1 - 20
|
| Погрешность измерений
| ±0,5% - ±2% от показания для расхода >0,2 м/с и внутр.диаметра трубы >75 мм;
±3% от показания для расхода >0,2 м/с и внутреннего диаметра трубы 13-75 мм;
±6% от показания для расхода < 0,2 м/с.
|
| Тип дисплея
| ЖКИ
|
| Количество записей встроенной памяти
| 98000
|
| Связь с ПК
| Да
|
| Тип питания
| АКБ
|
| Время работы батареи
| 150 ч
|
Минимальная рабочая
температура эксплуатации, С
| -20
|
| Класс защиты
| IP67
|
| Размеры
| 345 × 295 × 152 мм
|
| Вес
| 3.9 кг
|

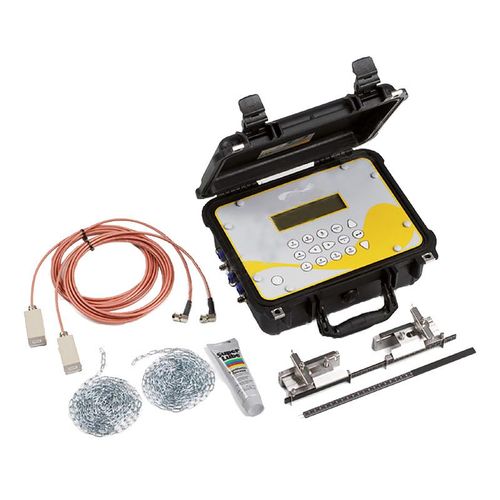

Комплект поставки расходомера Portaflow 440IP:
| №
| Наименование
| Количество
|
| 1
| Расходомер жидкости Portaflow 440IP с графическим дисплеем
| 1 - шт.
|
| 2
| Блок питания с сетевым адаптером
| 1 - шт.
|
| 3
| Магнитный крепеж для датчиков
| 2 - шт.
|
| 4
| Испытательный блок
| 1 - шт.
|
| 5
| Кабели датчиков длиной 2 метра
| 2 - шт.
|
| 6
| Датчики "B-ST" (стандартные) для труб внеш.диаметром 50 мм…2000 мм (1 МГц)
| 2 - шт.
|
| 7
| Разделительные линейки с измерительными делениями
| 2 - шт.
|
| 8
| Кабель для подключения к аналоговому/импульсному выходу, USB и RS232-C.
| 1 - шт.
|
| 9
| Акустический гель
| 1 - шт.
|
| 10
| Руководство по эксплуатации.
| 1 - экз.
|
