О товаре

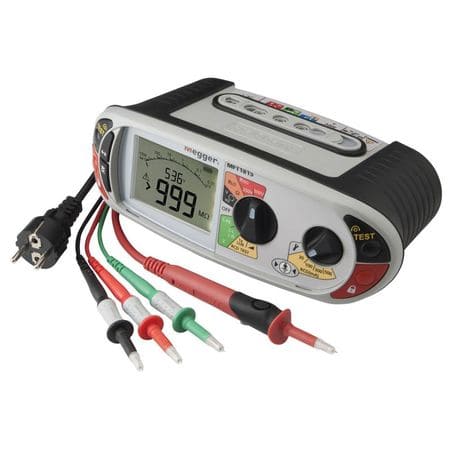

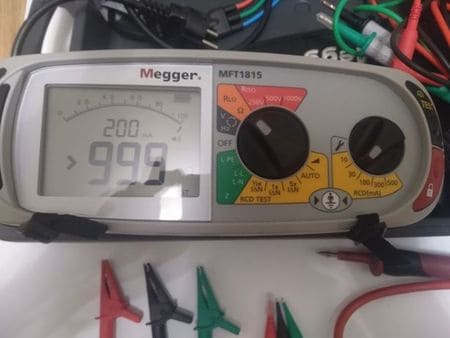

Многофункциональный тестер MFT1815 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой.

Технические характеристики

Номер в госреестре СИ	52737-13
Класс защиты	IP54
Гарантия (мес.)	36
Страна производитель	Великобритания
Габаритные размеры, мм	280х135х100
Вес нетто, кг	1

Описание многофункционального тестера MFT1815:

Многофункциональный тестер MFT1815 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой, и включают в себя следующее:

Тест сопротивления изоляции при 250 В, 500 В;
С защитой входа от цепей под напряжением до 600 В даже, когда испытание изоляции блокировано;
Измерение сопротивления при проверке целостности цепи при 200 мА;
Выполняется автоматически – нет необходимости нажимать кнопку TEST, таким образом, освобождаются обе руки для удерживания щупов;
Измерение сопротивления до 100 k;
С быстродействующим звуковым сигнализатором целостности цепи и выбираемыми порогами срабатывания зуммера;
Двухпроводное тестирование контура короткого замыкания;
Тестирование без срабатывания УЗО и при больших токах;
Определение ожидаемого тока короткого замыкания до 20 кА;
Испытание УЗО, включая: Тип AC, A и программируемые УЗО; Быстрый тест при линейном изменении напряжения; Отображение напряжения короткого замыкания (прикасания).

Прибор MFT1815 имеет уровень безопасности CAT IV по EN61010, рассчитанный на возможность присоединения к низковольтным системам без защитного устройства, таким образом, обеспечивая безопасность соединения в любом месте системы вплоть до трансформатора питания без риска повреждения из-за больших переходных бросков.

Отличительные особенности тестера MFT1815:

Простота выбора тестов, обозначенных цветом, и легкость использования благодаря большому яркому дисплею с подсветкой;
Двухпроводное тестирование контура короткого замыкания без срабатывания УЗО для быстрого получения воспроизводимых результатов;
Индикация порядка чередования фаз для проверки вращающихся машин;
Тестирование без заземления 3-хфазных УЗО и УЗО типа В для промышленного применения;
3-х зажимное измерение сопротивления заземления и бесстержневое тестирование для измерения сопротивления;
Уровень безопасности CAT IV по EN61010 и прочный корпус исполнения IP54.

Технические характеристики MFT1815:

Параметр	Значение
Измерение сопротивления изоляции
Выходное напряжение	0% +20% при номинальной нагрузке или меньше
Погрешность отображения напряжения	±3% ±3 цифры, ±0.5% от номинального напряжения
Ток короткого замыкания	1.5 мА номинальный испытательный ток
Испытательный ток на нагрузке	1 мА при минимально допустимых параметрах изоляции
Погрешность измерения
500 В	10 k ~ 500 M	±3% ±2 цифры
500 В	>500 M	±10% ±4 цифры
250 В	10 k ~ 250 M	±3% ±2 цифры
250 В	>250 M	±10% ±4 цифры
Контроль целостности цепи / измерение сопротивления
0.01 ~ 99.9	±2% ±2 цифры
100 ~ 99.9 k	±5% ±2 цифры
Напряжение разомкнутой цепи	5 В ±1 В
Испытательный ток (0 ~ 9.99 )	205 мА
Тестирование контура короткого замыкания
Подводимое напряжение фаза/земля	48 В ~ 280 В (45 Гц ~ 65 Гц)
Погрешность тестов фаза-нейтраль / фаза-фаза	±5% ±5 цифр
Погрешность тестов фаза-земля*	0.1 ~ 39.9	40.0 ~ 1000
Погрешность тестов фаза-земля*	±5% ±5 цифр ± порог шума	±10% ±5 цифр
Диапазон отображения	0.01 ~ 1000
Диапазон ожидаемого тока короткого замыкания при тесте фаза-земля	20 кA
Диапазон максимального ожидаемого тока короткого замыкания при тесте фаза-фаза	20 кA
Тесты УЗО
Подача вплоть до 100 мА	48 В ~ 480 В (45 Гц ~ 65 Гц)
Тип УЗО	Тип AC, A
Тест без срабатывания УЗО (1/2xI)	–10% ~ –0%
Напряжение прикасания (0 ~ 253 В)	+5% +15% ±0.5 В
Время срабатывания	±1% ±1 мс
Ток срабатывания	±5%
Пошаговое увеличение с переменным шагом (в зависимости от УЗО)	10 мА ~ 50 мА - Шаги 1 мА
	50 мА ~ 500 мА - Шаги 5 мА
	500 мА ~ 1000 мА - Шаги 10 мА
Измерение параметров сети
Напряжение	10 V ~ 600 В (15 ~ 400 Гц) истинное СКЗ ±3% ± 1 В ±2 цифры
Индикация последовательности фаз	L1–L2–L3 и L1–L3–L2
Частота	15 Гц ~ 99 Гц ±0.5% ±1 цифра
Частота	100 Гц ~ 400 Гц ±2.0% ±2 цифры
Разрешение по частоте	0.1 Гц
Вход для сигнала датчика в мВ, включая датчик температуры (отдельный модуль другой фирмы)
Погрешность	±1.0% ±2 цифры
Диапазон	От 0.0 мВ до ±199.9 мВ пост. тока
Разрешение	0.1 мВ
Общие данные
Питание	Щелочные аккумуляторы IEC LR6 тип AA (6 элементов – в комплекте)
Стандарты безопасности	IEC 61010-1:2010
	IEC 61010-30:2010
	IEC 61010-031:2008
	600 V Cat III / 300 V Cat IV (макс. междуфазное напряжение 600 В)
	IEC 61557:2007 части от 1 до 10
Электромагнитная совместимость	В соответствии с IEC 61326, редакция 2, класс размещения В
Температура (рабочая)	-10 C ~ +55 C
Температура (хранения)	-25 C ~ +70 C
Относительная влажность (рабочая)	90% при +40 C макс.
Макс. высота над уровнем моря	2000 м
Масса	1 кг (с батареями, включая кейс)
Степень защиты от влаги и пыли	IP54
Температура калибровки	+20 C
Температурный коэффициент	<0,1% на C

*При нормальных условиях

Для тестирования при различных условиях окружающей среды обращайтесь к рабочим характеристикам тестеров

Комплект поставки многофункционального тестера MFT1815:

№	Наименование	Количество
1.	Тестер MFT1815	1
2.	Руководство по быстрому запуску (твердая копия)	1
3.	Полное руководство по эксплуатации на CD	1
4.	Сертификат калибровки	1
5.	Коммутируемый щуп SP5	1
6.	Наплечный ремень с эмблемой Megger	1
7.	Комплект 3-х проводного кабеля со щупами и зажимами	1
8.	Испытательный кабель с сетевым штепселем для ЕС SIA45	1
9.	Зарядное устройство для батареи питания	1

Дополнительная комплектация MFT1815:

№	Наименование
1.	Коммутируемый щуп (силиконовый)
2.	Коммутируемый щуп (силиконовый) с предохранителем 10 А и щупами и зажимами
3.	Мягкий кейс для переноски прибора/документации
4.	Набор для измерения сопротивления заземления с использованием стержней
5.	Провод для прикуривателя – зарядка от 12 В пост. тока
6.	Удлиненный испытательный провод 30 м ETL30
7.	Удлиненный испытательный провод 50 м ETL50
