МЕГЕОН 14028 Измеритель RLC

0 отзывов

Артикул: МЕГЕОН 14028

Код товара: 144975

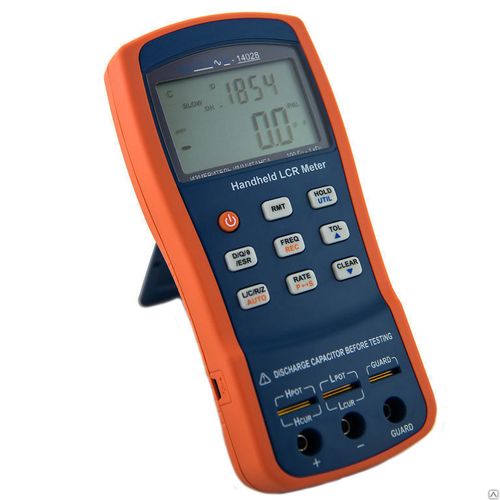

Измеритель RLC МЕГЕОН 14028_1

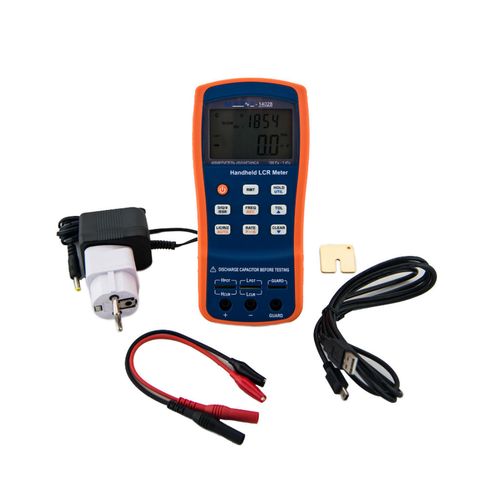

Измеритель RLC МЕГЕОН 14028_2
Посмотрите со всех сторон в 3D
Измеритель RLC МЕГЕОН 14028_1
Измеритель RLC МЕГЕОН 14028_2
Мегеон
Мегеон
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Базовая погрешность, % — 0.25
  • Добротность (Q) — 0.0000 ... 9999
  • Диапазон измерения сопротивления — 0 ... 10 МОм
  • Диапазон измерения электрической емкости — 4 нФ ... 20 мФ
Все характеристики Подробное описание
Товар-аналог VERDO LH2302 LCR-метр портативный, 0,25%, до 100 кГц Ожидается
44 454 ₽
По запросу
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Двухиндикаторный измеритель иммитанса МЕГЕОН-14028 — это высокоточная разработка от компании Мегеон.

Данный измерительный инструмент позволяет производить измерения сопротивления, индуктивности и емкости электронных компонентов. Поддерживается две схемы питания — от внешнего источника питания или от батарейки 9В. Благодаря высоким показателям точности, а также богатому набору дополнительных функций, портативный измеритель иммитанса МЕГЕОН-14028 сможет полностью заменить старые лабораторные измерители RLC.

Данный прибор оснащен функцией автоматического выбора диапазона, что позволяет повысить точность измерений и сэкономить время на дополнительную настройку и калибровку измерителя. Использование качественных компонентов в аппаратной части и современного программного обеспечения позволило повысить точность и снизить показатели погрешности (максимум 0,25%). Все элементы управления эргономично расположены на фронтальной панели.

Технические характеристики

Базовая погрешность, % 0.25
Добротность (Q) 0.0000 ... 9999
Диапазон измерения сопротивления 0 ... 10 МОм
Диапазон измерения электрической емкости 4 нФ ... 20 мФ
Диапазон измерения индуктивности 40 мкГн ... 1 кГн
Тестирование диодов Нет
Скорость измерения 4 или 1,5 изм./с
Сортировка по допускам Есть
Тангенс угла потерь (D) 0.0000 ... 9.999
Фазовый сдвиг (Θ) -179.9°... 179.9°
Эквивалентное последовательное сопротивление (ESR) 0.0000 ... 999.9
Дисплей ЖК индикатор с подсветкой
Интерфейс USB- miniUSB
Гарантия (мес.) 12
Страна производитель Китай
Габаритные размеры, мм 190х90х41
Вес нетто, кг 0.35

Описание измерителя иммитанса МЕГЕОН-14028:

Двухиндикаторный измеритель иммитанса МЕГЕОН-14028 — это высокоточная разработка от компании Мегеон.

Данный измерительный инструмент позволяет производить измерения сопротивления, индуктивности и емкости электронных компонентов. Поддерживается две схемы питания — от внешнего источника питания или от батарейки 9В. Благодаря высоким показателям точности, а также богатому набору дополнительных функций, портативный измеритель иммитанса МЕГЕОН-14028 сможет полностью заменить старые лабораторные измерители RLC.

Данный прибор оснащен функцией автоматического выбора диапазона, что позволяет повысить точность измерений и сэкономить время на дополнительную настройку и калибровку измерителя. Использование качественных компонентов в аппаратной части и современного программного обеспечения позволило повысить точность и снизить показатели погрешности (максимум 0,25%). Все элементы управления эргономично расположены на фронтальной панели.

Функциональные особенности МЕГЕОН-14028:

  • Режим допускного контроля;
  • Регистрация минимальных, средних и максимальных показаний;
  • Интегрированная функция калибровки;
  • Звуковое оповещение при нажатии клавиш;
  • Автоматическое выключение при длительном простое;
  • USB — порт для связи с персональным компьютером.

Технические характеристики измерителя RLC МЕГЕОН-14028:

Параметры Значения
Измеряемые величины основной параметр:
L/C/R/Z
дополнительный параметр: D/Q/0/ESR
Режим эквивалентной схемы последовательная/ параллельная схема
Режим выбора измеряемого параметра (UCIR) ручной, автовыбор
Режим выбора диапазона автоматический
Измерительные входы З-контакгные, 5-контактные
Скорость измерения 4 или 1.5 измерения/с
Калибровка в состоянии холостого хода (XX) и при коротком замыкании (КЗ)
Допуск при сортировке 1, 5, 10, 20%
Плавкий предохранитель 0,1 А/63В
Интерфейс мини-USB (виртуальный последовательный порт)
Параметры испытательного сигнала
Частота 100, *120 Гц, 1
Уровень 0,6 в, среднеквадратическое
Выходной импеданс 100 Ом
Дисплей жидкокристаллический (ЖК), двухиндикаторный (отображение двух измеряемых параметров: основной, дополнительный)
Подсветка (зависит от модификации) питание от батареи: яркость 50 % через 15 с, автовыключение через 30 с. Внешнее питание: вкл./выкл. только вручную
Показание макс, показание основного параметра: 40,000; мин. разрешение дополнительного параметра: 0,0001 (D/Q/0)
Мин. основная погрешность 0,25 %
Основной параметр отображаемый диапазон и разрешение
Дополнительный параметр   Отображаемый диапазон Разрешение
ESR 0,0000 - 999.9 0,0001
D 0,0000 - 9.999 0,0001
Q 0,0000 - 9999 0,0001
0 -179.9°-179.9° 0,01°
Питание
Батарея питания тип IEC 6LR61 (9 В, щелочная)
Сетевой адаптер вход: 220 В (±10 %), 50 Гц (±5 %) выход: 12-15 В, постоянный ток
Потребляемый ток (подсветка ЖК-дисплея выключена) не больше 28 мА типовое: 25 мА (тестовый сигнал 1 кГц, нагрузка 100 Ом)
Потребляемый ток в состоянии автовыключения не больше 2 мкА (модели без зарядки аккумулятора)
Время работы от батареи типовое: 16 часов (подсветка ЖК-дисплея выключена, свежая щелочная батарея)
Автовыключение (только при батарейном питании) 5, 15, 30, 60 мин. или функция выключена (OFF); установка производителя 5 мин.
Индикация разряженной батареи отображается на ЖК-дисплее при снижении напряжения на батарее ниже 6.8 В
Общие
Условия эксплуатации температура 0-40 °С
отн. влажность не больше 90 %
Масса 350 г
Размеры (В х Ш х Д) 190x90x41 мм
Соответствие стандартам безопасности и ЭМС IEC 61010-1: 2001 IEC 61326-2-1: 2005

Комплект поставки МЕГЕОН-14028:

  1. Измеритель иммитанса МЕГЕОН-14028 – 1шт
  2. Штатив – 1шт
  3. Струбцина – 1шт
  4. Крепёжные элементы (винт – 2шт, гайка – 1шт, щёчки – 2шт)
  5. Сменные элементы – 3шт (один установлен)
  6. Переходники – 2шт
  7. Руководство по эксплуатации – 1экз
  8. Гарантийный талон – 1экз.
Преимущества
  • Режим допускного контроля
  • Регистрация минимальных, средних и максимальных показаний
  • Интегрированная функция калибровки
  • Звуковое оповещение при нажатии клавиш
  • Автоматическое выключение при длительном простое
  • USB — порт для связи с персональным компьютером.
Комплектация
  • Измеритель RLC МЕГЕОН 14028
  • Щупы с зажимами "крокодил"
  • Батарея 9В тип 6F22 (Крона)
  • Блок питания 12В
  • Провод USB- miniUSB
  • Соединительная пластина
  • Руководство пользователя и паспорт
