О товаре
МЕГЕОН 13400 – это профессиональный измерительный прибор, предназначенный для измерения сопротивления заземлителя и заземляющего устройства электроустановок и молниеотводов. Прибор позволяет выполнять измерения по 3-х проводной схеме. Также данный прибор может использоваться для вычисления удельного сопротивления грунта. В основе работы данного прибора лежит компенсационный метод измерения. Для повышения точности измерений в приборе используется трёхточечная схема измерений с потенциальным электродом. Эксплуатация прибора проста и понятна. Достаточно подлючить щупы с зажимами типа "крокодил" к исследуемому объекту и начать вращать генератор за рукоятку. Прибор укажет измеренное значение сопротивления контура заземления. Изделие станет незаменимым помощником специалистов при проверке и проектировании контуров заземления.
Технические характеристики
| Номер в госреестре СИ |
94017-24 |
| Диапазон измерения сопротивления |
100 мОм ... 1 кОм |
| Максимальное испытательное напряжение, В |
150 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
172х116х135 |
| Вес нетто, кг |
1.5 |
Описание измерителя сопротивления заземления МЕГЕОН-13400:
Прибор предназначен для замера сопротивления заземления оборудования, зданий, сооружений, молниеотводов и электрических устройств. МЕГЕОН 13400 включает в себя генератор с ручным приводом, измеритель токовой индукции, гальванометр и измеритель сопротивления. Измеритель выполнен в прочном пластиковом корпусе.
Принцип действия основан на взаимодействии контура переменного тока, вырабатываемом генератором при вращении с частотой 150 об/мин и выше, с измерителями сопротивления.
Отличительные особенности:
Измеритель сопротивления изоляции МЕГЕОН 13400 отличается невысокой ценой, простотой и удобством эксплуатации. Изоляция прибора выдерживает до 500 В синусоидального переменного напряжения.
Период гарантийного обслуживания компанией-производителем составляет 1 год.
Область применения:
Прибор незаменим при плановом и неплановом обслуживании заземляющих контуров. Он позволяет быстро определить техническое состояние заземления, оценить величину токов утечки.
Измерители применяются и в процессе эксплуатации электроустановок потребителей, используются при регулярных технических осмотрах.
Специалисты по геологическим исследованиям применяют прибор для измерения сопротивления грунтов.
Технические характеристики измерителя сопротивления заземления МЕГЕОН-13400:
| Параметр
| Значение
|
| Модель МЕГЕОН 13400
| Сопротивление заземления:
| Дополнительное исследование,
| Диапазон измерений - Цена деления шкалы,
|
| 0...10
| 0,1
| 1000
|
| 0...100
| 1
| 2000
|
| 0...1000
| 10
| 5000
|
| Температура использования, °С:
| -20...+40
|
| Относительная влажность, %:
| 80%
|
| Класс точности:
| 4
|
| Вращение ручки генератора, об/мин:
| 150
|
| Фактор уклона:
| Допустимое изменение – 50% от показателя, при котором наклон измерителя равен 5 градусам от горизонтального положения в любом направлении
|
| Влияние наружного магнитного поля:
| Допустимое изменение - 100% от показателя, при котором интенсивность магнитного поля равна 0,4 кА/м
|
| Изоляционное сопротивление:
| Должно быть менее 20 при комнатной температуре и относительной влажности не более 80%
|
| Напряжение изоляции:
| Изоляция может выдерживать до 50Гц синусоидального переменного напряжения в 0,5кВ
|
| Габариты прибора (ДхШхВ), см:
| 11,2 х 17,2 х 13,3
|
| Вес прибора, кг:
| 1,3
|
| Габариты упаковки, (ДхШхВ), см:
| 19,5 х 26,2 х 20,1
|
| Вес с упаковкой, кг:
| 1,8
|
Управление и индикация:
Прибор предназначен для горизонтальной установки при выполнении замеров. На лицевой панели располагается аналоговый указатель, рукоятка переключения режимов измерений и большое поворотное колесо выбора уровня сопротивления.
В верхней части находятся 4 зажима для подключения измерительных проводов. Рукоятка генератора расположена с правой стороны корпуса.

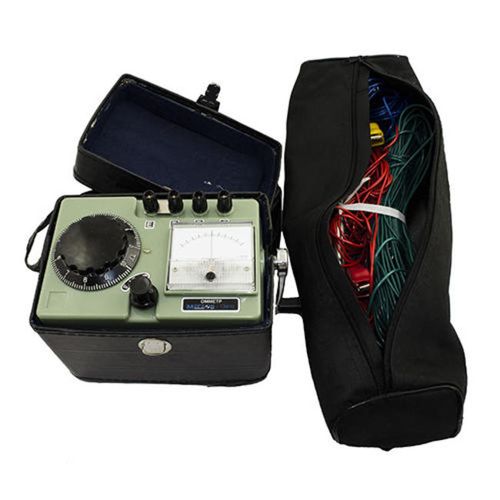

Комплект поставки МЕГЕОН-13400:
- Мегаомметр МЕГЕОН-13400 - 1 шт.
- Футляр - 1 шт.
- Измерительный провод 5 м - 1 шт.
- Измерительный провод 20 м - 1 шт.
- Измерительный провод 40 м - 1 шт.
- Измерительные стержни - 2 шт.
- Инструкция пользователя и паспорт - 1 шт.
