О товаре

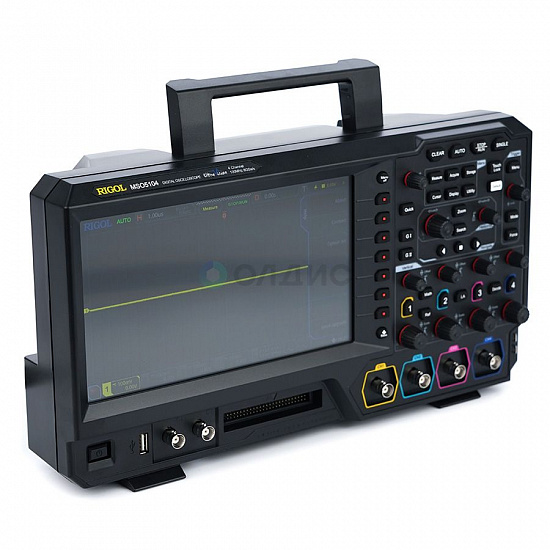

Цифровой осциллограф Rigol MSO5104 характеризуется экономичностью, высокой надежностью и низким уровнем собственных шумов благодаря использованию архитектуры на основе ASIC, где аналоговая обработка и преобразование сигналов, а также аппаратные измерения выполняются специализированными микросхемами. Цифровой осциллограф функционирует в частотном диапазоне до 100 МГц, обеспечивая возможность исследования смешанных сигналов и измерения их характеристик с задействованием 4 аналоговых и 16 дискретных каналов. За счет реализации технологии UltraVision II прибор обладает расширенным динамическим диапазоном, увеличенной глубиной записи, улучшенными возможностями по синхронизации и декодированию, а также анализу сигналов, по сравнению с моделями семейства MSO предыдущих генераций.
Технические характеристики
| Номер в госреестре СИ |
82665-21 |
| Вид исполнения |
Настольный |
| Полоса пропускания, МГц |
100 |
| Количество каналов |
4 |
| Количество цифровых каналов |
16 |
| Частота дискретизации, Гвыб/сек |
8 |
| Вертикальное разрешение (A/D), бит |
8 |
| Максимальная длина записи |
100 M |
| Сегментированная память |
Да |
| Максимальная частота захвата, осц/с |
500000 |
| Вертикальная развертка |
1 мВ/дел – 10 В/дел |
| Горизонтальная развертка |
1 нс/дел – 1000 с/дел |
| Точность временной развертки, ppm |
±1,5 |
| Режимы входа |
Открытый, закрытый, земля |
| Частотомер |
Да |
| Генератор сигналов |
Опция |
| Режим Годен/не годен |
Да |
| Встроенный мультиметр |
Да |
| Встроенный логический анализатор |
Да |
| Декодер последовательных шин |
I2C (опция); SPI (опция); RS232 (опция); CAN (опция); LIN (опция); FlexRay (опция); I2S (опция); MIL-STD-1553 (опция) |
| Анализ спектра |
БПФ |
| Вход внешнего запуска |
Да |
| Выход внешнего запуска |
Да |
| Дополнительные виды синхронизации |
Фронт; Импульс; Наклон; Видео; Шаблон; Длительность; Задержка; Рант; Окно; Задержка; Время установки и удержания; N-фронт; RS232; I2C; SPI; CAN; LIN; FlexRay; I2S; MIL-STD-1553 |
| Математические функции |
A+B, A-B, A×B, A/B, FFT, A&&B, A |
| Тип отображения |
Цифровой |
| Дисплей |
диагональ 9" (25,7 см), ЖК, TFT матрица, 1024 (по горизонтали) × 600 (по вертикали) точек, 65536 цветов |
| Видеовыход |
HDMI |
| Интерфейс |
USB-host, USB-device, LAN (LXI-C), HDMI, GPIB (опция) |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
367х200х130 |
| Вес нетто, кг |
3.2 |

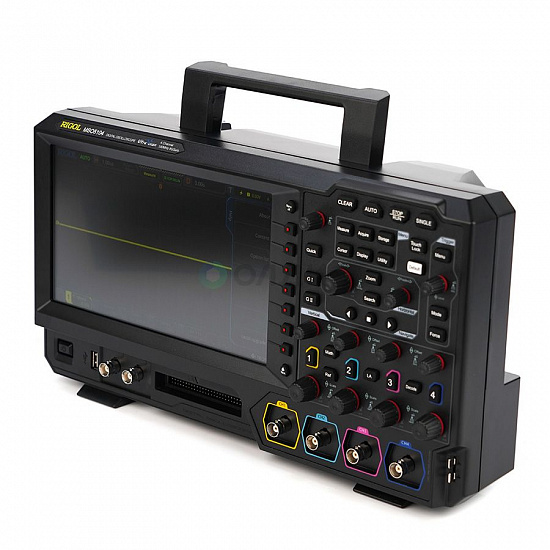

Описание осциллографа цифрового четырехканального бюджетного RIGOL MSO5104:

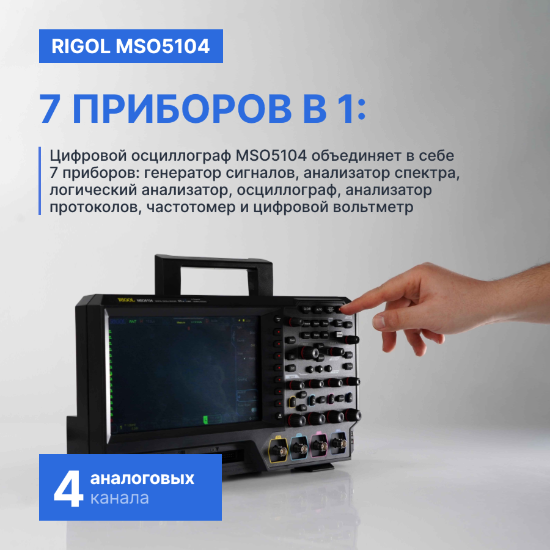

Цифровой осциллограф MSO5104 объединяет в себе 7 измерительных приборов, а точнее:
- генератор сигналов, имеющий два канала;
- анализатор спектра;
- логический анализатор, имеющий шестнадцать каналов;
- цифровой осциллограф;
- анализатор протоколов;
- шестиразрядный частотомер;
- цифровой вольтметр.
С помощью такого набора измерительных функций, осциллограф может выполнять практически любые измерительные задачи.
Отличительные особенности:

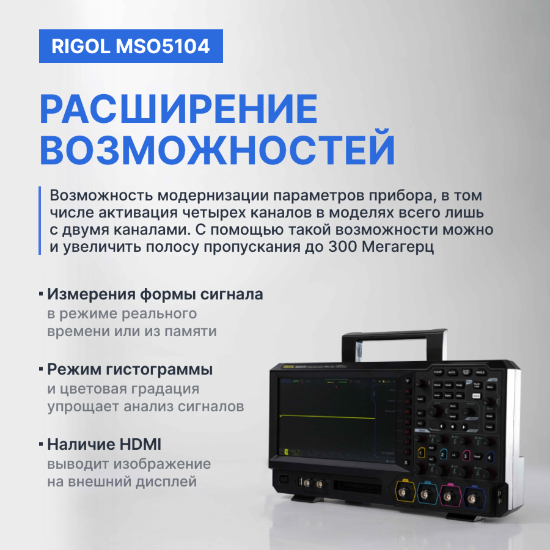

Главное преимущество MSO5104 – возможность модернизации параметров прибора, в том числе активация четырех каналов в моделях всего лишь с двумя каналами. С помощью такой возможности можно и увеличить полосу пропускания до 300 Мегагерц.
В комплекте цифрового осциллографа имеется непосредственно сам измерительный прибор, USB кабель, краткое руководство по эксплуатации, пассивный пробник PVP2350 по одному на каждый канал, кабели питания.
Применение и назначение:

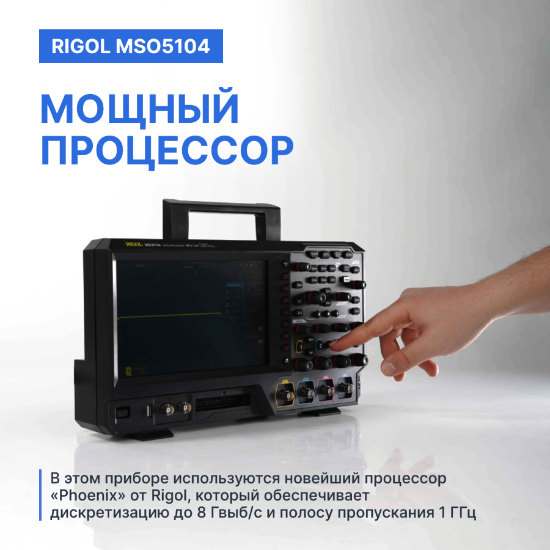

В этом приборе используются новейший процессор «Phoenix», разработанный компанией Rigol. Такой процессор позволяет работать на частоте дискретизации до 8 Гвыб в секунду в реальном времени. Полоса пропускания – 1 Гигагерц.
Rigol MSO5104 имеет расширенную систему запуска, он компактен и имеет портативную конструкцию, поддерживает несколько типов разных сигналов. Есть возможность расширения возможностей функционала. Также устройство имеет удобную инструкцию, с помощью которой можно определить неисправности и пути решения проблемы.
Осциллограф используется в самых разных сферах для измерения нужных параметров. Доступна опция, которая позволяет использовать аппарат для того, чтобы проанализировать нужный источник питания.
Оборудование помогает пользователям значительно сэкономить свой бюджет, имея превосходные возможности и удобство работы.
Технические характеристики RIGOL MSO5104:
| Параметр
| Значение
|
| Полоса пропускания
| 100 МГц (стандартно)
200 МГц с опцией MSO5000-BW1T2
350 MГц с опцией MSO5000-BW1T3
|
| Режим дискретизации
| Реальное время
|
| Количество каналов
| 4 аналоговых (стандартно) + 16 цифровых (опция PLA2216)
|
| Максимальная скорость захвата осциллограмм
| ≥500000 осц./сек
|
| Регистрация
|
| ГЕНЕРАТОР СИГНАЛОВ (опция MSO5000-AWG)
|
| Количество каналов
| 2
|
| Частота дискретизации
| 200 Мвыб/сек
|
| Вертикальное разрешение
| 14 бит
|
| Максимальная частота
| 25 МГц
|
| Стандартные формы
| синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
|
| Встроенные формы
| sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
|
| Синусоидальный сигнал
|
| Диапазон
| 100 мГц...25 МГц
|
| Неравномерность
| ±0,5 дБ (относительно 1 кГц)
|
| Гармонические искажения
| -40 дБн
|
| Негармонические искажения
| -40 дБн
|
| Коэффициент гармоник
| 1%
|
| Отношение сигнал / шум
| 40 дБ
|
| Пилообразный сигнал
|
| Диапазон
| 100 мГц...100 кГц
|
| Линейность
| 1%
|
| Симметрия
| 0%...100%
|
| Шумовой сигнал
|
| Полоса
| >25 МГц
|
| Встроенные формы
|
| Диапазон
| 100 мГц...1 МГц
|
| Произвольная форма
|
| Диапазон
| 100 мГц...10 МГц
|
| Количество точек
| 2...16 К точек
|
| Дополнительные свойства
| поддержка сохранения и загрузки форм
|
| Частота
|
| Точность
| 100 ppm (<10 кГц), 50 ppm (>10 кГц)
|
| Разрешение
| 100 мГц или 4 бит, что больше
|
| Амплитуда
|
| Уровень
| 20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)
|
| Разрешение
| 100 мкВ или 3 бит, что больше
|
| Точность
| 2% (на частоте 1 кГц)
|
| Смещение
|
| Уровень
| ±2,5 В (высокий импеданс)
±1,25 В (50 Ом)
|
| Разрешение
| 100 мкВ или 3 бит, что больше
|
| Точность
| ±(2%уст.значения + 5 мВ + 0,5%амплитуды)
|
| Свипирование
|
| Закон
| линейный / логарифмический
|
| Интервал свипирования
| 1 мс ... 500 с
|
| Частота
| Внутри диапазона частот
|
| Пачки импульсов
|
| Режим
| N циклов, непрерывный
|
| Количество импульсов
| 1 ... 1 000 000
|
| Период
| 1 мкс ... 500 с
|
| Задержка
| 0...100 с
|
| Источник запуска
| внутренний, ручной
|
| ЦИФРОВОЙ ВОЛЬТМЕТР
|
| Источник
| аналоговые каналы (CH1 ~ CH4)
|
| Функция измерения
| DC, DC RMS, AC RMS
|
| Разрешение
| ACV / DCV: 3 бита
|
| Режим измерения
| диаграмма, превшение свыше 3 сек
|
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
| Дисплей
|
| Тип дисплея
| диагональ 9", емкостной сенсорный мультитач
|
| Разрешение дисплея
| 1024 (по горизонтали) × 600 (по вертикали) точек
|
| Сетка
| 10 делений (по вертикали) x 8 делений (по горизонтали)
|
| Послесвечение
| выкл; от 100 мс до 10 с; бесконечно
|
| Яркость
| 256 уровней (ЖК HDMI)
|
| Энергонезавсисмая память
|
| Опорные осциллограммы
| 10 осциллограмм
|
| Порты ввода/вывода
|
| USB 2.0 Hi-speed Host
| 1 на передней панели
|
| USB 2.0 Hi-speed Device
| 1 на задней панели (совместимость с USBTMC)
|
| LAN
| 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
|
| GPIB
| адаптер USB-GPIB (опция)
|
| WEB интерфейс
| поддержка VNC Web
|
| HDMI видеовыход
| 1 на передней панели (HDMI 1.4b, A plug)
|
| Выход компенсации пробника
| Частота
| меандр 1 кГц
|
| Амплитуда
| 3 Вп-п
|
| Питание
|
| Напряжение
| 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
|
| Потребляемая мощность
| <75 Вт
|
| Предохранитель
| 4 A, T тип, 250 В
|
| Массо-габаритные параметры
|
| Габаритные размеры (Ш*В*Г)
| 367 мм × 200 мм × 130 мм
|
| Вес
| 3,5 кг без упаковки
5,8 кг с упаковкой
|

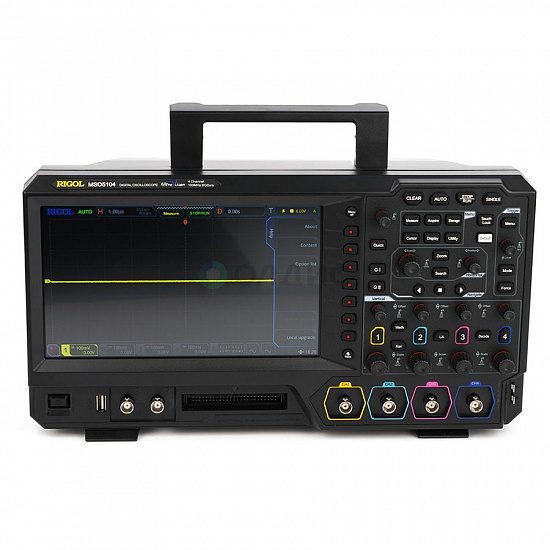

Управление и индикация:

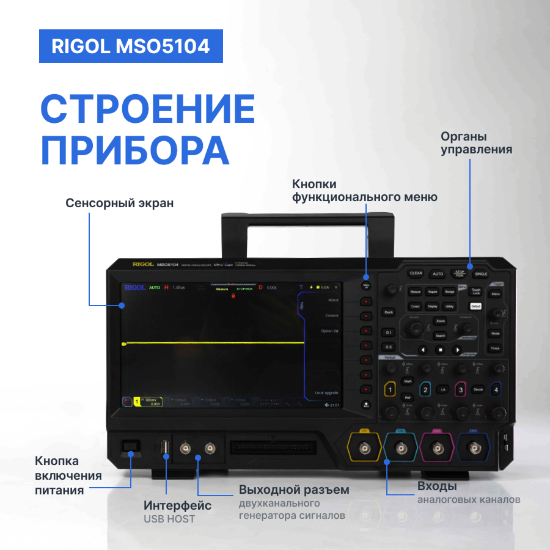

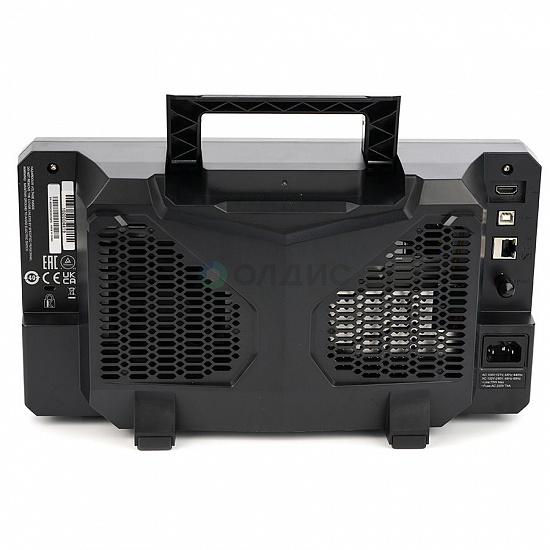

Управление осуществляется с помощью удобных кнопок на лицевой панели. Устройство предполагает дистанционное управление с помощью LAN при подключении к ПК и удаленное управление через GPIB, которое также может осуществляться через USB. Как выполнить такое подключение подробно описано в инструкции по эксплуатации.

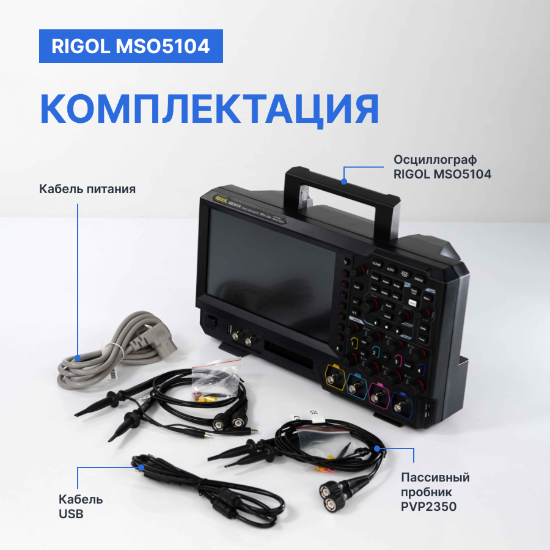

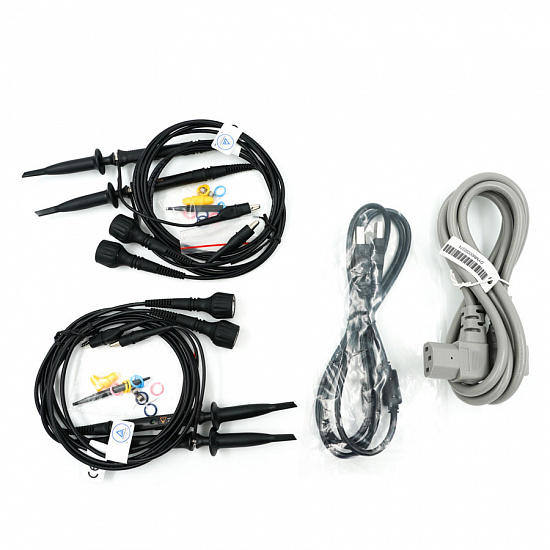

Комплектация осциллографа:
| №
| Наименование
| Количество
|
| 1 |
Цифровой осциллограф MSO5104 |
1 |
| 2 |
Кабель питания |
1 |
| 3 |
USB кабель |
1 |
| 4 |
Пассивный пробник PVP2350 (по одному на каждый канал) |
4 |
| 6 |
Краткое руководство по эксплуатации |
1 |
