О товаре

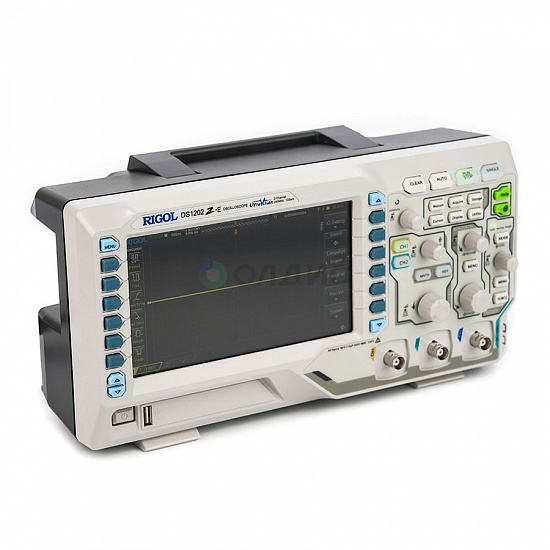

Двухканальный цифровой осциллограф RIGOL DS1202Z-E - профессиональное оборудование с полосой пропускания 200 МГц. Компактный и легкий, он оснащен 7-дюймовым цветным дисплеем высокого разрешения. Осциллограф имеет два независимых канала измерений, встроенные триггеры для декодирования и интерфейсы USB и LAN. Он обладает низким уровнем шума и использует инновационную технологию отображения сигнала "UltraVision" с 256 градациями яркости.
Технические характеристики
| Номер в госреестре СИ |
82665-21 |
| Вид исполнения |
Настольный |
| Полоса пропускания, МГц |
200 |
| Количество каналов |
2 |
| Количество цифровых каналов |
16 (опция) |
| Частота дискретизации, Гвыб/сек |
1 |
| Вертикальное разрешение (A/D), бит |
8 |
| Максимальная длина записи |
24 M |
| Сегментированная память |
Опция |
| Максимальная частота захвата, осц/с |
30000 |
| Вертикальная развертка |
1 мВ/дел - 10 В/дел |
| Горизонтальная развертка |
2 нс/дел - 50 с/дел |
| Точность временной развертки, ppm |
±25 |
| Режимы входа |
Открытый, закрытый, земля |
| Частотомер |
Да |
| Генератор сигналов |
Нет |
| Режим Годен/не годен |
Да |
| Встроенный логический анализатор |
Опция |
| Декодер последовательных шин |
I2C (опция); SPI (опция); RS232 (опция) |
| Анализ спектра |
БПФ |
| Вход внешнего запуска |
Да |
| Выход внешнего запуска |
Да |
| Дополнительные виды синхронизации |
Фронт; Импульс; Наклон; Видео; Шаблон; Длительность события; Задержка; Рант; Окно; Задержка; Время установки и удержания; N-фронт; RS232; I2C; SPI |
| Цифровые фильтры по входу |
ФНЧ; ФВЧ; Полосовой; Режективный |
| Математические функции |
A+B, A-B, A×B, A/B, FFT, &&, |
| Тип отображения |
Цифровой |
| Дисплей |
диагональ 7” , ЖК, TFT матрица, 800 (по горизонтали) × 480 (по вертикали) точек, 16 000 000 цветов (24 бит) |
| Интерфейс |
USB-host, USB-device, LAN (LXI), AUX |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
313х160х122 |
| Вес нетто, кг |
2.9 |
Описание цифрового осциллографа DS1202Z-E:
Двухканальный цифровой осциллограф RIGOL DS1202Z-E относится к категории профессионального оборудования с полосой пропускания сигнала 200 МГц. Устройство отличают компактные размеры, невысокая масса, широкий спектр настроек. Основным достоинством является наличие 7-дюймового цветного жидкокристаллического дисплея. Высокое разрешение позволяет выполнять диагностику сложной электронной и микропроцессорной аппаратуры.
Устройство обладает:
- двумя независимыми каналами измерений;
- встроенными триггерными функциями декодирования;
- интерфейсами USB, LAN;
- низкой шумностью;
- интегрированной технологией отображения сигнала «UltraVision».
UltraVision – собственная разработка компании Rigol, позволяющая отобразить исследуемый сигнал в 256-ти градациях яркости.
Отличительные особенности:
Rigol DS1202Z-E имеет встроенную защиту от повышенного входного напряжения. Объём внутренней памяти составляет 24 Мб в одноканальном и 12 Мб в двухканальном режимах.
Триггер работает в режимах:
- фронт;
- рант;
- наклон;
- продолжительность;
- видео;
- тайм-аут;
- задержка;
- удержание.
Благодаря разделённой области экрана можно наблюдать одновременно до 5 результатов измерений и осцилограмм. Цифровой осциллограф RIGOL DS1202Z-E способен выполнять автоматические измерения периода, частоты, среднеквадратичных значений, периодических значений, ширины импульса исследуемого сигнала.
Область применения:
Осциллограф RIGOL DS1202Z-E включён в государственный реестр средств измерений РФ и может применяться:
- в научно-исследовательских центрах и лабораториях;
- в высокоточном производстве;
- в приборостроении;
- в предприятиях оборонного комплекса;
- в различных отраслях транспортного машиностроения.
Прибор используют для диагностики микропроцессорных устройств, оперативного отыскания и устранения неисправностей, проверки работы систем автоматики. За счёт компактных размеров он может применяться в мастерских по ремонту бытовой техники и электроники.
Устройство используется дилерскими центрами и автосервисами для диагностики электронных блоков и систем впрыска топлива.
Управление и индикация:

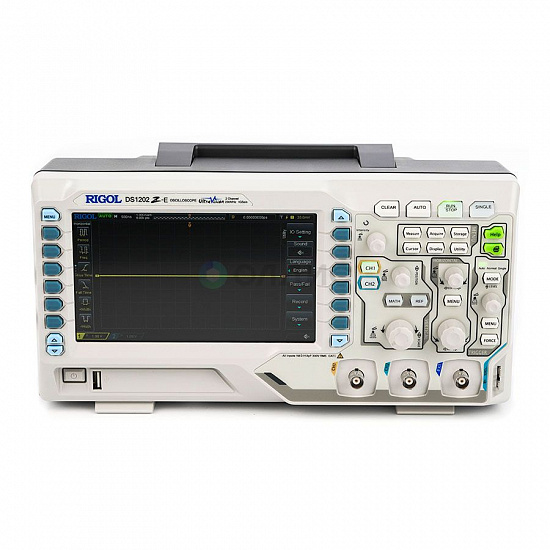

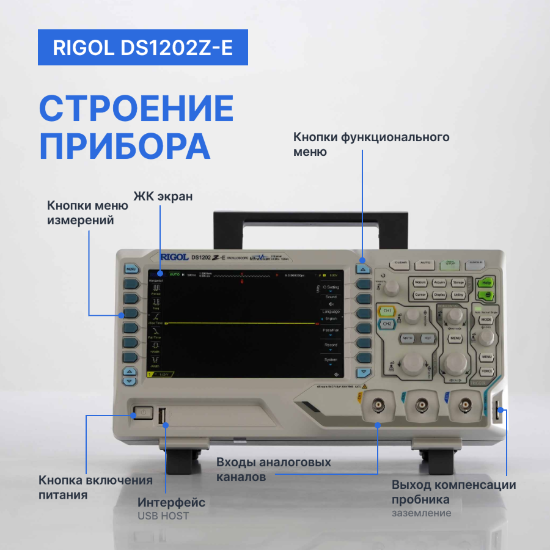

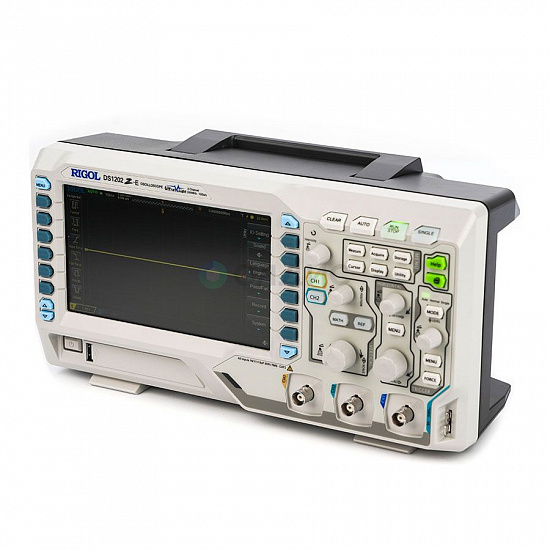

На лицевой панели осциллографа RIGOL DS1202Z-E расположены клавиши управления меню, LCD-дисплей, клавиши управления единичным запуском и функциональными настройками. Под дисплеем располагаются клавиша управления питанием и USB-разъём.
Рабочие области управления функционально разделены на:
- зону вертикального управления;
- зону горизонтального управления;
- зону управления триггером.

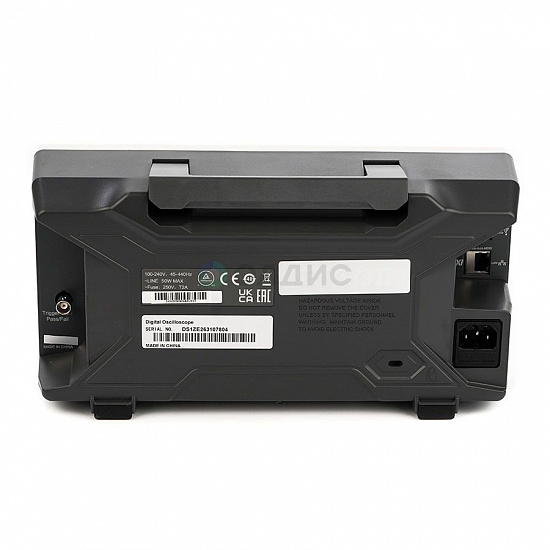

Порт выхода и зажим заземления расположены в нижней части устройства.
Технические характеристики DS1202Z-E:
| Характеристики |
Значения |
| Тип дисплея |
диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея |
800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов |
16 000 000 цветов (24 бит) |
| Послесвечение |
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно |
| Тип отображения |
векторный, точками |
| Выходное напряжение (типичное) |
амплитуда 3 Вп-п |
| Частота (типичное) |
Меандр 1 кГц |
| Стандартный |
USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) |
| Напряжение |
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность |
<50 Вт |
| Предохранитель |
2 A, T тип, 250 В |
| Габаритные размеры |
313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес |
Около 2,9 кг ±0,2 кг (3,5 кг ±0,5 кг с упаковкой) |

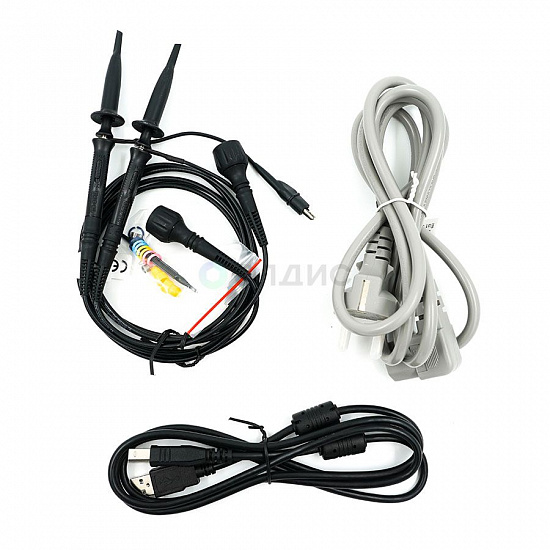

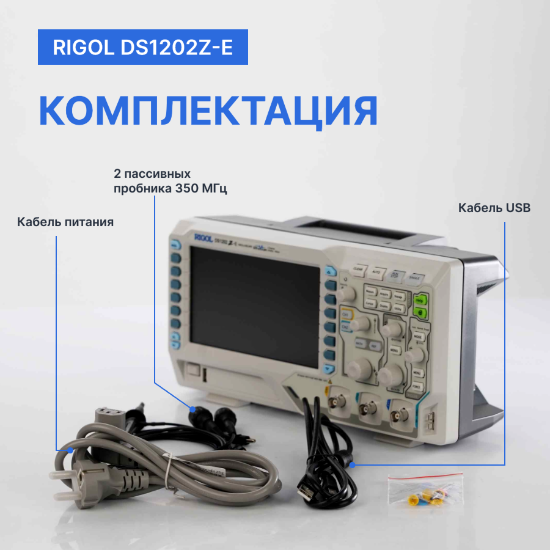

Комплект поставки цифрового осциллографа DS1202Z-E:
- Осциллограф Rigol DS1202Z-E - 1 шт.
- Осциллографические щупы пассивные (350 МГц) - 2 шт.
- Сетевой кабель - 1 шт.
- USB кабель для подключения к ПК - 1 шт.
