О товаре
АКИП-8603 - высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 0,001 ГОм…3 ТОм (погрешность ± 5%). Тестер изоляции обеспечивает автоматическое измерение коэф. абсорбции (DAR), коэф. поляризации (PI) при постоянном напряжении (тест по таймеру). Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона.
Принцип действия измерителя основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управлениепроцессом измерения осуществляется внутренним микроконтроллером.
Технические характеристики
| Номер в госреестре СИ |
75635-19 |
| Диапазон измерения сопротивления изоляции |
1 МОм ... 2 ТОм |
| Погрешность измерений сопротивления |
± (5% + 5 ед. счета) |
| Испытательное (номинальное) напряжение, В |
1000, 5000, 10000, 15000 |
| Максимальное испытательное напряжение, В |
15000 |
| Вычисление коэффициента абсорбции DAR |
Да |
| Вычисление коэффициента поляризации PI |
Да |
| Функция мультиметра |
Нет |
| Отображение информации |
Цифровой |
| Измерение переменного напряжения (до), В |
600 |
| Измерение постоянного напряжения (до), В |
600 |
| Питание |
Аккумуляторная батарея 12 В / 2,3 А*ч ;
сетевой адаптер-зарядка Uвх = 100…240 В / 0,4 А; Uвых = 24 В / 0,62 А |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
430х324х127 |
| Вес нетто, кг |
5 |

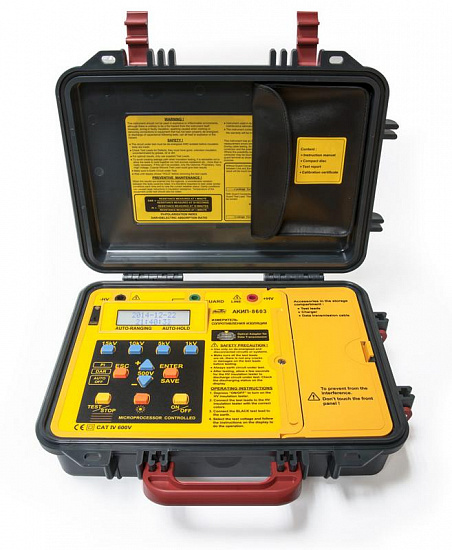

Описание высоковольтного измерителя сопротивления изоляции АКИП-8603
АКИП-8603 - высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 0,001 ГОм…3 ТОм (погрешность ± 5%). Тестер изоляции обеспечивает автоматическое измерение коэф. абсорбции (DAR), коэф. поляризации (PI) при постоянном напряжении (тест по таймеру). Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона.
Принцип действия измерителя основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управлениепроцессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания.
Отличительные особенности:
- 30 номиналов Uисп + 5-ти фикс. значений (клавиши на панели: 1/ 5/ 10/ 15 кВ);
- Шаг перестройки выходного U исп ± 500 В;
- Встроенный вольтметр (пост./ перем.);
- Рабочий ток 0,5 нА – 0,55 мА (ток КЗ до 5 мА);
- Граф. линейная шкала (нарастание / спад тестового напряжения), подсветка дисплея;
- Автоматический разряд накопительного конденсатора;
- Индикация времени продолжительности теста;
- Автоматический выбор пределов измерения;
- Автоматическое прерывание теста в случае пробоя изоляции;
- ЖКИ с наклонным расположением экрана (2 строки х 16 знаков);
- Функция удержания показаний на дисплее (Auto-Hold);
- Оптоизолированный интерфейс (USB х RS-232);
- Внутренняя память (200 ячеек);
- Система энергосбережения, контроль состояния источников питания;
- Автоматическое выключение питания;
- Категория защиты: ЭУ до 600 В/ кат IV;
- Высокие эргономические показатели;
Технические характеристики измерителя АКИП-8603
| Параметр
| Значения
|
| Сопротивление изоляции
|
| Испытательное напряжение (постоянное)
| 500 ... 15000 В (шаг изменения 500 В; 30 номиналов Uисп) или фиксированные значения: 1 / 5 / 10 / 15 кВ (выбор на передней панели)
|
| Пределы измерений
| До 70 ГОм при Uисп= 0,5 кВ; до 2 ТОм при Uисп= 15 кВ
|
| Разрешение
| 1 / 10 / 100 МОм / 1 ГОм на пределах соответственно: 2 / 20 / 200 ГОм / 2 ТОм
|
| Тестовый ток
| 5 мкА
|
| Погрешность измерения
| ± (5% + 5 ед. счета)
|
| Длительность измерений
| Быстрый тест (режим энергосбережения): < 15 с
Медленный тест: < 100 с
|
| Вольтметр
|
| Переменное напряжение
| 0…600 В
|
| Постоянное напряжение
| 0…600 В
|
| Разрешение
| 1 В
|
| Погрешность измерения
| ± (2% + 3 еденицы счета)
|
| Общие данные
|
| Память
| 200 ячеек для сохранения результатов измерения
|
| Дисплей
| 2-строчный ЖКИ (2 х 16)
|
| Источник питания
| Аккумуляторная батарея 12 В / 2,3 А*ч ;
сетевой адаптер-зарядка Uвх = 100…240 В / 0,4 А; Uвых = 24 В / 0,62 А
|
| Время работы
| 2…20 ч (в зависимости от режима тестирования)
|
| Габаритные размеры
| 430 х 324 х 127 мм
|
| Масса
| 5 кг
|

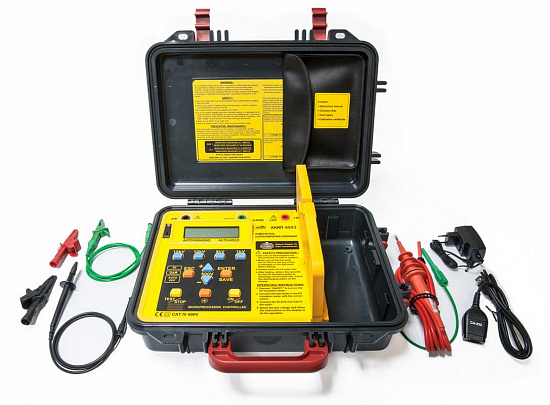

Комплектация АКИП-8603
| №
| Наименование
| Количество
|
| 1.
| Измеритель сопротивления изоляции АКИП-8603
| 1
|
| 2.
| Комплект измерительных проводов (3-Al30G+Al30B+Al58)
| 1
|
| 3.
| Зажимы "крокодил" (Al23)
| 2
|
| 4.
| Сетевой адаптер питания
| 1
|
| 5.
| Диск с программным обеспечением
| 1
|
| 6.
| Кабель USB
| 1
|
| 7.
| Руководство по эксплуатации (на CD-диске)
| 1
|
