О товаре

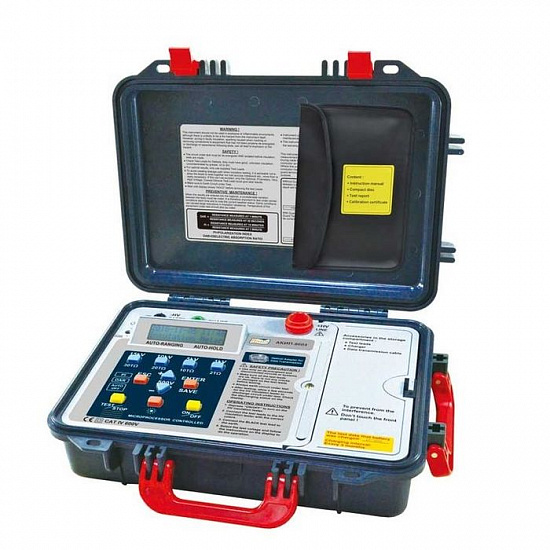

АКИП-8604 - высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 1 ГОм…30 ТОм (погрешность плюс-минус 5%), а также в расширенном диапазоне значений сопротивления изоляции до 30 ТОм (погрешность плюс-минус 20%).
Тестер изоляции АКИП-8604 обеспечивает автоматическое измерение коэффициента абсорбции (DAR), коэффициента поляризации (PI) при постоянном напряжении (тест по таймеру).
Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона.
Тераомметр АКИП-8604 питается от аккумуляторной перезаряжаемой батареи и может быть использован для портативного тестирования электрической изоляции материалов, диэлектриков (исследуемых устройств/ ИУ).
Технические характеристики
| Номер в госреестре СИ |
75635-19 |
| Измерение постоянного напряжения (до), В |
600 |
| Измерение переменного напряжения (до), В |
600 |
| Диапазон измерения сопротивления изоляции |
1 МОм ... 30 ТОм |
| Отображение информации |
Цифровой |
| Максимальное испытательное напряжение, В |
15000 |
| Питание |
Аккумуляторная батарея, 14,8 В/ 5,2 А*ч |
| Вычисление коэффициента поляризации PI |
Да |
| Вычисление коэффициента абсорбции DAR |
Да |
| Функция мультиметра |
Нет |
| Испытательное (номинальное) напряжение, В |
1000, 5000, 10000, 15000 |
| Погрешность измерений сопротивления |
± (5% + 5 ед. счета) |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
430х324х127 |
| Вес нетто, кг |
6.56 |
Описание высоковольтного измерителя сопротивления изоляции АКИП-8604:
АКИП-8604 - высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 1 ГОм…30 ТОм (погрешность плюс-минус 5%), а также в расширенном диапазоне значений сопротивления изоляции до 30 ТОм (погрешность плюс-минус 20%).
Тестер изоляции АКИП-8604 обеспечивает автоматическое измерение коэффициента абсорбции (DAR), коэффициента поляризации (PI) при постоянном напряжении (тест по таймеру).
Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона.
Тераомметр АКИП-8604 питается от аккумуляторной перезаряжаемой батареи и может быть использован для портативного тестирования электрической изоляции материалов, диэлектриков (исследуемых устройств/ ИУ).
Принцип действия измерителей основан на измерении тока, протекающего через
измеряемое сопротивление, при приложении испытательного напряжения постоянного тока
заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с
помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление
процессом измерения осуществляется внутренним микроконтроллером. Испытательное
напряжение формируется импульсным преобразователем от батарей питания.
Отличительные особенности:
- Микропроцессорное управление, 12-разрядное АЦП;
- Измерение сопротивления изоляции до 30 ТОм, испытательное напряжение от 500 В до 15000 В пост. (30 номиналов);
- Погрешность измерений: плюс-минус 5% (до плюс-минус 20% в диапазоне более 2 ТОм);
- Вольтметр постоянного и переменного напряжения до 600 В;
- Автоматический расчет коэффициентов поляризации PI и абсорбции DAR;
- Звуковой и текстовый индикатор, предупреждающий о наличии опасного напряжения в подключаемой цепи;
- Автоматический выбор пределов измерения, автоудержание показаний (AutoHold);
- Линейная шкала, индицирующая нарастание/ спад тестового напряжения;
- Автоматический разряд накопительного конденсатора;
- Автоматическое отключение высокого напряжения Uисп в случае пробоя изоляции;
- Календарь, встроенный таймер: 1…30 мин;
- 200 ячеек памяти для хранения результатов измерений;
- Интерфейс USB (эмулятор RS-232) для передачи данных на ПК (ПО в комплекте);
- Двухстрочный ЖК-индикатор (2 х 16) с подсветкой;
- Встроенный контейнер и чехол для укладки ЗИП;
- Ударопрочный корпус, высокие эргономические показатели;
- Система энергосбережения аккумуляторов, автоматическое выключение питания;
- Испытание изоляции кабелей, обмоток электромоторов и генераторов, трансформаторных изолирующих и развязывающих устройств, электроцепей (питания и освещения).
Технические характеристики измерителя АКИП-8604
| Параметр
| Значения
|
| Диапазон сопротивления изоляции
| 1 ГОм (разрешение 0,001 ГОм)
10 ГОм (разрешение 0,01 ГОм)
100 ГОм (разрешение 0,1 ГОм)
1 ТОм (разрешение 1 ГОм)
10 ТОм (разрешение 10 ГОм
30 ТОм (разрешение 100 ГОм)
|
| Испытательное напряжение
| 1000 В, 5000 В, 10000 В, 15000 В
(шаг изменения 500 В; 30 номиналов Uисп.) или фикс. значения: 1/ 5/ 10/ 15 кВ (выбор на передней панели)
|
| Диапазон измерительного тока
| 0,5 нА…0,55 мА
|
| Длительность измерений
| Быстрый тест (режим энергосбережения): менее 15 с
Медленный тест: менее 100 с
|
| Вольтметр
|
| Переменное напряжение
| 0…600 В (50/ 60 Гц)
|
| Постоянное напряжение
| 0…600 В
|
| Разрешение
| 1 В
|
| Погрешность измерения
| плюс-минус (2% + 3 ед. счета)
|
| Общие данные
|
| Память
| 200 ячеек для сохранения результатов измерения
|
| Дисплей
| 2-строчный ЖКИ (2 х 16)
|
| Источник питания
| Аккумуляторная батарея 14,8 В/ 5,2 А*ч (время заряда около 6 часов)
сетевой адаптер-зарядка Uвх. = 100…240 В/ 0,4 А; Uвых. = 24 В/ 0,62 А
|
| Время работы
| 2…20 ч (в зависимости от режима тестирования)
|
| Габаритные размеры
| 430 х 324 х 127 мм
|
| Масса
| 6,56 кг
|
Комплектация АКИП-8604
| №
| Наименование
| Количество
|
| 1.
| Измеритель сопротивления изоляции АКИП-8604
| 1
|
| 2.
| Измерительные провода (3-Al30G+Al30B+Al58)
| 1 комплект
|
| 3.
| Зажимы типа "крокодил" (Al23)
| 2
|
| 4.
| Сетевой адаптер питания
| 1
|
| 5.
| Диск с программным обеспечением
| 1
|
| 6.
| Кабель USB
| 1
|
| 7.
| Руководство по эксплуатации (на CD-диске)
| 1
|
