О товаре
Тестер C.A. 6503 отличается легкостью и компактностью, идеально подходит для измерения сопротивления изоляции. Это ручной (портативный) инструмент, который полностью автономен и работает от ручного магнето (вызывного индуктора). Благодаря своей универсальности, он подходит для различных целей: местного, промышленного и бытового использования, в сетях распределения электроэнергии, телекоммуникациях и так далее. Этот прибор может быть использован для проверки электрического оборудования на соответствие стандартам, а также для профилактического обслуживания кабелей, двигателей, выключателей и других устройств.
Технические характеристики
| Номер в госреестре СИ |
61209-15 |
| Диапазон измерения сопротивления изоляции |
0 ... 500 МОм |
| Погрешность измерений сопротивления |
2% от полной шкалы |
| Испытательное (номинальное) напряжение, В |
250, 500, 1000 |
| Максимальное испытательное напряжение, В |
1000 |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Вычисление коэффициента поляризации PI |
Нет |
| Функция мультиметра |
Нет |
| Отображение информации |
Аналоговый |
| Измерение переменного напряжения (до), В |
600 |
| Питание |
Ручной магнето (индуктор): устойчивое, постоянное испытательное напряжение |
| Класс защиты |
IP54 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Франция |
| Габаритные размеры, мм |
120х120х130 |
| Вес нетто, кг |
1.1 |
Описание измерителя сопротивления изоляции CA6503 (до 1 кВ):

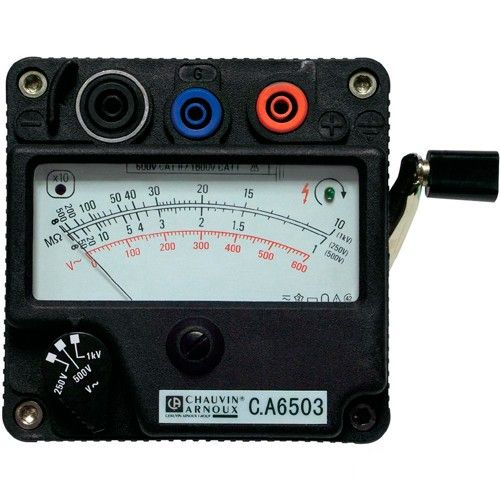

Измеритель сопротивления изоляции до 1 кВ Chauvin Arnoux CA6503 – небольшой тестер, который может работать без элементов питания. Применяется для поиска неисправностей в различных устройствах, а также для проверки качества готовой продукции действующим ГОСТ и корпоративным стандартам.
Отличительные особенности:
- Напряжение испытательного импульса: до 1000 В;
- Максимальное измеряемое сопротивление изоляции до 500 МОм;
- Диапазон напряжений от 0 до 600 В;
- Частота переменного тока от 45 до 450 Гц;
- Для отображения значения сопротивления используется аналоговая шкала с механической стрелкой;
- Не требует использования аккумулятора или батареек;
- Легкий инструмент;
- Многофункциональный корпус: надежный, герметичный, с выдвижной крышкой и переносной, подходит для работы в любой ситуации;
- Укрепленная версия в металлическом корпусе для сложных условий, поставляется в полевом кейсе (IMEG 500N и IMEG 1000N);
- Строго постоянное испытательное напряжение;
- Автоматическое переключение пределов;
- Измерение изоляции до 500 MОм;
- Оснащен светодиодами, показывающими, что условия измерения являются удовлетворительными;
- Измерения соответствуют стандартам NFC 15-100, IEC 60364-6 и VDE 0110;
- Полностью автономный: питание от встроенного индуктора (магнето).
Области применения:
- Для измерения сопротивления изоляции в бытовых и промышленных электросетях, производственном оборудовании, коммуникационных магистралях и т.д.
Технические характеристики:
| Параметр
| Значения
|
| Изоляция (диапазон мВт)
|
| Испытательное напряжение (DC)
| 250 В / 500 В / 1000 В
|
| Диапазон
| От 1 до 500 MОм
|
| Погрешность
| 2% от полной шкалы
|
| Напряжение
|
| Диапазон
| От 0 до 600 ВAC
|
| Частота
| От 45 до 450 Гц
|
| Погрешность
| 3% от полной шкалы
|
| Дисплей
| аналоговый
|
| Габаритные размеры
| 120 x 120 x 130 мм
|
| Вес
| 1,06 кг
|
| Источник питания
| Ручной магнето (индуктор): устойчивое, постоянное
испытательное напряжение
|
| Степень защиты
| Высокая степень защиты: IP 54 с покрытием / IP 52 без него
|
| Электробезопасность
| IEC 61010 – 600 В CAT II / 300 В CAT III
|
Комплект поставки:
- Измеритель сопротивления изоляции, индукторный мегаомметр;
- Зажимы типа "крокодил";
- Кабель питания;
- Руководство по эксплуатации;
- Методика поверки.
