О товаре
Мегаомметр C.A 6543, контролируемый микропроцессором, обладает повышенными функциональными возможностями для измерения сопротивления изоляции (до 4 ТОм),напряжения AC/DC (1000 В), целостности цепи 40 Ом, и 20 Ом для цепи с силой тока 200 мА, сопротивления (400 КОм), и ёмкости (5 мкФ).

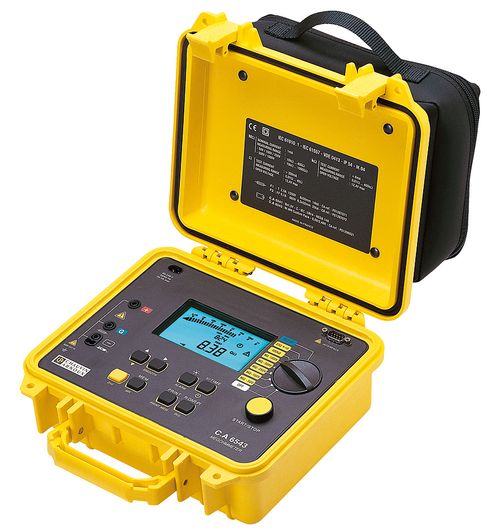

Обладающая большими достижениями в создании измерительных инструментов для обеспечения техники безопасности, фирма CHAUVIN ARNOUX представляет новое поколение измерителей сопротивления изоляции. Мегаомметр С.А 6543 установлен в прочный корпус, он предназначен для эксплуатации в полевых условиях. Представляя передний край достижений в области технологии и функциональных возможностей, данный мегаомметр вскоре был признан прибором определяющим современный подход для измерения сопротивления изоляции в диапазоне измерения от 50 В до 1 кВ.
Технические характеристики
| Номер в госреестре СИ |
61209-15 |
| Диапазон измерения сопротивления изоляции |
2 кОм ... 4 ТОм |
| Погрешность измерений сопротивления |
±5% +5 ед;±15% +10 ед |
| Испытательное (номинальное) напряжение, В |
50, 100, 250, 500, 1000 |
| Максимальное испытательное напряжение, В |
1000 |
| Вычисление коэффициента абсорбции DAR |
Да |
| Вычисление коэффициента поляризации PI |
Да |
| Диапазон измерения сопротивления |
10 Ом ... 400 кОм |
| Функция мультиметра |
Нет |
| Отображение информации |
Цифровой |
| Измерение постоянного напряжения (до), В |
1000 |
| Измерение переменного напряжения (до), В |
1000 |
| Рабочая температура, °C |
-10 ... 55 |
| Питание |
8 гальванических элементов 1,5 В габарита АА |
| Гарантия (мес.) |
12 |
| Страна производитель |
Франция |
| Габаритные размеры, мм |
240х185х110 |
| Вес нетто, кг |
3.4 |
Краткое описание мегаомметра Chauvin Arnoux 6543:
Мегаомметр C.A 6543, контролируемый микропроцессором, обладает повышенными функциональными возможностями для измерения сопротивления изоляции (до 4 ТОм),напряжения AC/DC (1000 В), целостности цепи 40 Ом, и 20 Ом для цепи с силой тока 200 мА, сопротивления (400 КОм), и ёмкости (5 мкФ).
Обладающая большими достижениями в создании измерительных инструментов для обеспечения техники безопасности, фирма CHAUVIN ARNOUX представляет новое поколение измерителей сопротивления изоляции. Мегаомметр С.А 6543 установлен в прочный корпус, он предназначен для эксплуатации в полевых условиях. Представляя передний край достижений в области технологии и функциональных возможностей, данный мегаомметр вскоре был признан прибором определяющим современный подход для измерения сопротивления изоляции в диапазоне измерения от 50 В до 1 кВ.

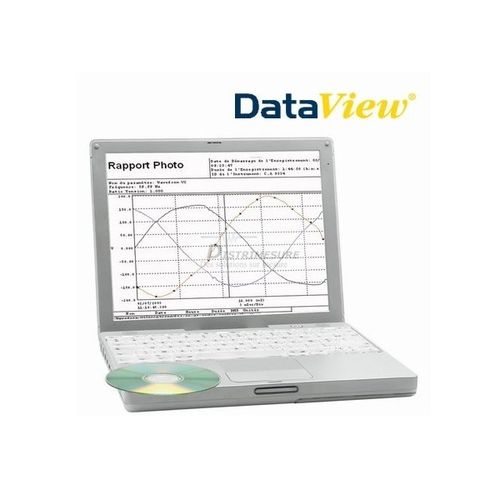

На мегаомметре C.A 6543, также установлены аккумуляторные батареи со встроенным зарядным устройством, блок памяти объемом 128 килобайт, разъем RS-232, который позволяет полностью управлять мегомметром через персональный компьютер, передавать данные для обработки на компьютере, при использовании специально разработанного программного обеспечения (с выводом на дисплей кривой изменения сопротивления изоляции и другое)
Отличительные особенности мегаомметра C.A 6543:
- Автоматическое вычисление коэффициентов PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения);
- Программирование продолжительности тестирования;
- R(t) построение кривых;
- Блокирование доступа к напряжению, использующемуся для проверки изоляции, что позволяет доверять проведение измерений менее квалифицированному персоналу;
- Программирование сигнализации;
- Сглаживание результатов измерений при выводе данных на дисплей;
- Полное управление мегаомметром через персональный компьютер;
- Удаленное управление срабатыванием триггера от сигнала управления полученного с пробника.
Технические характеристики Chauvin Arnoux 6543:
| Параметр
| Значения
|
| Сопротивление изоляции
|
| Испытательный сигнал постоянного тока
| 50; 100; 250; 500; 1000 В
|
| Диапазон измерения
| 2 кОм...40 ГОм
40 ГОм...4ТОм
|
| Основная погрешность
| ±5% +3 ед
±15% +10 ед
|
| Сопротивление
|
| Диапазон измерения
| 0,01 Ом...400 кОм
|
| Основная погрешность
| ±3 % +3 ед
|
| Напряжение постоянного/перемнного тока
|
| Диапазон измерения
| 0 - 1000 В
|
| Основная погрешность
| ±1 % +3 ед
|
| Емкость
|
| Диапазон измерения
| 5 нФ...5 мкФ
|
| Основная погрешность
| ±10 % +1 ед
|
| Общие характеристики
|
| Дополнительно от температуры
| ±0,15% на 1°C
|
| Рабочие условия
| -10 °C...+55 °C, влажность ?80% при 40 °C
|
| Питание
| 8 гальванических элементов 1,5 В габарита АА
|
| Исполнение
| Ударопрочный изолированный корпус
|
| Габариты
| 240 х185 х 110 мм
|
| Масса
| 3,4 кг
|
Комплект поставки мегаомметра C.A 6543:
- Мегаомметр C.A 6543
- Сумка для переноски
- Провод, длина 1,5 м
- Провод с усиленной изоляцией, длина 1,5 м
- Зажим типа «крокодил»
- Щуп
- Комплект батарей или шнур питания
