О товаре
Измеритель 4153 IN предназначен для измерения сопротивления заземления, а также дополнительно измеряет сопротивление цепи, постоянное и переменное напряжение.
Принцип действия измерителя сопротивления изоляции 4153 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.
Измеритель SEW 4153 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.
Технические характеристики
| Номер в госреестре СИ |
21507-07 |
| Измерение постоянного напряжения (до), В |
600 |
| Измерение переменного напряжения (до), В |
600 |
| Диапазон измерения сопротивления изоляции |
100 Ом ... 3 ГОм |
| Рабочая температура, °C |
0 ... 40 |
| Отображение информации |
Цифровой |
| Максимальное испытательное напряжение, В |
1000 |
| Питание |
8 батарей 1,5 В тип AA |
| Вычисление коэффициента поляризации PI |
Нет |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Функция мультиметра |
Нет |
| Испытательное (номинальное) напряжение, В |
250, 500, 1000 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Тайвань |
| Габаритные размеры, мм |
250х190х110 |
| Вес нетто, кг |
1.5 |
Описание измерителя сопротивления изоляции SEW 4153 IN:
Измеритель 4153 IN предназначен для измерения сопротивления заземления, а также дополнительно измеряет электрическое сопротивление, постоянное и переменное напряжение.
Принцип действия измерителя сопротивления изоляции 4153 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.
Измеритель SEW 4153 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

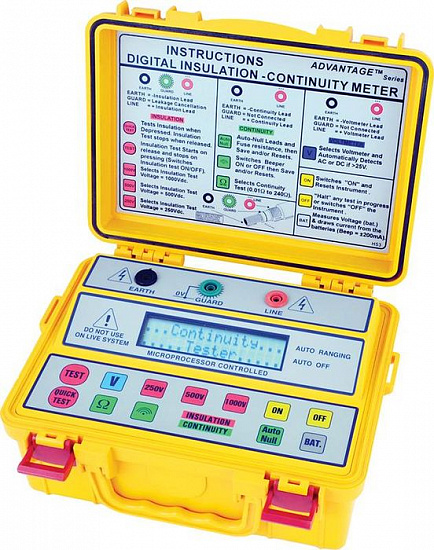

Измеритель выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 4153 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на верхней панели. Измеритель выполнен в противоударном , пыле - и влагонепроницаемом корпусе.
Отличительные особенности:
- Измерение сопротивления изоляции (2кОм…8ГОм/ U теста 250/500/1000В);
- Измерение сопротивления цепи (0,01…1999 Ом/ Iтест 250мА);
- Измерение напряжения (950В пост./ 700В перем.);
- Быстрый тест;
- Прозвон цепи;
- Автоустановка нуля сопротивления (до 5 Ом);
- Автоудержание;
- Бтарейное питание;
- Автовыключение;
- Таймер;
- Масса 1,5 кг;
- Внесен в Госреестр СИ РФ под № 21507-07.
Технические характеристики SEW 4153 IN:
| Параметр
| Значения
|
| Режим измерения сопротивления изоляции
|
| Испытательное напряжение постоянного тока
| 250 В, 500 В, 1000 В
|
| Предел измерений
| 750 МОм, 1500 МОм, 2000 МОм
|
| Значение единицы младшего разряда (к)
| 0,0001...1 МОм, 0,1...1 МОм, 1 МОм
|
| Предел допускаемой основной абсолютной погрешности
| +/- (0,3хRх+2хк) от 5 кОм до 30 кОм
+/- (0,02хRх+1хк) от 30 кОм до 3 ГОм
|
| Допустимое отклонение испытательного напряжения
| +20 %
|
| Максимальный ток в цепи
| 1,3 мА
|
| Режим измерения действующего значения напряжения переменного тока
|
| Диапазон измерений
| 25...600 В переменное и постоянное
|
| Значение единицы младшего разряда (к)
| 1 В
|
| Предел допускаемой основной абсолютной погрешности (U x – измеренные значения напряжения)
| +/- (0,02хUх+1хк) В
|
| Диапазон частот
| -
|
| Режим измерения электрического сопротивления по постоянному току
|
| Диапазон измерений
| 0,1...10 Ом, 10...100 Ом, 100...200 Ом
|
| Значение единицы младшего разряда (к)
| 0,01 Ом, 0,1 Ом, 1 Ом
|
| Предел допускаемой основной абсолютной погрешности
| +/- (0,02хRх+1хк) Ом
|
| Тестовый ток
| 200 мА
|
| Общие характеристики
|
| Пределы допускаемой дополнительной абсолютной погрешности измерений
| не превышают пределов основной погрешности в диапазоне (0...40)° С
|
| Напряжение питания (элементы АА)
| 1,5 В х 8
|
| Условия эксплуатации
| температура 0...40°С;
относительная влажность не более 80 %
|
| Габаритные размеры
| 250 х 190 х 110 мм
|
| Масса
| 1,5 кг
|
Комплект поставки:
- Цифровой измеритель сопротивления изоляции 4153 IN - 1 шт;
- Измерительные провода - 3 шт;
- Зажимы типа "крокодил" - 2 шт;
- Источник питания - 8 шт;
- Предохранитель - 1 шт;
- Руководство по эксплуатации - 1 экз.
