О товаре

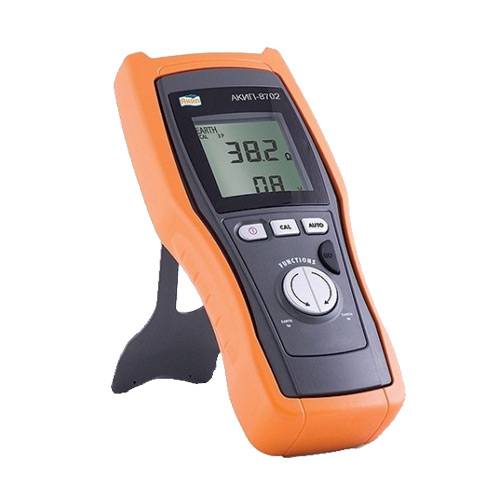

Цифровой тестер заземления АКИП-8702 представляет собой микропроцессорный измеритель электрического сопротивления заземления. Данная модель схемотехнически воплощает современный подход к измерению заземления электрических сетей и электроустановок для анализа показателей безопасности. Прибор позволяет производить быстрое тестирование электрического сопротивления контура заземления переменным током при проверке нормированных параметров.
Прибор АКИП-8702 разработан таким образом, чтобы обеспечить наивысшую степень безопасности благодаря исполнению с двойной изоляцией корпуса и защитой входа от перегрузки по напряжению категории III.
Тестер заземления АКИП-8702 может быть использован для измерения заземления в электросооружениях (сетях) и энергообъектах с типом заземления TT, TN и IT (промышленного, бытового, медицинского, ветеринарного назначения).
Технические характеристики
| Номер в госреестре СИ |
40303-08 |
| Измерение переменного напряжения (до), В |
460 |
| Рабочая температура, °C |
0 ... 40 |
| Отображение информации |
Цифровой |
| Максимальное испытательное напряжение, В |
300 |
| Питание |
1,5 В х 6 (тип АА) или перезаряжаемые 1,2 В х 6 |
| Вычисление коэффициента поляризации PI |
Нет |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Функция мультиметра |
Нет |
| Погрешность измерений сопротивления |
± (2,0 % +3 ед. сч.) |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
240х100х45 |
| Вес нетто, кг |
0.63 |
Описание измерителя параметров электрических сетей АКИП 8702:
Цифровой тестер заземления АКИП-8702 представляет собой микропроцессорный измеритель электрического сопротивления заземления. Данная модель схемотехнически воплощает современный подход к измерению заземления электрических сетей и электроустановок для анализа показателей безопасности. Прибор позволяет производить быстрое тестирование электрического сопротивления контура заземления переменным током при проверке нормированных параметров.
Прибор АКИП-8702 разработан таким образом, чтобы обеспечить наивысшую степень безопасности благодаря исполнению с двойной изоляцией корпуса и защитой входа от перегрузки по напряжению категории III.
Тестер заземления АКИП-8702 может быть использован для измерения заземления в электросооружениях (сетях) и энергообъектах с типом заземления TT, TN и IT (промышленного, бытового, медицинского, ветеринарного назначения). Предел безопасного напряжения прикосновения Uпр выбирается из двух значений: 50 В (обычные условия), 25 В - для помещений с повышенной опасностью, особо опасных и в наружных ЭУ. Защита от перегрузки категория III ~240 В («фаза-земля»), максимальное напряжение между входными гнездами прибора ~415 В. Прибор имеет функции калибровки сопротивления измерительных проводов и автоматической регулировки для подавления шумового напряжения (наведённого напряжения элетропомех).
Отличительные особенности:
- Измерение электрического сопротивления 0,01 Ом…49,9 кОм
- Режимы подключения: по 2-х/ 3-х проводной схеме
- Базовая погрешность измерений: ± 3,0 %
- Встроенный вольтметр 0,1 В…299 В
- Режим калибровки сопротивления измерительных проводов
- Автоматическая регулировка и подавление шумового напряжения (наведённого напряжения элетропомех)
- Исполнение с двойной изоляцией корпуса (класс 2)
- Батарейное питание, автовыключение питания
- ЖК-дисплей, автоудержание показаний
- Широкое меню контекстных подсказок
Технические характеристики мегаомметра АКИП 8702:
| Параметр
| Значение
|
| Измерение сопротивления заземления
|
| Диапазон измерений (автовыбор)
| 0,8…19,99 Ом
| 20..199,9 Ом
| 0,2…1,999 кОм
| 2,0…19,99 кОм
| 20…49,9 кОм
|
| Разрешение
| 0,01 Ом
| 0,1 Ом
| 1 Ом
| 0,01 кОм
| 0,1 кОм
|
| Тестовый сигнал
| 110 Гц (синусоид.)
|
| Тестовый ток / напряжение
| до 12 мА / до 25 В скз
|
| Погрешность изм. (помехи ≤ 3В скз)
| ± (2,0 % +3 ед.сч.)
| ± (3,0 % +3 ед.сч.)
|
| Погрешность изм. (≤ 3 В скз помехи ≤ 6 В скз)
| ± (4,0 % +3 ед.сч.)
| ± (6,0 % +3 ед.сч.)
|
| Схема измерения
| 2-х, 3-х проводная
|
| Измерение напряжения помех (наведенное)
|
| Диапазон измерений
| 0,1 В …99,9 В/ 100 В…299 В
|
| Разрешение
| 0,1В/ 1 В
|
| Погрешность
| ± (2,0 % + 2 ед.сч.)
|
| Общие данные
|
| Дисплей
| ЖК-индикатор 55 мм х 55 мм
|
| Условия эксплуатации
| 0 °С … 40 °С, отн. влажность < 70 %
|
| Напряжение питания
| 1,5 В х 6 (тип АА) или перезаряжаемые 1,2 В х 6шт
|
| Ресурс батарей
| 500 тестов
|
| Автовыключение
| 5 мин
|
| Исполнение
| МЭК 61010, CAT III ~240В ("Ф-З")/ ~ 415 В (между любыми входами прибора)
|
| Габаритные размеры
| 240 х 100 х 45 мм
|
| Масса
| 0,63 кг
|
Внешний вид органов управления АКИП 8702:
- Входные гнезда для подключения измерительных проводов.
- ЖК-дисплей
- Кнопка ON\OFF (ВКЛ./ВЫКЛ. питания).
- CAL для запуска процедуры калибровки
- Ннопка для выбора режимов измерений (2W /3W)
- AUTO для включения автоматического режима
- Кнопка GO (старт тестирования)
Комплектация измерителя АКИП 8702:
| №
| Наименование
| Количество
|
| 1.
| Прибор
| 1
|
| 2.
| Чехол
| 1
|
| 3.
| Набор измерительных принадлежностей
| 1
|
| 4.
| Транспортная сумка
| 1
|
| 5.
| Руководство по эксплуатации
| 1
|
