О товаре
Прибор представляет собой высоковольтный измеритель сопротивления и позволяет выполнять проверку электрических цепей, коммутационных устройств, электродвигателей, трансформаторов, преобразователей, кабелей.
Технические характеристики
| Измерение постоянного напряжения (до), В |
600 |
| Измерение переменного напряжения (до), В |
600 |
| Диапазон измерения сопротивления изоляции |
200 кОм ... 1 ТОм |
| Класс защиты |
IP40 |
| Рабочая температура, °C |
-20 ... 40 |
| Отображение информации |
Цифровой |
| Максимальное испытательное напряжение, В |
5000 |
| Питание |
12 Вольт, кислотно-свинцовая заряжаемая |
| Вычисление коэффициента поляризации PI |
Да |
| Вычисление коэффициента абсорбции DAR |
Да |
| Функция мультиметра |
Нет |
| Испытательное (номинальное) напряжение, В |
250, 500, 1000, 2500, 5000 |
| Погрешность измерений сопротивления |
5%;20% |
| Гарантия (мес.) |
24 |
| Страна производитель |
США |
| Габаритные размеры, мм |
170х242х300 |
| Вес нетто, кг |
3.6 |
Краткое описание мегаомметра Fluke 1550C/Kit:
Прибор представляет собой высоковольтный измеритель сопротивления и позволяет выполнять проверку электрических цепей, коммутационных устройств, электродвигателей, трансформаторов, преобразователей, кабелей.
Мегаомметр Fluke 1500C/Kit обладает:
- шестью предустановленными уровнями тестовых напряжений;
- инфракрасным портом для соединения с компьютером;
- сигнализацией напряжения пробоя;
- заряжаемым аккумулятором свинцово-кислотного типа;
- широким жидкокристаллическим экраном высокой чёткости.
Измеритель соответствует требованиям стандартов EN 61010-1 и EN 61557. Устройство имеет встроенную защиту от скачков напряжения первичного уровня электроснабжения.
Отличительные особенности:
В отличие от массовых цифровых мегаомметров Fluke 1550C/Kit позволяет измерять сопротивление изоляции в пределах 200 кОм-2ТОм. Тестовый таймер и встроенная память дают возможность сохранять результаты измерений, выполнять их обработку с помощью программного обеспечения и пересылать результаты в служебных целях.
Мегаомметр обладает режимом пилообразного напряжения, линейно увеличивающим один из параметров тестового напряжения со скоростью 100 В/с.
Для удобства обработки результатов измерений используется программное обеспечение FlukeView Forms Basic. Оно позволяет создавать базы данных, систематизировать информацию, строить графики зависимостей измеренных параметров электрической цепи.
Область применения:
Мегаомметры используются во всех отраслях машиностроения, приборостроения и энергетики. С их помощью:
- выполняют замер сопротивления изоляции электрических машин и установок энергопотребителей;
- проверяют состояние изоляции токоведущих кабелей;
- определяют величину тока утечки в электрической цепи;
- проверяют сеть на наличие коротких замыканий;
- оценивают техническое состояние изоляции.
Приборы используются заводами по производству тяговых электродвигателей, трансформаторов, преобразователей тока и частоты, всех типов диодов. В бытовой сфере с помощью мегаомметров оценивают состояние объектов энергопотребления в зданиях и сооружениях, степень износа изоляции кабелей и проводов.
Технические характеристики мегаомметра Fluke 1550C/Kit:
| Испытательное напряжение
| Диапазон
| Погрешность (± показаний)
|
| 250 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 5 ГОм
| 5%
|
| от 5 ГОм до 50 ГОм
| 20%
|
| > 50 Гом
| не нормируется
|
| 500 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 10 ГОм
| 5%
|
| от 10 ГОм до 100 ГОм
| 20%
|
| > 100 ГОм
| не нормируется
|
| 1000 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 20 ГОм
| 5%
|
| от 20 ГОм до 200 ГОм
| 20%
|
| > 200 ГОм
| не нормируется
|
| 2500 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 50 ГОм
| 5%
|
| от 50 ГОм до 500 ГОм
| 20%
|
| > 500 ГОм
| не нормируется
|
| 5000 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 100 ГОм
| 5%
|
| от 100 ГОм до 1 ТОм
| 20%
|
| > 1 ТОм
| не нормируется
|
| 10000 В
| < 200 кОм
| не нормируется
|
|
| Диапазон
| Погрешность
|
| Измерение тока утечки
| от 1 нА до 2 мА
| ± (5 % + 2 нА)
|
| Измерение емкости
| от 0,01 мкФ до 15,00 мкФ
| ± (15 % показаний + 0,03 мкФ)
|
| Таймер
| Диапазон
| Разрешение
|
| от 0 до 99 минут
| Уставка: 1 минута
|
|
| Индикация: 1 секунда
|
| Предупреждение о цепи под напряжением
| Диапазон предупреждения
| Погрешность напряжения
|
| от 30 В до 660 В перем./пост., 50/60 Гц
| ± (15 % + 2 в)
|
| Параметр
| Значение
|
| Диапазон гистограммы
| от 0 до 1 ТОм
|
| Погрешность испытательного напряжения
| -0 %, +10 % при токе нагрузке 1 мА
|
| Подавление наведенного тока из сети
| Максимум 2 мА
|
| Скорость заряда для емкостной нагрузки
| 5 секунд на мкФ
|
| Скорость разряда для емкостной нагрузки
| 1,5 с/мкФ
|
| Дисплей
| 75 мм x 105 мм
|
| Питание
| Свинцово-кислотный аккумулятор 12 В, Yuasa NP2.8-12
|
| Вход зарядного устройства (Перем.)
| 85 - 250 В перем. напр. 50/60 Гц 20 ВА
|
| Данный прибор Класса II (двойная изоляция) поставляется с шнуром питания Класса 1 (заземленный). Контакт защитного заземления внутри не подключен. Дополнительный вывод используется только для подключения вилки.
|
| Размеры
| 170 мм x 242 мм x 330 мм (6,7 дюймов x 9.5 дюймов x 13 дюймов)
|
| Вес
| 3,6 кг (7,94 фунтов)
|
| Температура (рабочая)
| от -20 ºC до 50 ºC (от -4 ºF до 122 ºF)
|
| Temperature (storage)
| -20 ºC to 65 ºC (-4 ºF to 149 ºF)
|
| Влажность
| от 80 % до 31 ºC, линейно уменьшается до 50 % при 50 ºC
|
| Высота
| 2000 м
|
| Степень защиты корпуса
| IP40
|
| Защита входа от перегрузки
| 1000 В перем.
|
| Электромагнитная совместимость
| EN 61326
|
| Категория безопасности
| CAT III 1000 В, CAT IV 600 В
|
| Степень загрязнения
| 2
|
Управление и индикация:

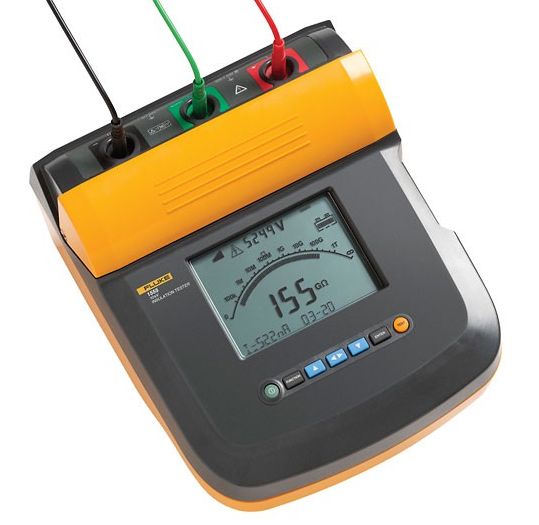

Основную часть лицевой панели прибора занимает ЖК-экран. В нижней части располагаются кнопки управления режимами. Входные клеммы с предохранительной заслонкой расположены в верхней части. ИК-порт для соединения с ПК располагается с правой стороны корпуса.
Управление режимами осуществляется кнопкой «Function». Для выбора пунктов меню и изменения текущих настроек служат кнопки навигации. Запуск и остановка тестового режима выполняется клавишей «Test».
При включении питания мегаомметр выполняет самокалибровку, самодиагностику и отображает текущую версию программного обеспечения.
Комплектация мегаомметра Fluke 1550C/Kit:
- Жесткий кейс IP67;
- Прибор Fluke 1550C/Kit;
- Комплект измерительных проводов;
- Программное обеспечение;
- Набор тестовых щупов;
- Прочные зажимы типа крокодил;
- Шнур питания.
