О товаре

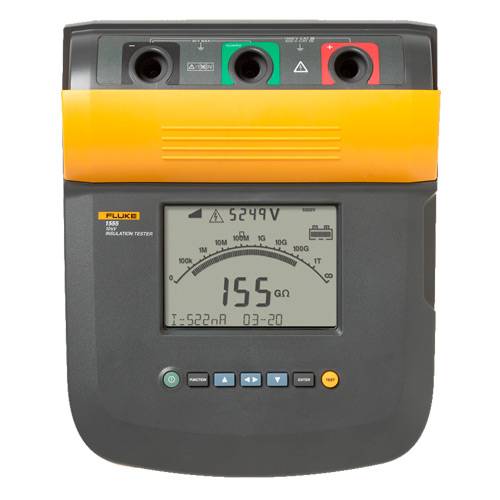

Fluke 1555 производит тестовые испытания качества изоляции высоковольтного оборудования до 10 кВ. Мегаомметр Fluke 1555 обеспечивает множество видов измерений, начиная от простых точечных замеров или прозвонки цепи, и заканчивая тестированием стойкости изоляции во времени.
Fluke 1555 производит измерения сопротивления проводки в шести режимах с фиксированным напряжением 250 В, 500 В, 1кВ, 2,5 кВ, 5 кВ, 10 кВ. Для испытания электрооборудования на пробой есть также режим с плавным нарастанием пилообразного напряжения (100 В/с). С помощью установленного в устройстве таймера оператор имеет возможность задать временной интервал тестирования от 0 до 99 минут.
Технические характеристики
| Измерение постоянного напряжения (до), В |
600 |
| Измерение переменного напряжения (до), В |
600 |
| Диапазон измерения сопротивления изоляции |
200 кОм ... 2 ТОм |
| Класс защиты |
IP40 |
| Рабочая температура, °C |
-20 ... 40 |
| Отображение информации |
Цифровой |
| Максимальное испытательное напряжение, В |
10000 |
| Питание |
Свинцово-кислотный аккумулятор 12 В, Yuasa NP2.8-12. |
| Вычисление коэффициента поляризации PI |
Да |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Функция мультиметра |
Нет |
| Испытательное (номинальное) напряжение, В |
250, 500, 1000, 2500, 5000, 10000 |
| Погрешность измерений сопротивления |
5%;20% |
| Гарантия (мес.) |
12 |
| Страна производитель |
США |
| Габаритные размеры, мм |
170х242х300 |
| Вес нетто, кг |
3.6 |
Краткое описание мегаомметра Fluke 1555:
Fluke 1555 производит тестовые испытания качества изоляции высоковольтного оборудования до 10 кВ. Мегаомметр Fluke 1555 обеспечивает множество видов измерений, начиная от простых точечных замеров или прозвонки цепи, и заканчивая тестированием стойкости изоляции во времени. Основными тестами являются:
- определение сопротивления изоляции в диапазоне, расширенном до 2 ТОм;
- вычисление коэффициента поляризации, показателей диэлектрических потерь и диэлектрического разряда;
- определение токов емкостного характера и токов утечки;
- измерение емкости изоляционных систем.
Fluke 1555 производит измерения сопротивления проводки в шести режимах с фиксированным напряжением 250 В, 500 В, 1кВ, 2,5 кВ, 5 кВ, 10 кВ. Для испытания электрооборудования на пробой есть также режим с плавным нарастанием пилообразного напряжения (100 В/с). С помощью установленного в устройстве таймера оператор имеет возможность задать временной интервал тестирования от 0 до 99 минут.
Мегаомметр Fluke 1555 обеспечивает максимальную безопасность для пользователя. В устройстве присутствуют функции:
- обнаружение пробоя с сигнализацией и измерением напряжения (переменного или постоянного) до 600 В;
- компенсация токов поверхностной утечки изоляционных систем при измерении высокоомных сопротивлений;
- класс прибора по пыле- и влагостойкости: IP-40.
Устройство оснащено крупным удобным ЖК-экраном и внутренней памятью на 99 ячеек, каждая из которых кодируется уникальной меткой. В комплектации Fluke 1555 имеется инфракрасный адаптер с кабелем и ПО FlukeView Forms, посредством которых сохраненная в устройстве информация транслируется на ПК. В наборе также идут:
- тестовые провода с зубчатыми зажимами;
- зарядное устройство со шнуром питания;
- аккумулятор 12 В (минимальный запас заряда на 750 измерений);
- сумка-чехол для переноски.
Технические характеристики мегаомметра Fluke Fluke 1555:
| Испытательное напряжение
| Диапазон
| Погрешность (± показаний)
|
| 250 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 5 ГОм
| 5%
|
| от 5 ГОм до 50 ГОм
| 20%
|
| > 50 Гом
| не нормируется
|
| 500 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 10 ГОм
| 5%
|
| от 10 ГОм до 100 ГОм
| 20%
|
| > 100 ГОм
| не нормируется
|
| 1000 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 20 ГОм
| 5%
|
| от 20 ГОм до 200 ГОм
| 20%
|
| > 200 ГОм
| не нормируется
|
| 2500 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 50 ГОм
| 5%
|
| от 50 ГОм до 500 ГОм
| 20%
|
| > 500 ГОм
| не нормируется
|
| 5000 В
| < 200 кОм
| не нормируется
|
| от 200 кОм до 100 ГОм
| 5%
|
| от 100 ГОм до 1 ТОм
| 20%
|
| > 1 ТОм
| не нормируется
|
| 10000 В
| < 200 кОм
| не нормируется
|
| (1555 только)
| от 200 кОм до 200 ГОм
| 5%
|
| от 200 ГОм до 2 ТОм
| 20%
|
| > 2 ТОм
| не нормируется
|
|
| Диапазон
| Погрешность
|
| Измерение тока утечки
| от 1 нА до 2 мА
| ± (5 % + 2 нА)
|
| Измерение емкости
| от 0,01 мкФ до 15,00 мкФ
| ± (15 % показаний + 0,03 мкФ)
|
| Таймер
| Диапазон
| Разрешение
|
| от 0 до 99 минут
| Уставка: 1 минута
|
|
| Индикация: 1 секунда
|
| Предупреждение о цепи под напряжением
| Диапазон предупреждения
| Погрешность напряжения
|
| от 30 В до 660 В перем./пост., 50/60 Гц
| ± (15 % + 2 в)
|
| Параметр
| Значение
|
| Диапазон гистограммы
| от 0 до 1 ТОм
|
| Погрешность испытательного напряжения
| -0 %, +10 % при токе нагрузке 1 мА
|
| Подавление наведенного тока из сети
| Максимум 2 мА
|
| Скорость заряда для емкостной нагрузки
| 5 секунд на мкФ
|
| Скорость разряда для емкостной нагрузки
| 1,5 с/мкФ
|
| Дисплей
| 75 мм x 105 мм
|
| Питание
| Свинцово-кислотный аккумулятор 12 В, Yuasa NP2.8-12
|
| Вход зарядного устройства (Перем.)
| 85 - 250 В перем. напр. 50/60 Гц 20 ВА
|
| Данный прибор Класса II (двойная изоляция) поставляется с шнуром питания Класса 1 (заземленный). Контакт защитного заземления внутри не подключен. Дополнительный вывод используется только для подключения вилки.
|
| Размеры
| 170 мм x 242 мм x 330 мм (6,7 дюймов x 9.5 дюймов x 13 дюймов)
|
| Вес
| 3,6 кг (7,94 фунтов)
|
| Температура (рабочая)
| от -20 ºC до 50 ºC (от -4 ºF до 122 ºF)
|
| Temperature (storage)
| -20 ºC to 65 ºC (-4 ºF to 149 ºF)
|
| Влажность
| от 80 % до 31 ºC, линейно уменьшается до 50 % при 50 ºC
|
| Высота
| 2000 м
|
| Степень защиты корпуса
| IP40
|
| Защита входа от перегрузки
| 1000 В перем.
|
| Электромагнитная совместимость
| EN 61326
|
| Категория безопасности
| CAT III 1000 В, CAT IV 600 В
|
| Степень загрязнения
| 2
|
Комплектация мегаомметра Fluke 1555:
- Жесткий кейс IP67;
- Прибор Fluke 1555;
- Комплект измерительных проводов;
- Программное обеспечение;
- Набор тестовых щупов;
- Прочные зажимы типа крокодил;
- Шнур питания.
