О товаре

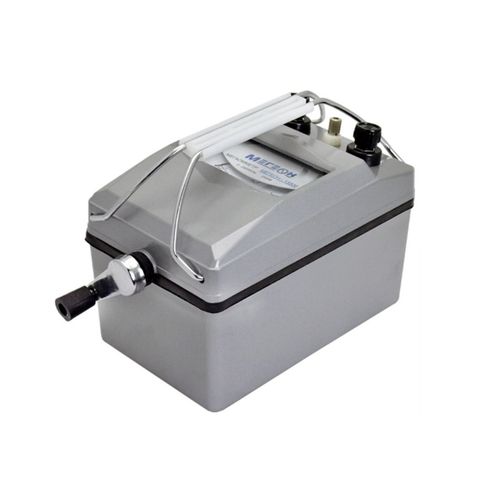

Мегаомметр МЕГЕОН 13500 является разновидностью измерительных приборов, которые используются для измерения сопротивления. Приставка «мега» указывает на то, что прибор используется для нахождения сопротивления максимальных значений.
Модель относится к аналоговому типу устройств, которые носят альтернативное название – стрелочные. В мегаомметр встроена динамо-машина, которая запускается вращением рукоятки. На шкале со стрелкой во время вращения рукоятки отображаются данные о сопротивлении. Стрелочные устройства надежны и просты в уходе.
Технические характеристики
| Диапазон измерения сопротивления изоляции |
500 кОм ... 2.5 ГОм |
| Отображение информации |
Аналоговый |
| Рабочая температура, °C |
0 ... 40 |
| Максимальное испытательное напряжение, В |
2500 |
| Питание |
Работает от интегрированного генератора, поэтому нет необходимости в ИП (источнике питания) |
| Вычисление коэффициента поляризации PI |
Нет |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Функция мультиметра |
Нет |
| Испытательное (номинальное) напряжение, В |
2500 |
| Погрешность измерений сопротивления |
10% |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
225х145х190 |
| Вес нетто, кг |
2.1 |
Описание мегаомметра МЕГЕОН-13500:
Мегаомметр МЕГЕОН 13500 является разновидностью измерительных приборов, которые используются для измерения сопротивления. Приставка «мега» указывает на то, что прибор используется для нахождения сопротивления максимальных значений.
Модель относится к аналоговому типу устройств, которые носят альтернативное название – стрелочные. В мегаомметр встроена динамо-машина, которая запускается вращением рукоятки. На шкале со стрелкой во время вращения рукоятки отображаются данные о сопротивлении. Стрелочные устройства надежны и просты в уходе.
Отличительные особенности:
Прибор МЕГЕОН 13500 имеет свои достоинства, которые делают его использование еще более удобным и легким:
- измерение проводится при стабильном напряжении;
- модель работает от интегрированного генератора, поэтому нет необходимости в подключении его к источнику питания;
- показатели КПД максимальны при минимальных погрешностях;
- компактность.
Сферы применения:
Применяется устройство, когда необходимо выявить короткое замыкание, определить нарушение изоляции кабеля или найти частичную утечку тока. С помощью него можно измерить сопротивление различных бытовых приборов (кабели, средства телекоммуникации) и прочего оборудования.
Прибор обычно используется электриками, которые проверяют все электрические коммуникации, имеющие высокое напряжение. Регулярная плановая проверка поможет избежать коротких замыканий, которые могут привести к возгоранию или повреждению людей электрическим током.
В связи с тем, что прибор имеет широкий диапазон измерений, он может использоваться в самых различных отраслях промышленности, а также в мастерских по ремонту.
Технические характеристики сопротивления изоляции МЕГЕОН-13500:
| Параметр
| Значение
|
| Испытательное напряжение, В
| 2500
|
| Допуск, %
| 10
|
| Эффективное значение испытательного напряжения, В
| 2500
|
| Диапазон измерения, М?
| 0 — 2500
|
| Длина дуги шкалы, мм
| ~ 80
|
| Номинальная скорость вращения рукоятки, об/мин
| 120
|
| Влияние внешнего магнитного поля
| При магнитном поле 0,4 кА/м допустимые изменения составляют 100% от деления шкалы
|
| Влияние наклона
| При наклоне на 5° допустимые изменения стоставляют 50% от деления шкалы
|
| Сопротивление изоляции
| Сопротивление изоляции между проводами прибора и внешним корпусом должно быть не менее 20М |
| Режим работы
| Прерывистый (измерение — 1 минута, пауза — 2 минуты )
|
| Испытательное напряжение
| Прибор выдерживает испытания переменным синусоидальным напряжением при частоте 50 Гц в течении 1 минуты
|
| Габариты прибора (ДхШхВ), см
| 22,5 х 12,1 х 17
|
| Вес прибора, кг
| 2,0
|
| Габариты упаковки (ДхШхВ), см
| 22,5 х 14,5 х 19
|
| Вес с упаковкой, кг
| 2,1
|
Эксплуатация мегаомметра МЕГЕОН 13500:
Устройство оснащено удобной кнопкой запуска и экраном индикации. Для того чтобы начать работу с прибором, необходимо убедиться в отсутствии поблизости магнитных полей. Следовать подробной инструкции, разъясняющей правила эксплуатации модели. Следует помнить, что мегаомметр создает опасное для жизни напряжение, поэтому прежде чем начать работы, необходимо обесточить все проверяемые объекты.
Комплект поставки МЕГЕОН-13500:
- Мегаомметр МЕГЕОН-13500 - 1 шт
- Щупы типа «Крокодил» - 2 шт
- Инструкция пользователя и паспорт - 1 шт.
