О товаре

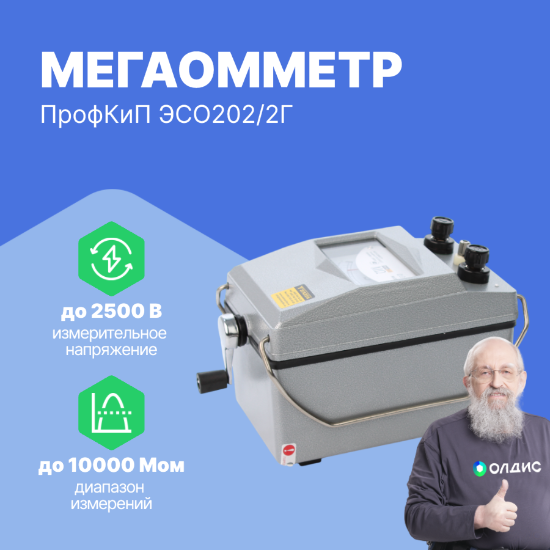

Прибор ЭСО202/2Г предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Предел допускаемо абсолютной погрешности составляет +/-15% в диапазоне измерений 0,05 МОм – 1000 МОм. Время стабилизации показаний не превышает 15 с. Мегаомметр работает в повторно-кратковременном режиме, измерение – 1 минута, длительность паузы – 2 минуты. Для питания устройства служит встроенный электромеханический генератор переменного тока. Для выполнения измерений приводную ручку необходимо вращать со скоростью 120-140 об/мин.
Технические характеристики

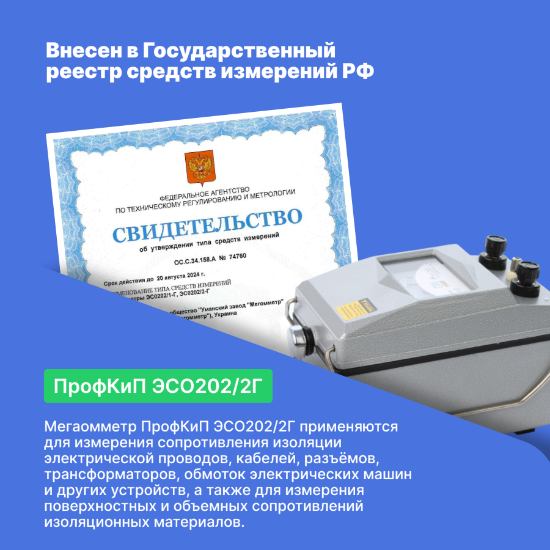

| Номер в госреестре СИ |
80018-20 |
| Диапазон измерения сопротивления изоляции |
0 ... 10 ГОм |
| Рабочая температура, °C |
-30 ... 50 |
| Отображение информации |
Аналоговый |
| Максимальное испытательное напряжение, В |
2500 |
| Питание |
Питание от встроенного генератора |
| Вычисление коэффициента поляризации PI |
Нет |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Функция мультиметра |
Нет |
| Испытательное (номинальное) напряжение, В |
2500 |
| Погрешность измерений сопротивления |
±15% |
| Гарантия (мес.) |
18 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
166х130х200 |
| Вес нетто, кг |
2.2 |
Описание мегаомметра до 2500 В ПрофКиП ЭСО202/2Г:
Прибор ЭСО202/2Г предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Предел допускаемо абсолютной погрешности составляет +/-15% в диапазоне измерений 0,05 МОм – 1000 МОм. Время стабилизации показаний не превышает 15 с. Мегаомметр работает в повторно-кратковременном режиме, измерение – 1 минута, длительность паузы – 2 минуты. Для питания устройства служит встроенный электромеханический генератор переменного тока. Для выполнения измерений приводную ручку необходимо вращать со скоростью 120-140 об/мин.
Технические параметры:
- рабочее положение – горизонтальное;
- масса – 2,2 кг;
- средняя наработка на отказ – 12500 ч;
- полезный срок службы – 10 лет.

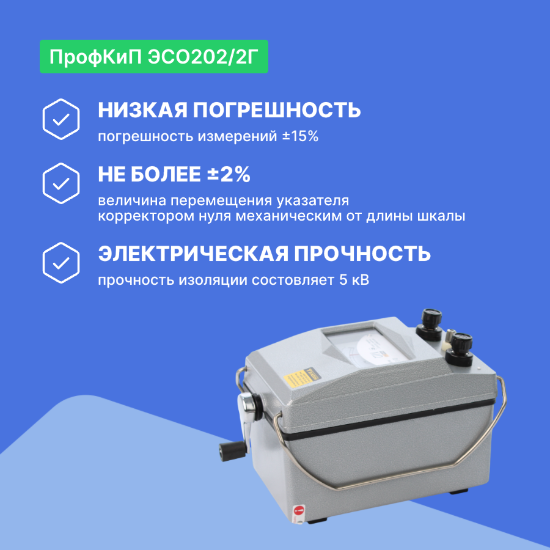

Все механизмы мегаомметра ЭСО202/2Г смонтированы в пластиковом корпусе. На лицевой панели располагается отсчётное устройство, гнёзда для подключения потребителя, аналоговый стрелочный указатель. В нижней части находится технологическое отделение, предназначенное для настройки мегаомметра.
Отличительные особенности:
Аналоговый стрелочный мегаомметр ЭСО202/2Г отличается надёжностью и простотой конструкции. Помимо генератора переменного тока в состав прибора входят электронный измеритель и преобразователь. Функция преобразователя – получение стабильного напряжения для выполнения измерений. Он выполнен по схеме с регулированием в цепи переменного тока. Переключение измерительных напряжений на 100, 250 и 500 В выполняется изменением опорного значения.
Для уменьшения влияния токов утечки на результаты измерений на панели смонтировано гнездо «Э», выполняющее роль экрана. При измерении сопротивления изоляции цепи относительно «земли» экранирование не применяется.
Область применения
Прибор является высокоточным устройством, обеспечивающим достоверные измерения. Он может использоваться электротехническим персоналом в качестве переносного технического средства для проверки электрических сетей промышленных и бытовых зданий, сооружений, объектов.
Мегаомметр используется наладчиками и диагностами электрических машин, генераторов, двигателей, трансформаторов, стабилизаторов для оперативного отыскания и устранения неисправностей.
Технические характеристики:
| Параметр
| Значения
|
| Диапазон измерения сопротивлений |
0 МОм … 10000 МОм |
| Измерительное напряжение на зажимах |
2500 В ±100В |
| Предел допускаемой основной относительной погрешности от 0.05 МОм и до верхнего предела |
±15% |
| Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 500 мкА |
±15% |
| Остаточное отклонение указателя от нулевой отметки |
Не более ±0.5% |
| Время установления показаний |
Не более 15 с |
| Величина перемещения указателя корректором нуля механическим |
Не более ±2% от длины шкалы |
| Электрическая прочность изоляции |
5 кВ |
| Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации |
40 МОм |
| Режим работы |
Прерывистый (измерение – 1 мин, пауза – 2 мин) |
Соответствие ГОСТ |
Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур;
соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II. |
| Рабочие условия эксплуатации |
Температура окружающего воздуха |
От -30°С до 50°С |
| Относительная влажность |
От 20% до 90% |
| Атмосферное давление |
От 84 кПа до 106.7 кПа (630 … 800 мм ртутного столба) |
| Средняя наработка на отказ |
Не менее 12500 часов |
| Средний срок службы |
Не менее 10 лет |
| Питание |
От встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин) |
| Габаритные размеры |
150 х 130 х 200 мм |
| Вес |
2.2 кг |
Комплект поставки:
| №
| Наименование
| Количество
|
| 1 |
Мегаомметр до 2500 В ПрофКиП ЭСО202/2Г |
1 |
| 2 |
Измерительный кабель |
2 |
| 3 |
Проводник |
1 |
| 4 |
Руководство по эксплуатации |
1 |
