О товаре
Измерительный инструмент предназначен измерения сопротивления изоляционных материалов. Прибор используют для определения характеристик изоляции проводов, кабелей и других токопроводящих элементов, которые являются частью электрической цепи или могут оказаться под напряжением. Мегаомметр М4100/4 можно применять только после прекращения подачи электроэнергии к проверяемым элементам. Выполнен в металлическом корпусе, оснащенном двумя складывающимися ручками для удобной переноски. Питание получает от встроенного электромеханического генератора переменного тока.
Технические характеристики
| Номер в госреестре СИ |
80018-20 |
| Диапазон измерения сопротивления изоляции |
0 ... 1 ГОм |
| Погрешность измерений сопротивления |
±15% |
| Испытательное (номинальное) напряжение, В |
1000 |
| Максимальное испытательное напряжение, В |
1000 |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Вычисление коэффициента поляризации PI |
Нет |
| Функция мультиметра |
Нет |
| Отображение информации |
Аналоговый |
| Рабочая температура, °C |
-30 ... 50 |
| Питание |
Питание от встроенного генератора |
| Гарантия (мес.) |
12 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
150х130х200 |
| Вес нетто, кг |
2.2 |
Описание мегаомметра ПрофКИП М4100/4:
Измерительный инструмент предназначен измерения сопротивления изоляционных материалов. Прибор используют для определения характеристик изоляции проводов, кабелей и других токопроводящих элементов, которые являются частью электрической цепи или могут оказаться под напряжением. Мегаомметр М4100/4 можно применять только после прекращения подачи электроэнергии к проверяемым элементам. Выполнен в металлическом корпусе, оснащенном двумя складывающимися ручками для удобной переноски. Питание получает от встроенного электромеханического генератора переменного тока.
Отличительные особенности:
Мегаомметр ПрофКИП М4100/4 состоит из генератора с ручным приводом, преобразователя и электронного измерителя, работающего по схеме логарифмического усилителя. Устройство способно измерять значения сопротивлений в пределах от 0 до 1 тыс. Ом и поддерживать выходное напряжение на уровне 900 – 1000 В. Вес прибора – 2,2 кг. Предназначен для эксплуатации при температуре от -30 до +50 градусов и относительной влажности от 20 до 90%.
Сфера применения:
Купить мегаомметр М4100/4 можно для поиска токов утечки, наличия коротких замыканий между проводниками или корпусом устройства, проверки трансформаторов, обмоток генераторов, выпрямителей, электродвигателей, изоляции кабелей, тестирования клемм пускателей, автоматических выключателей. Пользуются прибором сотрудники, обслуживающие электросети и электрооборудование разного назначения, с целью обеспечения безопасной и эффективной эксплуатации устройств. Доступная цена мегаомметра М4100/4 позволяет приобретать измерительный инструмент частным лицам для обслуживания бытовой техники, проверки электропроводки.
Технические характеристики ПрофКИП М4100/4:
| Параметр
| Значение
|
| Диапазон измерения сопротивлений
| 0 МОм … 1000 МОм
|
| Измерительное напряжение на зажимах
| 1000 В ±100 В
|
| Предел допускаемой основной относительной погрешности от 0,05 МОм и до верхнего предела
| ±15%
|
| Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА
| ±15%
|
| Остаточное отклонение указателя от нулевой отметки
| не более ±0,5%
|
| Время установления показаний
| не более 15 с
|
| Величина перемещения указателя корректором нуля механическим
| не более ±2% от длины шкалы
|
| Электрическая прочность изоляции
| 5 кВ
|
| Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации
| 40 МОм
|
| Режим работы
| прерывистый (измерение – 1 мин, пауза – 2 мин)
|
| Нормативные данные
|
| Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур.
|
| Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II
|
| Рабочие условия
|
| Температура окружающего воздуха
| от -30°С до 50°С
|
| Относительная влажность
| от 20% до 90%
|
| Атмосферное давление
| от 84 кПа до 106,7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
|
| Общие данные
|
| Средняя наработка на отказ
| не менее 12500 часов
|
| Средний срок службы
| не менее 10 лет
|
| Питание
| от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
|
| Габаритные размеры
| 150 х 130 х 200 мм
|
| Вес
| 2,2 кг
|
Панель управления и система индикации:

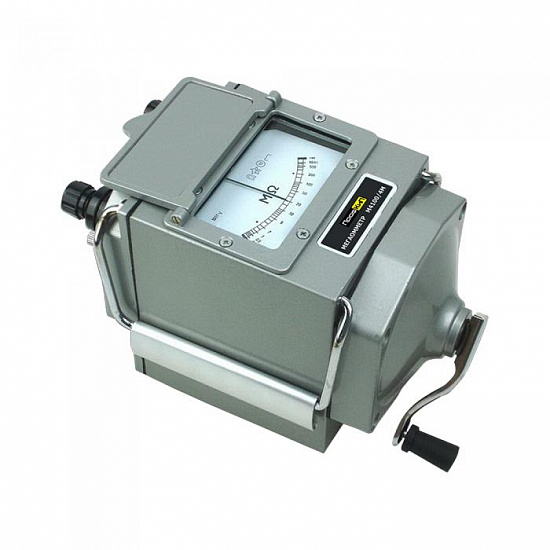

Прибор оснащен двумя зажимами для подключения измерительных кабелей, входящих в комплект поставки. На результат работы измерителя указывает стрелка механического индикатора со шкалой значений измеряемых сопротивлений. Стрелочный индикатор защищен стеклом и откидной металлической крышкой, которая предохраняет хрупкие элементы от механических воздействий в процессе транспортировки.
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Мегаомметр ПрофКИП М4100/4
| 1
|
| 2
| Измерительный кабель
| 2
|
| 3
| Проводник
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
