О товаре
Цифровой мультиметр APPA 97R является профессиональным инструментом для измерения электрических параметров. Он предназначен для использования в различных областях, таких как производство, научно-исследовательская деятельность, обслуживание и ремонт электронных устройств и систем.
Технические характеристики
| Номер в госреестре СИ |
71236-18 |
| Тип прибора |
Портативный |
| Измерение постоянного напряжения (до), В |
1000 |
| Измерение переменного напряжения (до), В |
750 |
| Измерение постоянного тока (до), А |
20 |
| Измерение переменного тока (до), А |
20 |
| Диапазон измерения сопротивления |
0 ... 30 МОм |
| Измерение температуры |
Нет |
| Тестирование диодов |
Да |
| Прозвонка цепи |
Да |
| Удержание показаний |
Да |
| Измерение True RMS |
Да |
| Тип отображения |
Цифровой с аналоговой шкалой |
| Класс |
Профессиональный |
| Выбор диапазона измерений |
Автоматический;Ручной |
| С клещами |
Нет |
| Подсветка дисплея |
Да |
| Испытание p-n перехода |
Да |
| Гарантия (мес.) |
24 |
| Страна производитель |
Тайвань |
Oписание цифрового мультиметра APPA 97R
Мультиметр Appa 97R — многофункциональный прибор, для проведения измерения следующих величин в разных условиях:
- Переменного и постоянного напряжения.
- Силы тока. Устройство работает по постоянному и переменному току.
- Истинного среднеквадратичного значения (trueRMS) сигнала произвольной формы, отличающейся от синусоиды.
- Сопротивления.
- Напряжения пробоя p-n переходов.
Кроме того, Appa 97r может использоваться для прозвонки электрических цепей и проверки диодов. Прибор оснащается цифровой и линейной (на 65 сегментов) шкалами, есть функция удержания показаний для удобства фиксации результатов измерений, автоматическая установка нуля. Поддерживается 2 способа выбора предела измерения: ручной и автоматический.
Особенности мультиметра Appa 97R

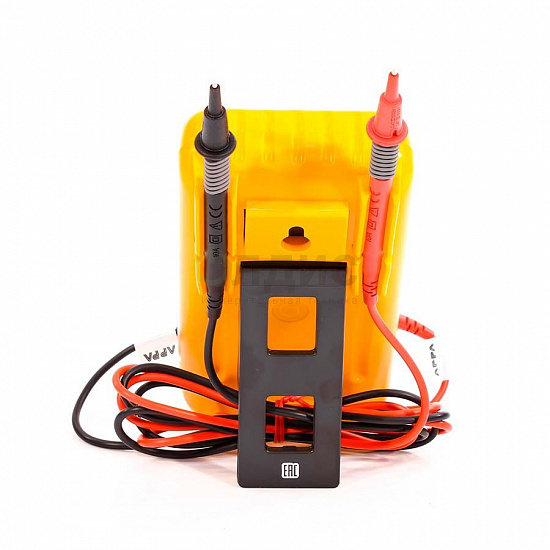

Мультиметр может питаться от двух элементов AAA 1.5В или от «Кроны». Благодаря наличию в комплекте защитного чехла, запатентованного APPA TECHNOLOGY CORP, достигаются высокие показатели устойчивости прибора к воздействию внешних факторов. Чехол также обеспечивает возможность фиксации одного или обоих измерительных щупов во время измерения, если нет подставки. Чехол используется и для крепления устройства не вертикальной поверхности. С его помощью также защищается лицевая поверхности мультиметра при хранении или транспортировке.
Влагозащищенный корпус позволяет проводить измерения в условиях повышенной влажности и даже под дождем. Защита от влаги также обеспечивается за счет наличия уплотнительного материала в швах корпуса, в разъемах, крышке отсека с элементами питания и поворотном переключателе.
Также имеется защита от ударов и падения. Она обеспечивается за счет толстых стенок корпуса, а также применения схем противоударного монтажа электронных компонентов прибора.
Защита измерительного входа Beep Guard
В модели Appa 97r реализована защита измерительного входа на основе технологии Beep Guard. При несоответствии режима измерения входу, к которому подключены измерительные щупы, подается предупредительный звуковой сигнал частотой 2 кГц.
Также для экономии заряда источника питания здесь имеется функция автоматического выключения мультиметра по истечении установленного интервала времени.
Технические характеристики мультиметра APPA 97R
| Параметр
| Значения
|
| Постоянное напряжение
|
| Пределы измерений
| 300 мВ; 3; 30; 300; 1000 В
|
| Погрешность
| ± (0,3 % + 2 ед. счета)
|
| Максимальное разрешение
| 0,1 мВ
|
| Входное сопротивление
| 10 МОм
|
| Защита входа
| 1000 В
|
| Переменное напряжение
|
| Пределы измерений
| 3; 30; 300; 750 В
|
| Погрешность
| ± (1,3 % + 4 ед. счета)
|
| Максимальное разрешение
| 1 мВ
|
| Полоса частот
| 40 Гц … 1 кГц
|
| Входной импеданс
| 10 МОм/100 пФ
|
| Защита входа
| 1000 В
|
| Постоянный ток
|
| Пределы измерений
| 300 мкА; 3; 30; 300 мА; 20 А
|
| Погрешность
| ± (1,0 % + 1 ед. счета)
|
| Максимальное разрешение
| 0,1 мкА
|
| Защита входа
| Предохранитель 16 А/500 В (вход «А»); 1 А/500 В (вход «мА»)
|
| Переменный ток
|
| Пределы измерений
| 300 мкА; 3; 30; 300 мА; 20 А
|
| Погрешность
| ± (1,5 % + 3 ед. счета)
|
| Максимальное разрешение
| 0,1 мкА
|
| Полоса частот
| 40 Гц … 1 кГц
|
| Защита входа
| Предохранитель 16 А/500 В (вход «А»); 1 А/500 В (вход «мА»)
|
| Сопротивление
|
| Пределы измерений
| 300 Ом; 3; 30; 300 кОм; 3; 30 МОм
|
| Погрешность
| ± (0,5 % + 2 ед. счета)
|
| Максимальное разрешение
| 0,1 Ом
|
| Тестовое напряжение
| 1,3 В
|
| Защита входа
| 600 В
|
| Прозвон цепи
|
| Порог срабатывания
| 50 Ом
|
| Индикация
| непрерывный звуковой сигнал частотой 2 кГц
|
| Защита входа
| 600 В
|
| Испытание P-N
|
| Максимальный ток теста
| 1,5 мА
|
| Напряжение теста
| 3,2 В
|
| Защита входа
| 600 В
|
| Общие характеристики
|
| Измерение ср. кв. зн.
| сигнал произвольной формы
|
| Максимальное индицируемое число
| 3200
|
| Линейная шкала
| 65 сегментов
|
| Скорость измерения
| Цифровая шкала: 2 изм./с
Линейная шкала: 12 изм./с
|
| Автовыключение
| 10 мин
|
| Источник питания
| 9 В (тип "Крона")
|
| Срок службы батареи
| 400 ч
|
| Условия эксплуатации
| Температура: 0 °С … 50 °С; относительная влажность: не более 80 %
|
| Габаритные размеры
| 95 х 192 х 50 мм
|
| Масса
| 550 г
|

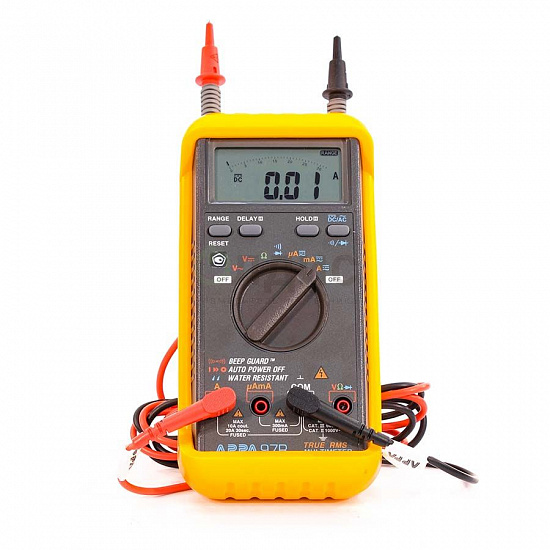

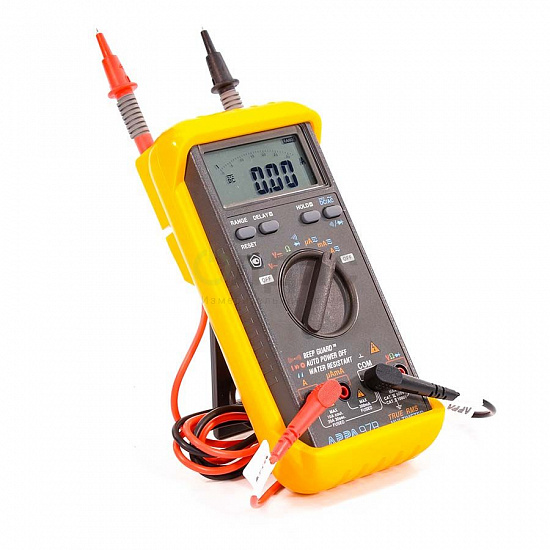

Внешний вид мультиметра APPA 97R
Индикация ЖК-дисплея мультиметра APPA 97R
- Индикатор режима удержания.
- Линейная шкала.
- Индикатор режима ручного выбора предела измерения.
- Индикаторы единиц измерения.
- Цифровая шкала.
- Индикатор
режима
измерения
переменной
составляющей.
- Индикатор разряда батареи.
- Индикатор полярности.
- Индикатор режима испытания p-n переходов.
- Индикатор режима звуковой прозвонки цепей.
- Индикатор режима измерения постоянной составляющей.

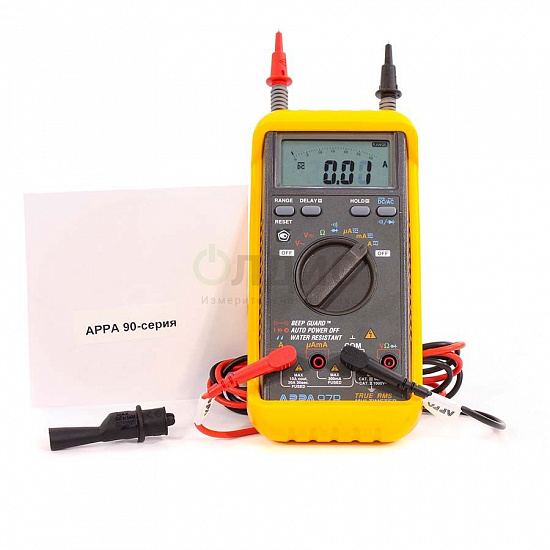

Комплектация мультиметра APPA 97R
| №
| Наименование
| Количество
|
| 1.
| Мультиметр цифровой APPA 97R
| 1
|
| 2.
| Измерительные провода
| 2
|
| 3.
| Зажим типа "крокодил"
| 1
|
| 4.
| Батарея (установлена)
| 1
|
| 5.
| Защитный чехол
| 1
|
| 6.
| Руководство по эксплуатации
| 1
|
