О товаре
Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры.
Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Технические характеристики
| Номер в госреестре СИ |
81246-21 |
| Тип прибора |
Портативный |
| Измерение постоянного напряжения (до), В |
1000 |
| Измерение переменного напряжения (до), В |
750 |
| Измерение постоянного тока (до), А |
10 |
| Измерение переменного тока (до), А |
10 |
| Диапазон измерения частоты |
0 ... 15 МГц |
| Диапазон измерения сопротивления |
0 ... 5 ГОм |
| Диапазон измерения электрической емкости |
0 ... 200 мкФ |
| Измерение температуры |
Да |
| Тестирование диодов |
Нет |
| Прозвонка цепи |
Да |
| Удержание показаний |
Да |
| Измерение True RMS |
Нет |
| Тип отображения |
Цифровой |
| Класс |
Профессиональный |
| Выбор диапазона измерений |
Ручной |
| С клещами |
Нет |
| Подсветка дисплея |
Нет |
| Испытание p-n перехода |
Да |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
190х88.5х27.5 |
| Вес нетто, кг |
0.32 |

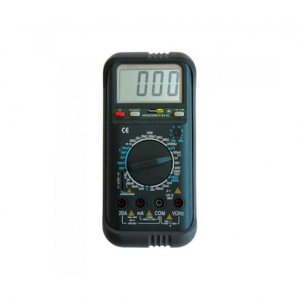

Описание вольтметра универсального ПрофКиП В7-61:
Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры.
Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Отличительные особенности ПрофКиП В7-61:
- 3¼ разрядный ЖК-дисплей
- Максимально индицируемое число: 1999
- Измерение постоянного напряжения: до 1000 В
- Измерение переменного напряжения: до 750 В
- Измерение силы постоянного /переменного тока: до 10 А
- Измерение сопротивления: до 2 ГОм
- Измерение частоты: до 15 МГц
- Измерение емкости: до 200 мкФ
- Измерение индуктивности: до 20 Гн
- Измерение скважности
- Измерение параметров транзисторов
- Автоматическая установка нуля
- Регистрация максимальных значений
- Защита измерительного входа
- Комплектуется защитным чехлом
Технические характеристики вольтметра универсального ПрофКиП В7-61:
| Напряжение постоянного тока
|
| Диапазон
| Разрешение
| Точность
|
| 200 мВ
| 0.1 мВ
| ±(0.5% + 4)
|
| 2 В
| 1 мВ
| ±(0.5% + 4)
|
| 20 В
| 10 мВ
| ±(0.5% + 4)
|
| 200 В
| 100 мВ
| ±(0.5% + 4)
|
| 1000 В
| 1 В
| ±(0.8% + 4)
|
| Входной импеданс: 10 МОм
|
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
|
| Напряжение переменного тока
|
| Диапазон
| Разрешение
| Точность
|
| 200 мВ
| 100 мкВ
| ±(1.2% + 4)
|
| 2 В
| 1 мВ
| ±(1.0% + 4)
|
| 20 В
| 10 мВ
| ±(1.0% + 4)
|
| 200 В
| 100 мВ
| ±(1.0% + 4)
|
| 700 В
| 1 В
| ±(1.5% + 4)
|
| Импеданс: 10 МОм
|
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
|
| Частота: 40 Гц … 400 Гц
|
| Сопротивление
|
| Диапазон
| Разрешение
| Точность
|
| 200 Ом
| 0.1 Ом
| ±(1.0% + 4)
|
| 2 кОм
| 1 Ом
| ±(0.8% + 4)
|
| 20 кОм
| 10 Ом
| ±(0.8% + 4)
|
| 200 кОм
| 100 Ом
| ±(0.8% + 4)
|
| 2 МОм
| 1 кОм
| ±(0.8% + 4)
|
| 20 МОм
| 10 кОм
| ±(2.0% + 4)
|
| 2000 МОм
| 1 МОм
| ±(5.0% + 10)
|
| Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)
|
| Сила постоянного тока
|
| Диапазон
| Разрешение
| Точность
|
| 2 мА
| 1 мкА
| ±(0.8% + 4)
|
| 20 мА
| 10 мкА
| ±(0.8% + 4)
|
| 200 мА
| 100 мкА
| ±(1.2% + 4)
|
| 20 А
| 10 мА
| ±(2.0% + 4)
|
| Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
|
| Максимальный входной ток: 20 А (до 15 секунд)
|
| Сила переменного тока
|
| Диапазон
| Разрешение
| Точность
|
| 2 мА
| 1 мкА
| ±(1.2% + 4)
|
| 20 мА
| 10 мкА
| ±(1.2% + 4)
|
| 200 мА
| 100 мкА
| ±(2.0% + 4)
|
| 20 А
| 10 мА
| ±(3.0% + 5)
|
| Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
|
| Максимальный входной ток: 20 А (до 15 секунд)
|
| Частота: 40 Гц … 400 Гц
|
| Емкость
|
| Диапазон
| Разрешение
| Точность
|
| 20 нФ
| 10 пФ
| ±(2.5% + 5)
|
| 200 нФ
| 100 пФ
| ±(2.5% + 5)
|
| 2 мкФ
| 1нФ
| ±(2.5% + 5)
|
| 20 мкФ
| 10 нФ
| ±(2.5% + 5)
|
| 200 мкФ
| 100 нФ
| ±(5.0% + 4)
|
| Примечание: Не подавать напряжение!
|
| Испытание коэффициента HFE транзисторов
|
| HFE
| На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ)
| Ток базы около 10 мкА, напряжение Vкэ около 2,8 В
|
| Индуктивность
|
| Диапазон
| Разрешение
| Точность
|
| 2 мГн
| 1 мкГн
| ±(2.5% + 5)
|
| 20 мГн
| 10 мкГн
| ±(2.5% + 5)
|
| 200 мГн
| 100 мкГн
| ±(2.5% + 5)
|
| 2 Гн
| 1 мГн
| ±(2.5% + 5)
|
| 20 Гн
| 10 мГн
| ±(5.0% + 4)
|
| Примечание: Не подавать напряжение!
|
| Частота
|
| Диапазон
| Разрешение
| Точность
|
| 2 кГц
| 1 Гц
| ±(5.0% + 4)
|
| 20 кГц
| 10 Гц
| ±(5.0% + 4)
|
| 200 кГц
| 100 Гц
| ±(5.0% + 4)
|
| 2000 кГц
| 1 кГц
| ±(5.0% + 4)
|
| 10 МГц
| 10 кГц
| ±(5.0% + 4)
|
| Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
|
| Температура
|
| Диапазон
| Разрешение
| Точность
|
| -40°С … 400°С
| 1°С
| ±(0.8% + 4)
|
| 400°С … 1000°С
| 1°С
| ±(1.5% + 15)
|
Условия эксплуатации вольтметра универсального ПрофКиП В7-61
Температура окружающего воздуха: 18°С … 28°С
Относительная влажность: 40% … 80%
Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.
Условия транспортирования вольтметра универсального ПрофКиП В7-61
Температура окружающего воздуха: -10°С … 40°С
Относительная влажность: не более 90%
Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.
Общие данные вольтметра универсального ПрофКиП В7-61
Питание: 9 В, тип «Крона»
Габаритные размеры: 190х88.5х27.5 мм
Вес: 0.320 кг
Комплект поставки вольтметра универсального ПрофКиП В7-61
| Наименование
| Количество
|
| Вольтметр универсальный ПрофКиП В7-61
| 1 шт.
|
| Измерительные провода
| 1 шт.
|
| Термопара К-типа
| 1 шт.
|
| Защитный чехол
| 1 шт.
|
| Руководство по эксплуатации
| 1 шт.
|
