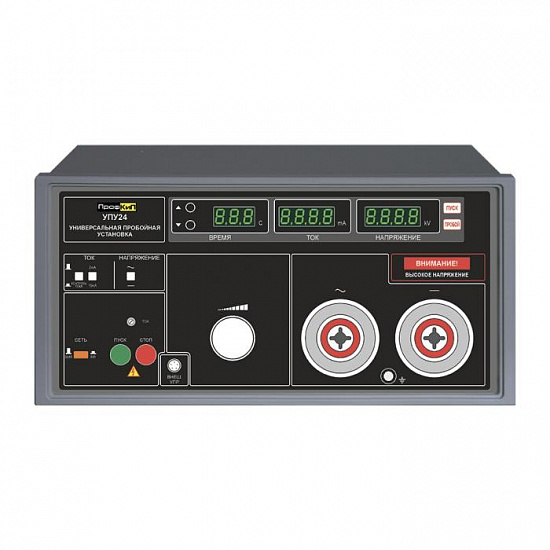

Описание универсальной пробойной установки ПрофКИП УПУ24:
Высоковольтная пробойная установка ПрофКИП УПУ24 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы, для проведения испытаний на проверку напряжения пробоя, измерения тока утечки и других показателей эффективности электрической безопасности изоляции силовых кабелей, электроустановок, диэлектриков, средств защиты и т.д. Также ПрофКИП УПУ24 может выступать в качестве источника питания высокого напряжения постоянного тока, для проверки характеристик компонентов и приборов.
Отличительные особенности ПрофКИП УПУ24:
- Генерирование напряжения постоянного и переменного тока от 0,00 кВ до 20 кВ;
- Измерение тока утечки до 20 мА;
- Гибкая настройка порога тока утечки и времени испытания;
- Световая и звуковая индикация критических событий;
- Яркий цифровой дисплей с отображением тока, напряжения и таймера;
- Компактный корпус, низкий вес;
Технические характеристики универсальной пробойной установки ПрофКИП УПУ24:
| Величина | Параметр | Значения |
|---|---|---|
| Напряжение переменного тока | Выходное напряжение | 0,00 кВ … 20,00 кВ |
| Максимальная выходная мощность | 200 ВА | |
| Максимальный ток | 10 мА | |
| Диапазон тока | 2 мА, 10 мА | |
| Форма выходного сигнала | синусоидальная волна | |
| Искажение формы сигнала | ≤5% | |
| Время испытания | 0,0 с … 999 С | |
| Напряжение постоянного тока | Выходное напряжение | 0,00 кВ … 20,00 кВ |
| Максимальная выходная мощность | 200 ВА | |
| Максимальный ток | 10 мА | |
| Диапазон тока | 2 мА, 10 мА | |
| Пульсации | ≤5% | |
| Время испытания | 0,0 с … 999 С | |
| Вольтметр | Диапазон | 0,00 кВ … 20,00 кВ |
| Точность | ±(5% + 5 знач.) | |
| Разрешение | 10 В | |
| Отображаемое значение | среднеквадратическое | |
| Амперметр | Диапазон измерения переменного тока | 0,100 мА … 10,00 мА |
| Диапазон измерения постоянного тока | 0.,100 мА … 10,00 мА | |
| Разрешение | 2 мА: 1 мкА 20 мА: 10 мкА | |
| Точность | ±(5% + 5 знач.) | |
| Таймер | Диапазон | 0,0 с … 999 С |
| Минимальное размерешение | 0,1 с | |
| Точность | ±(1% + 50 мс) | |
| Общие данные | ||
| Питание | 220 В, 60 Гц | |
| Габаритные размеры | 440 х 340 х 220 мм | |
| Вес | 28 кг | |
Комплект поставки ПрофКИП УПУ24:
| № | Наименование | Количество |
|---|---|---|
| 1 | Универсальная пробойная установка ПрофКИП УПУ24 | 1 |
| 2 | Набор тестовых зажимов | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Руководство по эксплуатации | 1 |
