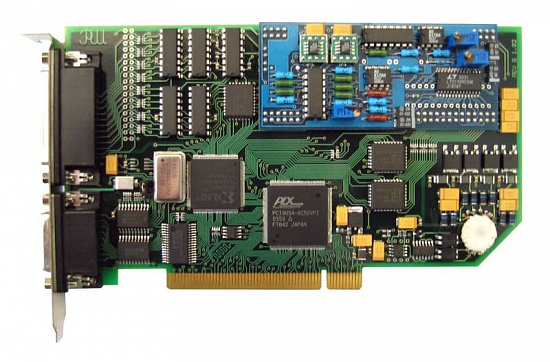

Описание платы сбора данных ЛА-1.5PCI-14:
Непрерывный сбор с последующей записью на диск или обработкой в реальном времени. Построение многоканальных цифровых регистраторов и анализаторов. Хорошая замена аналоговых самописцев и магнитофонов.
Применение платы сбора данных ЛА-1.5PCI-14:
- многоканальный сбор данных;
- автоматизированные системы управления технологическими процессами;
- осциллограф цифровой запоминающий;
- самописец
- вольтметр среднеквадратический широкополосный
Особенности платы сбора данных ЛА-1.5PCI-14:
- 14 разрядный АЦП, время преобразования – 2,5 мкс;
- 32 однополюсных каналов или 16 дифференциальных каналов;
- входное сопротивление не менее 9 МОм;
- программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В (для каждого канала);
- число эффективных разрядов 12,5 для частоты входного сигнала 5 кГц;
- передача данных в режиме Bus-Master с возможностью генерации прерывания в произвольной точке буфера данных;
- буферная память типа FIFO 2048Слов;
- высокостабильный кварцевый генератор 50 МГц и программируемый делитель частоты от 5 до 31 для таймера обеспечивает широкую сетку частот дискретизации; запуск АЦП от внутреннего кварцевого генератора; программный; от внешней тактовой частоты;
- 16 цифровых линий: 8 - ввода и 8 - вывода;
- три шестнадцатиразрядных счётчика;
- разъём DHS-26 для цифровых линий и DHS-44 для аналоговых.
Характеристики платы сбора данных ЛА-1.5PCI-14:
| Параметр | Значения |
|---|---|
| АНАЛОГОВЫЙ ВХОД | |
| Количество аналоговых каналов | 32 однополюсных или 16 дифференциальных |
| Входное сопротивление (импеданс) | более 100 МОм. |
| Тип АЦП | последовательного приближения |
| Количество бит в выходном регистре АЦП | 14 |
| Максимальная частота выборок | 400кГц. |
| Время преобразования | 2,5 мкс |
| Диапазоны входного сигнала | ± 10В.. ± 0,05В (индивидуально программируемый КУ на каждый канал). |
| Память на плате FIFO | 2048 cлов |
| Защита по напряжению | ± 15 В |
| ЦИФРОВОЙ ПОРТ | |
| Количество линий | 8 выв и 8 вв (с защёлкой). |
| Уровни и пороговые значения | ТТЛ совместимый. |
| СЧЕТЧИКИ/ТАЙМЕРЫ | |
| Количество каналов | 3 |
| Разрядность счётчиков/таймеров | 16 |
| Разрядность внешнего интерфейса | 8 |
| Количество режимов | 6 |
| Тип кода | двоичный или двоично-десятичный |
| Уровни и пороговые значения | ТТЛ совместимый |
| Частота задающего кварцевого генератора | 50 МГц |
| Программируемый делитель | от 5 до 31 |
| Абсолютная точность задания частоты | 10-4 |
| ОБЩАЯ ИНФОРМАЦИЯ | |
| Шина интерфейса с ПЭВМ | PCI Bus master |
| Потребляемая мощность | +5В, 950 мА |
| Габариты | 186 x 107 мм |
