0 отзывов

Артикул: РИ-10M2

Код товара: 168848

Посмотрите со всех сторон в 3D
ЭРСТЕД
ЭРСТЕД
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Тип прибора — Импульсный
  • Класс защиты — IP67
  • Гарантия (мес.) — 12
  • Страна производитель — Россия
  • Вес нетто, кг — 2
  • Габаритные размеры, мм — 240х200х115
Все характеристики Подробное описание
192 000 ₽

О товаре

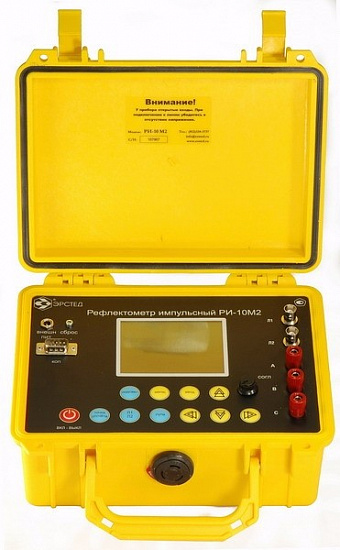

Импульсный рефлектометр-мост РИ-10М2 СТРИЖ - прибор, сочетающий в одном корпусе функции импульсного рефлектометра и кабельного моста.

РИ-10М2 СТРИЖ – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом. Прибор выполнен в защищённом – герметичном и ударопрочном корпусе.

Технические характеристики

Тип прибора Импульсный
Класс защиты IP67
Гарантия (мес.) 12
Страна производитель Россия
Вес нетто, кг 2
Габаритные размеры, мм 240х200х115

Описание защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ

Импульсный рефлектометр-мост РИ-10М2 СТРИЖ - прибор, сочетающий в одном корпусе функции импульсного рефлектометра и кабельного моста.

РИ-10М2 СТРИЖ – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом. Прибор выполнен в защищённом – герметичном и ударопрочном корпусе.

Импульсный рефлектометр-мост РИ-10М2 СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:

  • Медножильные кабели связи (ТПП, МКС и прочее);
  • Кабели сигнализации и управления (СБПЗАВпШп и прочее);
  • Телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
  • Компьютерные сети (СКС и прочее);
  • Воздушные кабельные линии;
  • Силовые кабели (АСБ, ВВГ, СИП и прочее);

Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ?мкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание). Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.

Отличительные особенности:

  • Измерение симметричных и несемметричных кабелей;
  • Высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
  • Возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
  • Подавление асинхронных помех;
  • Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
  • Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
  • Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
  • Сравнение с рефлектограммой из памяти прибора;
  • Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
  • Встроенная таблица характеристик кабеля (для моста);
  • Возможность обмена данными с ПК;
  • Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
  • Защищ?нное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67).

Технические характеристики импульсного рефлектометра-моста РИ-10М2 СТРИЖ

Параметр Значения
Блок рефлектометра
Диапазон измерения расстояния (временной задержки) от 0 до 50 000 м (от 0 до 500 мкс)
Поддиапазоны измерений 0 – 125 м (0 – 1,5 мкс);
0 – 500 м (0 -5 мкс);
0 – 1 000 м (0 - 10 мкс);
0 – 2 500 м (0 - 25 мкс);
0 – 5 000 м (0 - 50 мкс);
0 – 12 500 м (0 - 125 мкс);
0 – 25 000 м (0 - 250 мкс);
0 – 50 000 м (0 - 500 мкс);
Инструментальная погрешность измерения расстояния от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500
Эффективная частота дискретизации 100 МГц
Длительность зондирующего импульса от 10 нс до 20 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку
Чувствительность приёмного тракта не хуже 1 мВ
Диапазон перекрываемого затухания не менее 80 дБ
Диапазон установки коэффициента укорочения от 1.00 до 3.00, с шагом 0.01
Энергонезависимая память на 100 рефлектограмм
на 200 коэффициентов укорочения
Блок кабельного моста
Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции при измерительном напряжении постоянного тока (180 ± 10) В:
в диапазоне от 10 кОм до 999 кОм ± 0,01R
в диапазоне от 1 МОм до 999 МОм ± 0,02R
в диапазоне от 1000 МОм до 10000 МОм ± 0,1R
Пределы допускаемой абсолютной погрешности измерения электрической ёмкости в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне от 1 В до 200 В ±(0,01U+1) В
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц в диапазоне от 10 В до 250 В ±(0,02U+2) В
Энергонезависимая память на 100 характеристик кабеля
Общие характеристики
Дисплей Монохромный 3,8” (320 x 240 пикселей)
Время непрерывной работы от аккумулятора не менее 8 часов
Время непрерывной работы от блока питания не ограничено
Диапазон рабочих температур от -20 °С до +40 °С
Габаритные размеры 240x200x115 мм
Масса 2 кг

Комплектация импульсного рефлектометра-моста РИ-10М2 СТРИЖ

Наименование Количество
1 Защищённый импульсный рефлектометр-мост РИ-10М2 СТРИЖ 1
2 Блок питания (зарядное устройство) 1
3 Кабель соединительный для рефлектометра 1,5 м 2
4 Кабель соединительный для моста 1,5 м 3
5 Кабель COM-to-COM 1
6 Руководство по эксплуатации РИ-10М2 1
7 Компакт-диск с программным обеспечением 1
8 Сумка для аксессуаров 1
Преимущества
  • Измерение симметричных и несемметричных кабелей
  • Высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км
  • 2 м - 20 м в диапазонах 5 км – 50 км
  • Возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени
  • Подавление асинхронных помех
  • Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы
  • Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения
  • Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
  • Сравнение с рефлектограммой из памяти прибора
  • Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения
  • Встроенная таблица характеристик кабеля (для моста)
  • Возможность обмена данными с ПК
  • Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора
  • Защищѐнное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67)
Комплектация
  • Рефлектометр импульсный РИ-10М2 СТРИЖ
  • Блок питания (зарядное устройство)
  • Кабель соединительный для рефлектометра 1.0 м, 75 Ом, BNC.M-крокодилы (2 шт.)
  • Кабель соединительный для рефлектометра 1.0 м, 75 Ом, BNC.M-крокодилы (3 шт.)
  • Кабель COM to COM
  • Сумка для аксессуаров
  • Руководство по эксплуатации РЭ
