| Диапазон
| Разрешение
| Основная погрешность
| Полное входное сопротивление
|
| 500,00 мВ
| 0,01 мВ
| ± (0,1% и.в.+ 4 е.м.р)
| 10 МОм
|
| 5,0000 В
| 0,0001 В
|
| 50,000 В
| 0,001 В
|
| 500,00 В
| 0,01 В
|
| 1000,0 В
| 0,01 В
| ± (0,2% и.в.+ 5 е.м.р)
|
| Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
|
| Напряжение переменного тока (True RMS)
|
| Диапазон
| Разрешение
| Основная погрешность
| Полное входное сопротивление
|
| 500,00 мВ
| 0,01 мВ
| ± (1,0% и.в.+ 9 е.м.р)
| 10 МОм
|
| 5,0000 В
| 0,0001 В
|
| 50,000 В
| 0,001 В
|
| 500,00 В
| 0,01 В
|
| 1000,0 В
| 0,1 В
|
Значения напряжения переменного тока определены в интервале 5…100% диапазона;
Диапазон частоты: 50…1000 Гц (синусоидальный сигнал), 50/60 Гц (все сигналы);
Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
|
| Переменный ток (True RMS)
|
| Диапазон
| Диапазон частот
| Разрешение
| Основная погрешность
|
| 1000,0 A
| 50…100 Гц
| 0,1 A
| ± (2,8% и.в. + 8 е.м.р)
|
| 3000,0 А
| 50 Гц
|
| Значения силы тока определены в границах от 5 до 100% диапазона.
|
| Постоянный ток
|
| Диапазон
| Разрешение
| Основная погрешность
|
| 1000,0 A
| 0,1 A
| ± (2,5% и.в. + 5 е.м.р)
|
| Сопротивление
|
| Диапазон
| Разрешение
| Основная погрешность
|
| 500,00 Ом
| 0,01 Ом
| ± (1,0% и.в. + 9 е.м.р)
|
| 5,0000 кОм
| 0,0001 кОм
| ± (1,0% и.в. + 4 е.м.р)
|
| 50,000 кОм
| 0,001 кОм
|
| 500,00 кОм
| 0,01 кОм
|
| 5,0000 MОм
| 0,0001 MОм
| ± (1,0% и.в. + 9 е.м.р)
|
| 50,000 MОм
| 0,001 MОм
| ± (1,0% и.в. + 10 е.м.р)
|
| Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS
|
| Ёмкость
|
| Диапазон
| Разрешение
| Основная погрешность
|
| 500,00 нФ
| 5,0000 мФ
| ± (4,0% и.в. + 40 е.м.р)
|
| 5,0000 мкФ
| 0,0001 мкФ
| ± (5,0% и.в. + 9 е.м.р)
|
| 50,000 мкФ
| 0,001 мкФ
| ± (6,0% и.в. + 9 е.м.р)
|
| 500,00 мкФ
| 0,01 мкФ
|
| 5,0000 мФ
| 0,0001 мФ
|
| Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS
|
| Температура
|
| Диапазон
| Разрешение
| Основная погрешность
|
| -100,0...1000 °C
| 0,1 или 1 °C
| ± (1,0% и.в. + 2°C)
|
Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
Погрешность температурного зонда не учитывается.
|
| Частота
|
| Диапазон
| Разрешение
| Основная погрешность
|
| 50,000 Гц
| 0,001 Гц
| ± (0,3% и.в. + 2 е.м.р)
|
| 500,00 Гц
| 0,01 Гц
|
| 5,0000 кГц
| 0,0001 кГц
|
| 50,000 кГц
| 0,001 кГц
|
| 500,00 кГц
| 0,01 кГц
|
| 5,0000 МГц
| 0,0001 МГц
|
| 50,000 МГц
| 0,001 МГц
|
Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
Чувствительность: > 0,8 В RMS для 20…80% заполнения цикла и < 100 кГц. > 5 В RMS для 20…80% заполнения цикла и > 100 кГц.
|
| Питание измерителя
| Батарея 1,5 В типа LR6 (АА) - 2 шт.
|
| Категория электробезопасности
| CAT IV/600 В CAT III/1000 В
|
| Диапазон рабочих температур
| 5…40 °C при относительной влажности < 80%
|
| Диапазон температур при хранении
| -20…60 °C при относительной влажности < 80%
|
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)
| IP40
|
| Нормальные условия для поверки
| Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 %
|
| Уровень загрязнения
| 2
|
| Размеры
| 230 x 76 x 40 мм
|

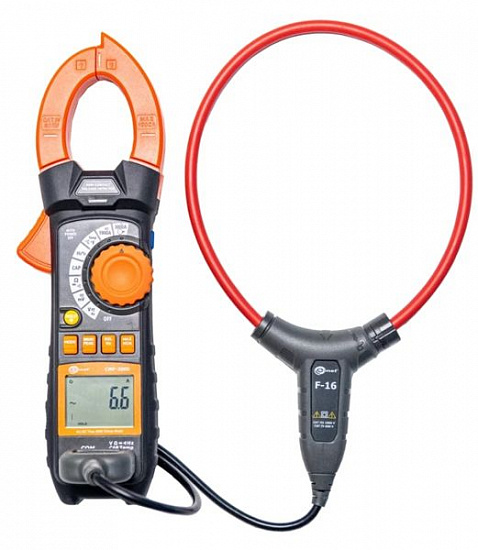

| Размеры гибких клещей
| 140 х 180 мм
|
| Масса
| 501 гр. (с элементами питания)
|
| Дисплей
| ЖКИ с подсветкой на 5 цифр
|
| Высота над уровнем моря
| ˂ 2000 м
|
| Зев клещей
| 48 мм
|
| Тестирование диодов
| I=0,3 мA, U0˂2,8 В DC
|
| Целостность цепи
| звуковая индикация R<50 Ом при I ˂ 0,5 мА
|
| Индикация превышения диапазона
| OL
|
| Частота измерений
| 2 изм./сек
|
| Входное сопротивление
| 10 MОм (AC/DC)
|
| Диапазон бесконтактного индикатора переменного напряжения
| 10…1000 В (50/60 Гц)
|
| Время отклика для функции PEAK
| 1 мс
|
| Функция INRUSH: - время дискретизации - время интеграции
| 37,5 Гц (RMS), 2,4576 МГц (часы) 106 мс
|
| Коэф.пиковых значений для 50/60 Гц и показаний из 5…100% диапазона: - диапазон 40…400 А - диапазон 1000 А
| 3,0 1,4
|
| Полоса частот
| 50…1000 Гц
|
| Время бездействия до самоотключения
| 30 мин.
|
| Макс. высота падения
| 2 м
|
| Датчик температуры
| Термоэлектрический зонд типа К
|
| Класс защиты
| Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
|
| Соответствие требованиям ГОСТ
| ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
|
