О товаре
Электроизмерительные клещи-ваттметр АРРА 135 являются портативными цифровыми многофункциональными приборами. Модель предназначена для измерения (без разрыва цепи) переменного тока. При подключении штатных измерительных проводов: постоянного и переменного напряжения, частоты переменного напряжения и тока, активной мощности в 1Ф и 3Ф сетях, коэф. мощности (PF), коэф. гармоник напряжения и тока (THD %), действ. значения гармоник тока и напряжения (до 25-й), сопротивления постоянному току.
Обеспечивает измерение бросков пускового тока (INRUSH), проверку диодов (p-n переходов), а также контроль целостности низкоомных цепей с выдачей акустического сигнала («прозвон» цепи), бесконтактное детектирование фазного напряжения, а также оснащены функцией регистрации МАКС/МИН/СРЕД значений, пиковых значений.
Технические характеристики
| Номер в госреестре СИ |
49302-12 |
| Измерение постоянного напряжения (до), В |
1000 |
| Измерение переменного напряжения (до), В |
1000 |
| Измерение постоянного тока (до), А |
600 |
| Измерение переменного тока (до), А |
600 |
| Диапазон измерения частоты |
0 ... 10 кГц |
| Диапазон измерения сопротивления |
0 ... 100 кОм |
| Измерение True RMS |
Да |
| Измерение мощности |
Да |
| Измерение сопротивления |
Да |
| Измерение частоты тока |
Да |
| Диаметр захвата (мм) |
37 |
| Измерение температуры |
Да |
| Тестирование диодов |
Да |
| Прозвонка цепи |
Да |
| Удержание показаний |
Да |
| Тип отображения |
Цифровой с аналоговой шкалой |
| Класс |
Профессиональный |
| Выбор диапазона измерений |
Автоматический;Ручной |
| С клещами |
Да |
| Подсветка дисплея |
Да |
| Гарантия (мес.) |
24 |
| Страна производитель |
Тайвань |
| Габаритные размеры, мм |
87х239х51 |
| Вес нетто, кг |
0.38 |
Описание токоизмерительных клещей APPA 135
Электроизмерительные клещи-ваттметр АРРА 135 являются портативными цифровыми многофункциональными приборами. Модель предназначенна для измерения (без разрыва цепи) переменного тока. При подключении штатных измерительных проводов: постоянного и переменного напряжения, частоты переменного напряжения и тока, активной мощности в 1Ф и 3Ф сетях, коэф. мощности (PF), коэф. гармоник напряжения и тока (THD %), действ. значения гармоник тока и напряжения (до 25-й), сопротивления постоянному току.
Обеспечивет измерение бросков пускового тока (INRUSH), проверку диодов (p-n переходов), а также контроль целостности низкоомных цепей с выдачей аккустического сигнала («прозвон» цепи), бесконтактное детектирование фазного напряжения, а также оснащены функцией регистрации МАКС/МИН/СРЕД значений, пиковых значений.
Отличительные особенности:
- Измерение переменного (TRMS) тока: до 600 А
- Измерение постоянного и переменного (TRMS) напряжения (до 1000 В)
- Измерение: активная мощн. до 600 кВт, коэф. мощн. (PF), частота (ток/напряж.)
- Измерение постоянного тока от 1 мкА (режим "μА")
- Регистрация бросков пускового тока (Inrush current)
- Регистрация макс / мин / сред значений тока и напряжения
- Измерение гармоник напряжения и тока (до 25-й)
- Измерение температуры
- Измерение ёмкости (до 4 мФ), сопротивления (до 100 кОм), прозвонка, тест диодов
- Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз
- ЖК-дисплей с автоподсветкой, графическая шкала, автовыкл.
- Противоударное исполнение (допускает падение с высоты до 1,3 м)
- Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В)
Технические характеристики токовых клещей APPA 135
| Параметр
| Значение
|
| Измерение напряжения (автовыбор AC/DC)
|
| Диапазон измерений (AC/DC)
| 0,01 … 100 … 1000 В
|
| Разрешение
| 0,01В
|
| Погрешность измерения (DCV)
| ± 0,7% + 2 ед. счёта
|
| Погрешность измерения (ACV)
| ± 1,0% + 5 ед. счёта
|
| Полоса частот
| 50 Гц … 500 Гц
|
| Измерение силы тока (автовыбор AC/DC)
|
| Диапазон измерений (ACA)
| 0,1 … 100A … 600 А
|
| Разрешение
| 0,01 А
|
| Погрешность измерения (AC/DC)
| ± 1,5% + 5 ед. счёта
|
| Полоса частот
| 50 Гц … 500 Гц
|
| Измерение бросков тока (INRUSH)
|
| Предел измерений (50 / 60Гц)
| 600 А
|
| Погрешность измерения
| ± (2,5% + 5 ед. счёта)
|
| Чувствительность
| 10 В / 10 А (скз)
|
| Период интегрирования
| 100 мс
|
| Постоянный ток (МКА)
|
| Предел измерений
| 1000 мкА
|
| Погрешность
| ± (1,7 % + 2 ед. счета)
|
| Максимальное разрешение
| 0,1 мкА
|
| Активная мощность (W)
|
| Пределы измерений
| 10 кВт … 600 кВт
|
| Макс. разрешение
| 1 Вт
|
| Погрешность измерения
| ± 2,5% + 5 ед. счёта
|
| Коэфф. мощности (PF)
|
| Диапазон измерений
| - 1,00 … +1,00
|
| Разрешение
| 0,01
|
| Погрешность измерения
| ± 3°
|
| Коэффициент гармоник (THD)
|
| Диапазон измерений
| 0,1 % … 100 %
|
| Разрешение
| 0,1
|
| Погрешность измерения
| ± (3,0% + 10 ед. счёта)
|
| Чувствительность
| 10 В / 10 А (скз)
|
| Полоса частот
| 45 Гц … 65 Гц
|
| Гармоники (ток/напряжение)
|
| Диапазон измерений (№)
| 01 … 12
|
| Чувствительность
| 10 В / 10 А (скз)
|
| Погрешность измерения
| ± (5,0% + 10 ед. счёта)
|
| Частота (HZ)
|
| Основная гармоника
| 20 Гц … 10 кГц
|
| Разрешение
| 0,1 Гц
|
| Погрешность измерения
| ± (0,5% + 3 ед. счёта)
|
| Чувствительность
| 10 В/ 10 А (скз)
|
| Сопротивление и целостность цепи
|
| Пределы измерений
| 1 кОм/ 10 кОм/ 100 кОм
|
| Макс. разрешение
| 0,01 Ом
|
| Погрешность измерения
| ± (1,0% + 3 ед. счёта )
|
| Прозвонка цепи
| до 30 Ом (зв. сигнал частотой 2 кГц)
|
| Испытание P-N перехода
|
| Диапазон измерений
| 0,4…0,8 В
|
| Погрешность измерения
| ± (1,5% + 5 ед. счёта )
|
| Тестовое напряжение ХХ
| 3 В
|
| Измерение емкости
|
| Пределы измерений
| 4; 40; 400 мкФ;4 мФ
|
| Макс. разрешение
| 0,1 мкФ
|
| Погрешность
| ± (1,9 % + 8 ед. счета)
|
| Температура
|
| Диапазон измерений
| -50 … 1000 °С
|
| Разрешение
| 0,1° С
|
| Погрешность измерения
| ± (1,0% + 0,8° С)
|
| Общие данные
|
| Тип преобразователя
| Датчик Холла
|
| Макс. индицируемое число
| 10
|
| Скорость измерения
| 3 изм./с
|
| Макс. диаметр провода
| 37 мм
|
| Источник питания
| 9 В х 1 (тип Крона)
|
| Ресурс источника питания
| 300 ч
|
| Автовыключение
| 15 мин
|
| Условия эксплуатации
| 0 °С … 50 °С, отн. влажность не более 80 %
|
| Габаритные размеры
| 87 х 239 х 51 мм
|
| Масса
| 380 г
|

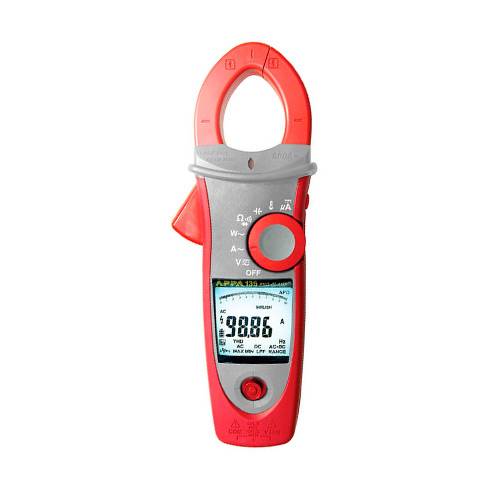

Внешний вид APPA 135
- Клещи (разводные) преобразователя тока
- Св./д индикатор фазного напряжения
- Курок механизма развода клещей
- Кнопка двойного назначения:
- режим «Удержание показаний» (HOLD)
- установка «0» в режиме DCA (пост. ток) (нажать 2 сек)
- Поворотный переключатель режимов измерений
- ЖК-дисплей с графической шкалой
- Джойстик–навигатор для выбора и ввода функций в меню
- Вход для режимов V/Ω/ (+) (изм. напряжения/ сопротивления/ ёмкости).
- Общий вход COM / ⊥(-).
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Клещи электроизмерительные APPA 135
| 1 - шт.
|
| 2
| Измерительные провода ATL-3N
| 2 - шт.
|
| 3
| Транспортная сумка
| 1 - шт.
|
| 4
| Термопара TP90
| 1 - шт.
|
| 5
| Источник питания (Крона 9В)
| 1 - шт.
|
| 6
| Руководство по эксплуатации
| 1 - шт.
|
