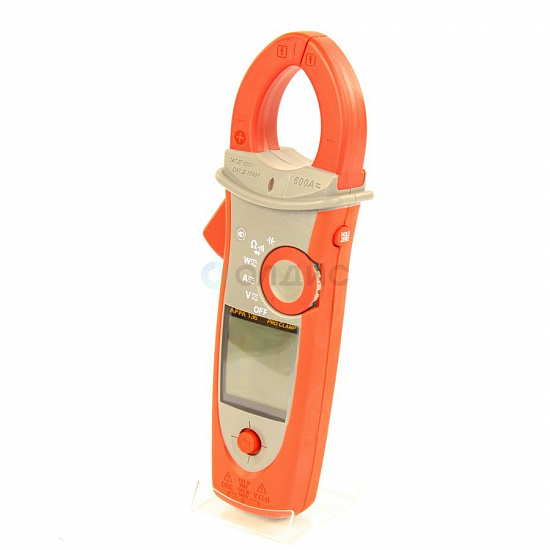

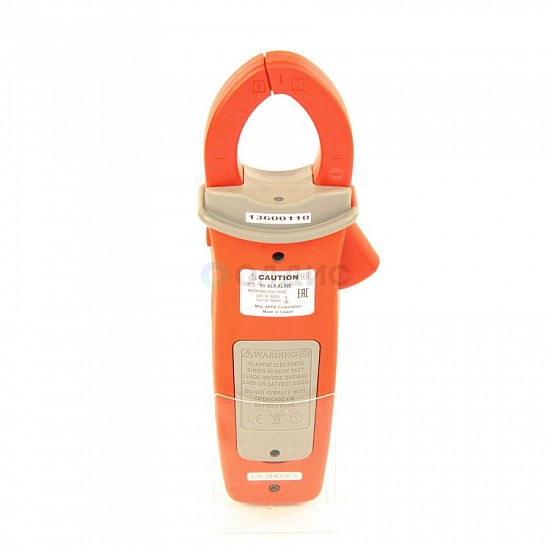

APPA 136 Клещи токовые

О товаре

Электроизмерительные клещи-ваттметр АРРА 136 являются портативными цифровыми многофункциональными приборами. Модель предназначена для измерения (без разрыва цепи): постоянного тока, переменного тока. При подключении штатных измерительных проводов: постоянного и переменного напряжения, частоты переменного напряжения и тока, активной мощности в 1Ф и 3Ф сетях, коэф. мощности (PF), коэф. гармоник напряжения и тока (THD %), действ. значения гармоник тока и напряжения (до 25-й), сопротивления постоянному току.

Обеспечивают измерение бросков пускового тока (INRUSH), проверку диодов (p-n переходов), а также контроль целостности низкоомных цепей с выдачей акустического сигнала («прозвон» цепи), бесконтактное детектирование фазного напряжения, а также оснащены функцией регистрации МАКС/МИН/СРЕД значений, пиковых значений.

Технические характеристики

Измерение сопротивления	Да
Измерение True RMS	Да
Постоянный ток I, А	600
Измерение частоты тока	Да
Постоянное напряжение U, В	1000
Переменный ток I, А	600
Диаметр захвата (мм)	37
Переменное напряжение U, В	1000
Измерение мощности	Да
Измерение температуры	Нет
Номер в госреестре СИ	49302-12
Гарантия (мес.)	24
Страна производитель	Тайвань
Вес нетто, кг	0.38
Габаритные размеры, мм	87х239х51

Описание токоизмерительных клещей APPA 136

Отличительные особенности:

Измерение переменного (TRMS) тока: до 600 А
Измерение постояннного тока: до 600 А
Измерение постоянного и переменного (TRMS) напряжения (до 1000 В)
Измерение: активная мощн. до 600 кВт, коэф. мощн. (PF), частота (ток/напряж.)
Регистрация бросков пускового тока (Inrush current)
Регистрация макс / мин / сред значений тока и напряжения
Измерение гармоник напряжения и тока (до 25-й)
Измерение ёмкости (до 4 мФ), сопротивления (до 100 кОм), прозвонка, тест диодов
Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз
ЖК-дисплей с автоподсветкой, графическая шкала, автовыкл.
Противоударное исполнение (допускает падение с высоты до 1,3 м)
Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В)

Технические характеристики токовых клещей APPA 136

Параметр	Значение
Измерение напряжения (автовыбор AC/DC)
Диапазон измерений (AC/DC)	0,01 … 100 … 1000 В
Разрешение	0,01В
Погрешность измерения (DCV)	± 0,7% + 2 ед. счёта
Погрешность измерения (ACV)	± 1,0% + 5 ед. счёта
Полоса частот	50 Гц … 500 Гц
Измерение силы тока (автовыбор AC/DC)
Диапазон измерений (ACA)	0,1 … 100A … 600 А
Диапазон измерений (DCA)	0,1 … 600 А
Разрешение	0,01 А
Погрешность измерения (AC/DC)	± 1,5% + 5 ед. счёта
Полоса частот	50 Гц … 500 Гц
Измерение бросков тока (INRUSH)
Предел измерений (50 / 60Гц)	600 А
Погрешность измерения	± (2,5% + 5 ед. счёта)
Чувствительность	10 В / 10 А (скз)
Период интегрирования	100 мс
Активная мощность (W)
Пределы измерений	10 кВт … 600 кВт
Макс. разрешение	1 Вт
Погрешность измерения	± 2,5% + 5 ед. счёта
Коэфф. мощности (PF)
Диапазон измерений	- 1,00 … +1,00
Разрешение	0,01
Погрешность измерения	± 3°
Коэффициент гармоник (THD)
Диапазон измерений	0,1 % … 100 %
Разрешение	0,1
Погрешность измерения	± (3,0% + 10 ед. счёта)
Чувствительность	10 В / 10 А (скз)
Полоса частот	45 Гц … 65 Гц
Гармоники (ток/напряжение)
Диапазон измерений (№)	01 … 12
Чувствительность	10 В / 10 А (скз)
Погрешность измерения	± (5,0% + 10 ед. счёта)
Частота (HZ)
Основная гармоника	20 Гц … 10 кГц
Разрешение	0,1 Гц
Погрешность измерения	± (0,5% + 3 ед. счёта)
Чувствительность	10 В/ 10 А (скз)
Сопротивление и целостность цепи
Пределы измерений	1 кОм/ 10 кОм/ 100 кОм
Макс. разрешение	0,01 Ом
Погрешность измерения	± (1,0% + 3 ед. счёта )
Прозвонка цепи	до 30 Ом (зв. сигнал частотой 2 кГц)
Испытание P-N перехода
Диапазон измерений	0,4…0,8 В
Погрешность измерения	± (1,5% + 5 ед. счёта )
Тестовое напряжение ХХ	3 В
Измерение емкости
Пределы измерений	4; 40; 400 мкФ;4 мФ
Макс. разрешение	0,1 мкФ
Погрешность	± (1,9 % + 8 ед. счета)
Общие данные
Тип преобразователя	Датчик Холла
Макс. индицируемое число	10
Скорость измерения	3 изм./с
Макс. диаметр провода	37 мм
Источник питания	9 В х 1 (тип Крона)
Ресурс источника питания	300 ч
Автовыключение	15 мин
Условия эксплуатации	0 °С … 50 °С, отн. влажность не более 80 %
Габаритные размеры	87 х 239 х 51 мм
Масса	380 г

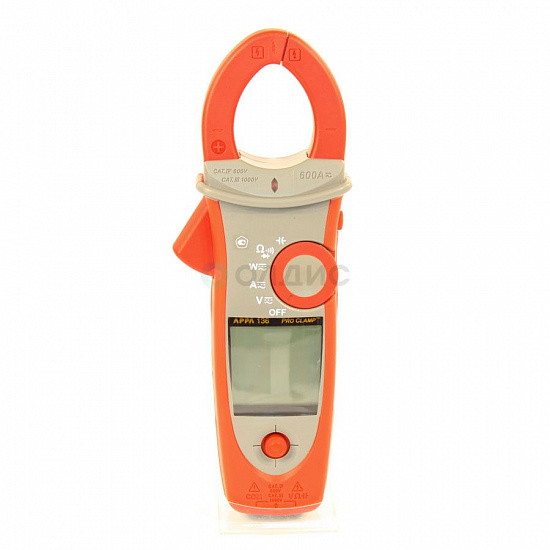

Внешний вид APPA 136

Клещи (разводные) преобразователя тока
Св./д индикатор фазного напряжения
Курок механизма развода клещей
Кнопка двойного назначения:
- режим «Удержание показаний» (HOLD)
- установка «0» в режиме DCA (пост. ток) (нажать 2 сек)
Поворотный переключатель режимов измерений
ЖК-дисплей с графической шкалой
Джойстик–навигатор для выбора и ввода функций в меню
Вход для режимов V/Ω/ (+) (изм. напряжения/ сопротивления/ ёмкости).
Общий вход COM / ⊥(-).

Комплект поставки:

№	Наименование	Количество
1	Клещи электроизмерительные APPA 136	1 - шт.
2	Измерительные провода ATL-3N	2 - шт.
3	Транспортная сумка	1 - шт.
4	Источник питания (Крона 9В)	1 - шт.
5	Руководство по эксплуатации	1 - шт.
