О товаре
Клещи токоизмерительные APPA A3D – старшая модель линейки комбинированных устройств для измерения тока, напряжения, прозвонки цепей и диодов без разрыва электрической цепи. Поддерживает дистанционное детектирование напряжения. Автоматически определяет пределы измерения.
APPA A3D – многофункциональный цифровой инструмент для измерения следующих параметров электрических цепей:
- Постоянный, переменный ток и напряжение.
- Частота тока: 50 Гц – 20 кГц.
- Сопротивление, в том числе p-n-переходов.
- Прозвон цепей.
- Значение синусоидального сигнала.
Устройство автоматически определяет тип тока и напряжения (AC/DC) – функция AutoSense. Есть режим бесконтактного обнаружения напряжения VoltSense, детектирование которого сопровождается звуковым сигналом. Он поможет определить место прокладывания кабеля в стене, например, для предотвращения его повреждения при сверлении, штроблении при расширении электрической сети.
Технические характеристики
| Номер в госреестре СИ |
51215-12 |
| Измерение постоянного напряжения (до), В |
600 |
| Измерение переменного напряжения (до), В |
600 |
| Измерение постоянного тока (до), А |
400 |
| Измерение переменного тока (до), А |
400 |
| Диапазон измерения частоты |
0 ... 20 кГц |
| Диапазон измерения сопротивления |
0 ... 40 кОм |
| Измерение True RMS |
Нет |
| Измерение мощности |
Нет |
| Измерение сопротивления |
Да |
| Измерение частоты тока |
Да |
| Диаметр захвата (мм) |
27 |
| Измерение температуры |
Нет |
| Тестирование диодов |
Нет |
| Прозвонка цепи |
Да |
| Удержание показаний |
Да |
| Тип отображения |
Цифровой |
| Класс |
Профессиональный |
| Выбор диапазона измерений |
Автоматический |
| С клещами |
Да |
| Подсветка дисплея |
Нет |
| Гарантия (мес.) |
24 |
| Страна производитель |
Тайвань |
| Габаритные размеры, мм |
56х188х28 |
| Вес нетто, кг |
0.25 |
Описание токовых клещей APPA A3D:
Клещи токоизмерительные APPA A3D – старшая модель линейки комбинированных устройств для измерения тока, напряжения, прозвонки цепей и диодов без разрыва электрической цепи. Поддерживает дистанционное детектирование напряжения. Автоматически определяет пределы измерения.
APPA A3D – многофункциональный цифровой инструмент для измерения следующих параметров электрических цепей:
- Постоянный, переменный ток и напряжение.
- Частота тока: 50 Гц – 20 кГц.
- Сопротивление, в том числе p-n-переходов.
- Прозвон цепей.
- Значение синусоидального сигнала.
Устройство автоматически определяет тип тока и напряжения (AC/DC) – функция AutoSense. Есть режим бесконтактного обнаружения напряжения VoltSense, детектирование которого сопровождается звуковым сигналом. Он поможет определить место прокладывания кабеля в стене, например, для предотвращения его повреждения при сверлении, штроблении при расширении электрической сети.
Отличительные особенности:
- Бесконтактный сенсор обнаружения напряжения.
- Автоматическое определение границ измерения.
- Работа с напряжением частотой 50¬ Гц – 20 кГц и током: 50 – 500 Гц.
- Клещи захватывают кабель диаметром до 32 мм.
- Отображение режима работы на дисплее.
- Автоматическое отключение прибора.
Технические характеристики электроизмерительных клещей APPA A3D:
| Параметр
| Значение
|
| Переменное напряжение
|
| Пределы измерений
| 0…600 В
|
| Погрешность
| ± (1,5 % + 5 ед. счета)
|
| Макс. разрешение
| 0,1 В
|
| Полоса частот
| 50 …500 Гц
|
| Измерение ср. кв. значения
| Синусоидальный сигнал
|
| Входной импеданс
| 10 МОм/100 пФ
|
| Защита входа
| 600 В
|
| Постоянное напряжение
|
| Пределы измерений
| 0…600 В
|
| Погрешность
| ± (1,0 % + 5 ед. счета)
|
| Макс. разрешение
| 0,1 В
|
| Входное сопротивление
| 10 МОм/100 пФ
|
| Защита входа
| 600 В
|
| Переменный ток
|
| Пределы измерений
| 200;400 А (автовыбор)
|
| Погрешность
| ± (1,5 % + 5 ед. счета)
|
| Дополн. погрешность
| ±1,5% (неточность позиционирования)
|
| Максимальное разрешение
| 0,01 А
|
| Полоса частот
| 50…60 Гц
|
| Измерение ср.кв. значения
| Синусоидальный сигнал
|
| Защита входа
| 600 А
|
| Постоянный ток
|
| Предел измерений
| 40;400 А (автовыб.)
|
| Погрешность
| ± (1,5 % + 5 ед. сч.)
|
| Макс. разрешение
| 0,01 А
|
| Сопротивление
|
| Пределы измерений
| 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм
|
| Погрешность
| ± (1,0 % + 2 ед. счета)
|
| Макс. разрешение
| 0,1 Ом
|
| Защита входа
| 600 В
|
| Прозвон цепи
|
| Порог срабатывания
| до 200 Ом
|
| Индикация
| Непрерывный звуковой сигнал частотой 2 кГц
|
| Защита входа
| 600 В
|
| Частота (перем. ток)
|
| Диапазон измерений
| 50Гц…20кГц
|
| Погрешность
| ± (0,5 % + 3 ед. счета)
|
| Макс. разрешение
| 1 Гц
|
| Чувствительность
| 15 Апик-пик
|
| Общие данные
|
| Тип преобразователя
| Датчик Холла
|
| Макс. индицируемое число
| 4000
|
| Скорость измерения
| 3 изм./с
|
| Макс. диаметр провода
| 27 мм
|
| Источник питания
| 1,5 В тип АА х 2
|
| Срок службы источника питания
| 200 ч
|
| Автовыключение
| 20 мин
|
| Условия эксплуатации
| 0 °С…50 °С, отн. влажность не более 80 %
|
| Габаритные размеры
| 56 х 188 х 28 мм
|
| Масса
| 250 г
|
Сферы применения:
Клещи поддерживают индикацию полярности, что полезно, например, при прокладывании электрических сетей в жилых помещениях, техническом обслуживании разнообразного электрооборудования: с двигателями, нагревательными элементами.
Функция измерения частоты переменного тока понадобится при работе с частотными преобразователями и подключаемыми к ним устройствами (электромоторы). Определение величины токов, напряжений, сопротивления электрических цепей и их компонентов выручит автоэлектрика, электромонтажника.
Измерительные клещи пригодятся при обнаружении разрывов электрических схем. Проверка p-n-переходов полупроводниковых диодов поможет отремонтировать и протестировать электронную схему с навесными элементами.

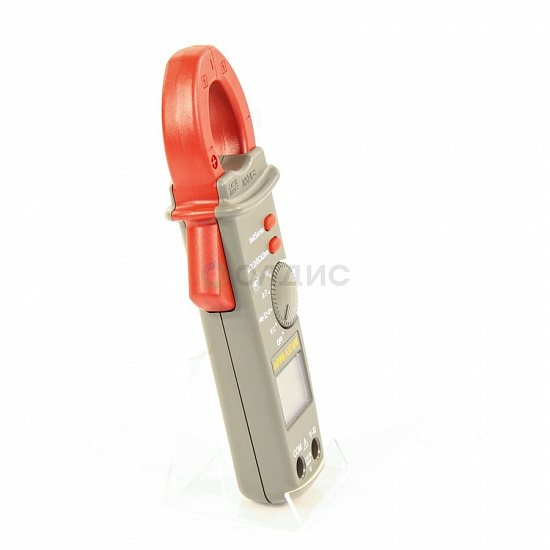

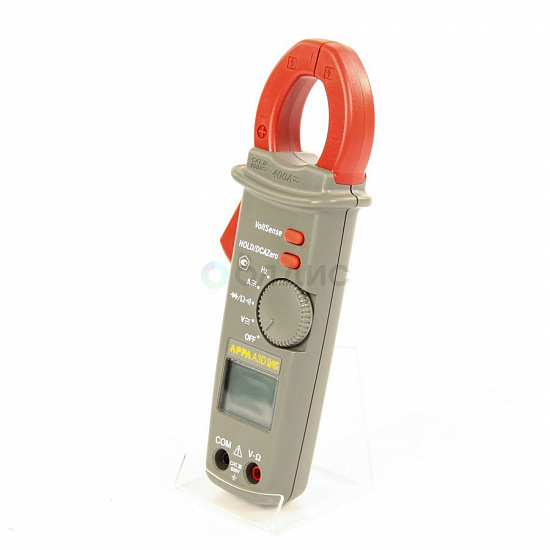

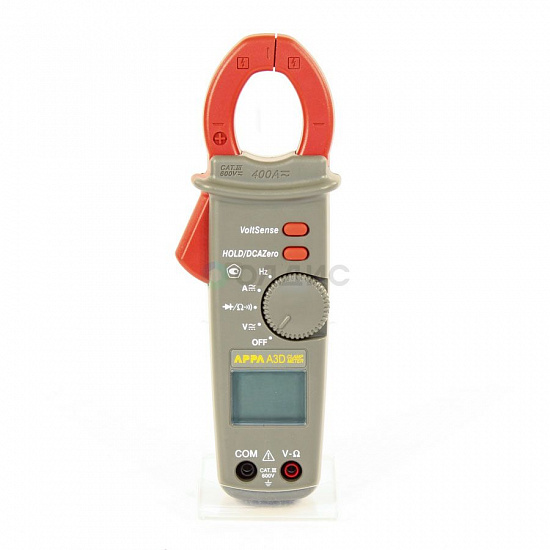

Внешний вид и элементы управленияAPPA A3D:
Клещи APPA A3D оснащены поворотным переключателем для выбора режима измерения, включения-отключения устройства. За удержание результата измерений и задействование функции VoltSense отвечают отдельные кнопки.
Жидкокристаллический четырёхразрядный дисплей визуализирует полученные показатели, измеряемую величину, её тип, полярность тока. Максимальное значение 4000. На нём отображается состояние батарей (2 × AAA), которых хватает на ~200 ч работы устройства. Автовыключение спустя 20 минут сохраняет заряд элементов питания. При работе рядом с источником интенсивного электромагнитного поля показания экрана могут искажаться.

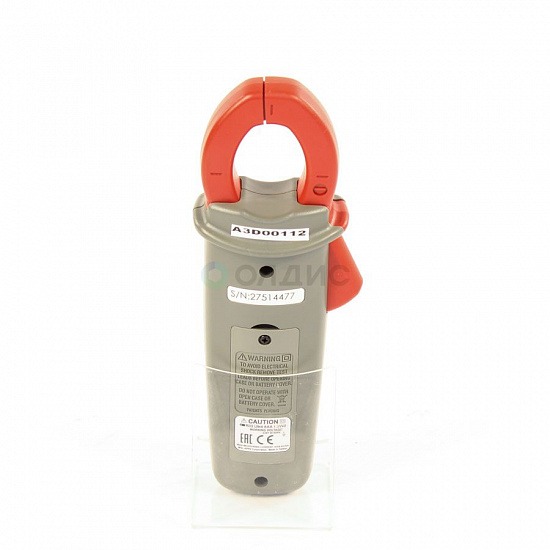

Корпус APPA A3D выполнен из ударопрочного пластика, который выдерживает падение на деревянный пол с высоты 130 см. Резиновое покрытие поглощает энергию при падении, повышает надёжность удержания потными, влажными руками или в перчатках.
- Кнопка
VoltSense
(функция
доступна
в
положении
переключателя режимов
«Напряжение»)
- Кнопка HOLD/ DCA Zero (УДЕРЖ / Пост. ток «0») включает
функцию Удержание/ Установка «0» показаний для постоянного
тока.
- Роторный переключатель режимов измерения
- ЖК-дисплей
- Измерительное гнездо (V_Ω «+»)
- Измерительное гнездо (COM «-»)
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Токоизмерительные клещи APPA A3D
| 1 - шт.
|
| 2
| Измерительные провода ATL-3
| 2 - шт.
|
| 3
| Источник питания 1,5 В х 2 ( установлены )
| 2 - шт.
|
| 4
| Руководство по эксплуатации
| 1 - шт.
|
| 5
| Методика поверки 54882137/2-12 МП
| 1 - шт.
|
| 6
| Упаковочная коробка
| 1 - шт.
|
| 7
| Чехол
| 1 - шт.
|
