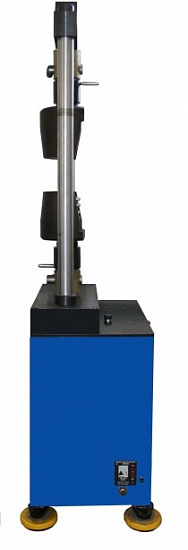

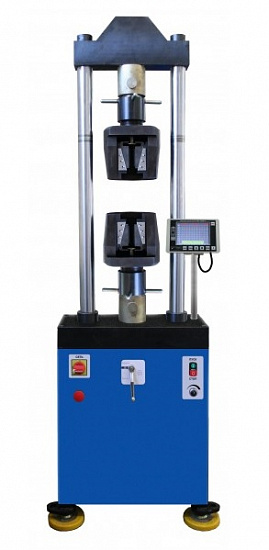

Описание машины испытательной РМГ-200МГ4:
Испытательная машина РМГ-200МГ4 предназначена для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.
Область применения машины – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.
Ввод исходных данных осуществляется в диалоговом режиме с клавиатуры блока управления машиной.
Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация», вычисление предела текучести и временного сопротивления разрыву.

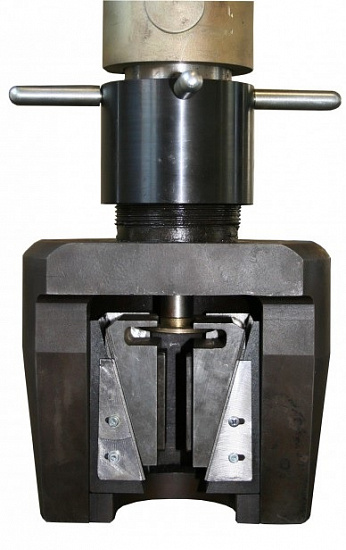

Клиновые захваты РМГ-200МГ4 снабжены гидравлическим приводом механизма зажатия образца. Управление гидравлическим приводом захватов осуществляется с выносного пульта управления.
Индикация процесса нагружения производится на цветном дисплее.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.
Машина имеет гидравлический привод 220 В/50 Гц.
Технические характеристики машины испытательной РМГ-200МГ4:
| Параметр | Значения | |
|---|---|---|
| Пределы измерений, кН | ||
| - наибольший | 200 | |
| - наименьший | 4 | |
| Цена единицы наименьшего разряда, кН | 0,02 | |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 1 | |
| Диапазон регулирования скорости нагружения: | ||
| - кН/с | 0,1 - 4,0 | |
| - МПа/с | 0,5 - 15 | |
| Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ± 5 | |
| Размеры испытуемых образцов: | ||
| - диаметры круглых образцов, мм | 6...22 | |
| - толщина плоских образцов, мм | (0,5...16) х 40 | |
| Питание: | ||
| - напряжение, В | 220 ± 22 | |
| - частота, Гц | 50 ± 0,5 | |
| Потребляемая мощность, кВт, не более | 0,52 | |
| Ход активного захвата, мм | 140 | |
| Высота рабочего пространства с установленными клиновыми захватами, мм, не менее | 70...290 | |
| Ширина рабочего пространства, мм, не менее | 340 | |
| Габаритные размеры (ДхШхВ), мм, не более | ||
| - нагружающее устройство | 800x750x2100 | |
| - насосная установка | - | |
| Масса, кг, не более | 700 | |
Комплект поставки РМГ-200МГ4
| № | Наименование | Количество |
|---|---|---|
| 1 | Нагружающее устройство РМГ-200МГ4 | 1 |
| 2 | Блок управления | 1 |
| 3 | Клиновые захваты | 2 |
| 4 | USB кабель связи с ПК | 1 |
| 5 | Программное обеспечение | 1 |
| 6 | Сетевой кабель | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Методика поверки | 1 |
| 9 | Пульт управления гидравлическими захватами | 1 |
| 10 | Клин-вставка | 1 |
| 11 | Упаковочная тара | 1 |
