О товаре
Сдвиговый адгезиметр Константа СА2 предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях в соответствии с ГОСТ Р 51164 и другими стандартами.
Константа СА2 применяется для определения адгезии изоляционных покрытий трубопроводов:
- по методу А — контроль защитных покрытий из полимерных лент;
- по методу Б — контроль защитных покрытий на основе битумных мастик.
Технические характеристики
| Метод измерения |
Другое |
| Измеряемые величины |
Битум; Полимеры |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
200х800х100 |
| Вес нетто, кг |
2.5 |

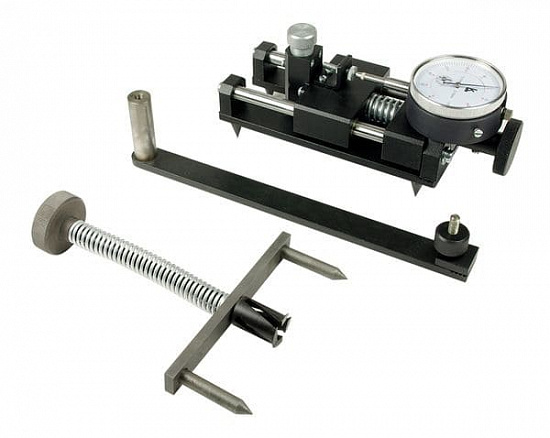

Описание адгезиметра Константа СА2:
Прибор предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях в соответствии с ГОСТ Р 51164:
- по методу А — контроль защитных покрытий из полимерных лент;
- по методу Б — контроль защитных покрытий на основе битумных мастик.
Для определения усилия прилипания полимерного покрытия ножом вырезают полосу изоляционного покрытия, надрезают конец вырезанной полосы, при-поднимают ее на 15–20 мм для закрепления полосы в зажиме прибора и добиваются устойчивого усилия отслаивания (максимальное значение, фиксируемое индикатором).
Для определения усилия прилипания битумного покрытия сверлом вырезают образец до металла трубы, устанавливают прибор на изоляционное покрытие так, чтобы передняя грань штока находилась против торцовой плоскости вырезанного образца и, вращая маховик, фиксируют величину усилия сдвига по максимальному показанию на индикаторе и рассчитывают величину адгезии.
Принцип действия прибора основан на измерении линейных деформаций, возникающих от усилий сдвига пружины, установленной в корпус. Измерение усилия прилипания защитного покрытия характеризуется усилием сдвига или отслаивания образца изоляции. Усилие сдвига или отслаивания фиксируется индикатором.
Отличительные особенности Константа СА2:
- Прибор может использоваться как в цеховых, так и в полевых условиях при контроле качества изоляционных работ.
Технические характеристики адгезиметра Константа СА2:
| Характеристики
| Значения
|
| Диапазон измерений величины усилия прилипания, Н
| 20-60
|
| Режим работы
| ручной
|
| Толщина контролируемого покрытия, в соответствии с ГОСТ Р 51164, мм, не более
| 15
|
| Время определения величины адгезии, с, не более
| 180
|
| Габаритные размеры (без зажима), мм, не более
| 200?800?100
|
| Масса прибора (без зажима и штока), кг, не более
| 2,5
|
Комплект поставки Константа СА2:
- адгезиметр со штоком;
- нож;
- сверло;
- захват;
- руководство по эксплуатации;
- упаковка;
- футляр.
* Шток установлен в приборе.
