О товаре

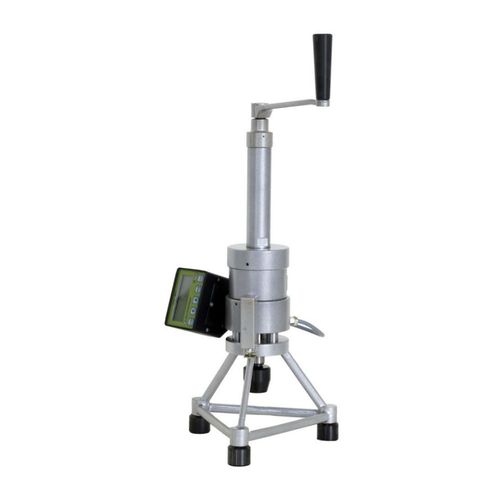

Прибор ПСО-5МГ4А предназначен для определения физико-механических характеристик анкеров и анкерных креплений фасадных систем по ГОСТ Р 56731-2015, ГОСТ Р 57787-2017, ГОСТ Р 58387-2019, ГОСТ Р 58768-2019 и СТО 44416204-2010.
Область применения прибора – определение несущей способности анкеров различных типов, натурные испытания анкерных креплений элементов несущих конструкций навесных фасадных систем к строительным основаниям из бетона и каменной кладки.
Технические характеристики
| Номер в госреестре СИ |
32173-11 |
| Метод измерения |
Отрыв |
| Измеряемые величины |
Другое |
| Гарантия (мес.) |
18 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
170х110х440 |
| Вес нетто, кг |
3 |
Описание адгезиметра ПСО-МГ4А:
Анкерное крепление является самым ответственным элементом несущих фасадных систем, так как в процессе эксплуатации оно подвергается наибольшим нагрузкам, поэтому от его качества зависит прочность и надежность всей конструкции.
Количественно оценить несущую способность анкеров различного типа (стальных, полимерных, тарельчатых, химических и пр.) позволяет измеритель адгезии ПСО-МГ4А, с помощью которого измеряется максимальное продольное усилие (на вытягивание), приводящее к разрушению или вырыву контрольного образца крепления.
Адгезиметры серии ПСО-МГ4А применяются в строительной индустрии, при реконструкции зданий, в мебельном производстве и т.п.
Функциональные возможности ПСО-МГ4А:
В зависимости от типа и характеристик испытуемых анкеров вы можете выбрать одну из модификаций адгезиметра ПСО-МГ4А, которые отличаются между собой диапазоном измерений.
Адгезиметр ПСО-МГ4А автоматически выполняет самопроверку (в режиме "Проверка"), а перед выполнением измерений производит тестирование батареи питания и автоподстройку, благодаря чему обеспечивается высокая достоверность результатов измерений.
Силовая нагрузка, прикладываемая к объекту контроля, создается при помощи ручного силовозбудителя (при вращении его ручки), при этом тензометрический силоизмеритель автоматически фиксирует текущие показания в момент вырыва, что исключает появление субъективных ошибок при снятии показаний.
В ходе испытаний вы можете визуально контролировать скорость нагружения анкера по показаниям, отображаемым на дисплее (в виде линейного индикатора). В случае если создаваемая нагрузка превысит предел измерений адгезиметра, прибор оповестит вас об этом звуковым сигналом и соответствующим сообщением на дисплее, благодаря чему не допускается случайное повреждение силоизмерителя.
Программное обеспечение, поставляемое в комплекте с адгезиметром, позволяет редактировать данные, снабжать их примечаниями, составлять отчеты и экспортировать в другие программы (например, в Excel).
Технические характеристики адгезиметра ПСО-МГ4А:
| Характеристики | Значения
|
| Назначение
| Испытание анкерных креплений фасадных систем по СТО 44416204-010-2010 ФГУ "ФЦС", химических и др анкеров. Может применяться для испытания адгезии защитных, облицовочных и др. покрытий с основанием при комплектовании вилочным захватом и дисками (пластинами)
|
| Диапазон измерений силы, кН
| 0,2...5
0,4...10
0,8...20
1,2...30
2,0...50
4,0...100
|
| Пределы допускаемой относительной погрешности измерения силы, %
| ±2
|
| Максимальный ход штока рабочего цилиндра, мм
| 12
|
| Диапазон измерений датчика перемещения, мм
| –
|
| Пределы допускаемой абсолютной погрешности датчика перемещения, мм
| –
|
| Диапазон индикации скорости нагружения
| от 1 до 25 Н/с
|
| Объем памяти архива, значений
| 99 для каждого из видов испытаний
|
| Питание, В
| 6...9,5 (элемент типа "Корунд", 6LR61)
|
| Потребляемый ток, мА
| 10
|
| Рабочие условия измерений, температура °С
| от минус 10 до 40
|
| Габаритные размеры, мм, (ДxШxВ)
| 170x105x400 (НПИ 5 и 10 кН)
265x170x500 (НПИ 20, 30 и 50 кН)
270x240x580 (НПИ 100 кН)
|
| Масса, кг, не более
| 2,6 (НПИ 5 и 10 кН)
3,9 (НПИ 20, 30 и 50 кН)
11,4 (НПИ 100 кН)
|
Комплект поставки адгезиметра ПСО-МГ4А:
- Адгезиметр ПСО-МГ4А с электронным блоком
- Упаковочный кейс
- CD с программным обеспечением
- Кабель связи с ПК
- Руководство по эксплуатации.
