О товаре
Дефектоскоп УКС- МГ4С предназначен для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.
При работе с прибором УКС- МГ4С используется поверхностный и сквозной методы прозвучивания.
Технические характеристики
| Номер в госреестре СИ |
38169-08 |
| Метод измерения |
Ультразвуковой |
| Гарантия (мес.) |
18 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
230х130х73 |
| Вес нетто, кг |
1.1 |
Краткое описание дефектоскопа СТРОЙПРИБОР УКС-МГ4С:

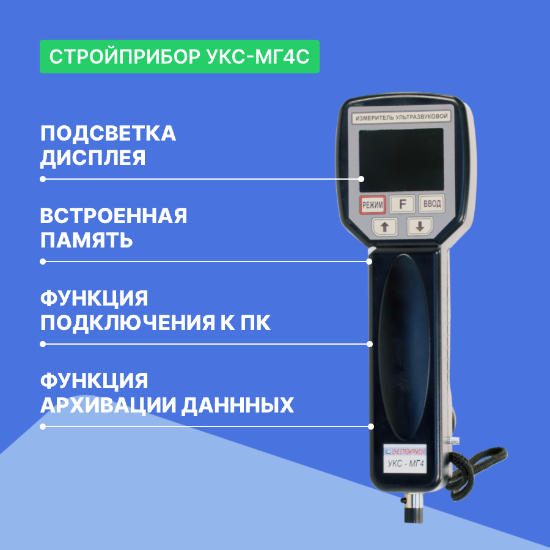

Прибор УКС-МГ4С представляет собой электронный блок, на корпусе которого смонтированы два ультразвуковых пьезоэлектрических преобразователя для поверхностного прозвучивания.
Ультразвуковой прибор УКС-МГ4С предназначен для проверки качества и контроля дефектов металлических, железобетонных и других твердых материалов. Принцип работы измерителя в оценке прочности методом поверхностного распространения УЗК. Устройство простое, быстрое и удобные в использовании.
Отличительные особенности:
Измеритель прочности бетона УКС-МГ4С можно использовать не только для проверки металлических конструкций, но и для контроля изделий из пластиковых и композитных материалов, стекловолокна и керамики.
При использовании устройства можно изменять время и скорость распространения ультразвука, а также сканировать материалы на прочность и проверять на наличие трещин.
Есть возможность установить собственные градуировки для разных видов стройматериалов. Еще одна отличительная возможность – это сохранение результатов в памяти прибора контроля прочности бетона УКС-МГ4С. К тому же, можно фиксировать время и дату, вид, характеристики. Несомненным плюсом являются вес и маленькие габариты устройства.
Если необходимо перенести данные на компьютер, то для этого существует специальная программа, которая позволяет передавать данные, записанные в архив прибора.
Сферы применения:
Основная область применения – это контроль сварных швов. Дефектоскоп используют для проверки инфраструктуры, на пример, проверка железнодорожных рельсов и мостовых балок. Это незаменимая вещь в производстве, используемая для проверки швов любых видов.
Ультразвуковой тестер бетона УКС-МГ4С применяют к зданиям или сооружениям (как эксплуатируемым, так и в процессе стройки), гидротехническим сооружениям и местам, где затрудненный доступ к участкам, которые необходимо проверить.
Технические характеристики дефектоскопа СТРОЙПРИБОР УКС-МГ4С:
| Параметр
| Значение
|
| Диапазон измерений времени распространения УЗК, мкс |
от 15 до 2000 |
| Дискретность индикации времени распространения УЗК, мкс |
0,1 |
| Диапазон измерения скорости УЗК, м/с |
от 1000 до 8000 |
| Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс. |
t = ±(0,01t+0,1) |
| Амплитуда напряжения генератора зондирующих импульсов , В |
500 ± 100 |
| Рабочая частота колебаний, кГц |
70 ± 15 |
| Питание прибора осуществляется от двух гальванических элементов типа АА (LR6). Напряжение питания, В |
3 |
| Габаритные размерыэлектронного блока с преобразователями (ПЭП) для поверхностного прозвучивания; мм |
230х130х73 |
| Габаритные размеры ПЭП для сквозного прозвучивания. мм |
ø35х120 |
| Масса прибора, кг |
1,1 |
| Продолжительность непрерывной работы прибора, ч, не менее |
30 |
| Средняя наработка на отказ, ч, не менее |
20000 |
| Полный средний срок службы, лет |
10 |
Управление и индикация:
Кнопка «вкл» нужна только для включения и выключения. Устройство так выключается автоматически через 10 минут, если не было задействовано в работе.
Есть кнопка «режим» позволяющая выбрать или перевести прибор в другой режим работы.
«Ввод» используется для внесения результатов и для фиксации тех параметров, которые были изменены.
Стрелки – для изменения мигающих значений параметра, для выбора режима и для просмотра архива.
F – отвечает за выбор зависимости при определении прочности материала.
Комплектация дефектоскопа СТРОЙПРИБОР УКС-МГ4С:
- Электронный блок дефектоскопа СТРОЙПРИБОР УКС-МГ4С
- Совмещенный с ПЭП для поверхностного прозвучивания
- Контрольный образец
- Упаковочный кейс
- Кабель связи с ПК
- CD с программным обеспечением
- Руководство по эксплуатации
- ПЭП для сквозного прозвучивания
- Ремень
- Литол
