О товаре

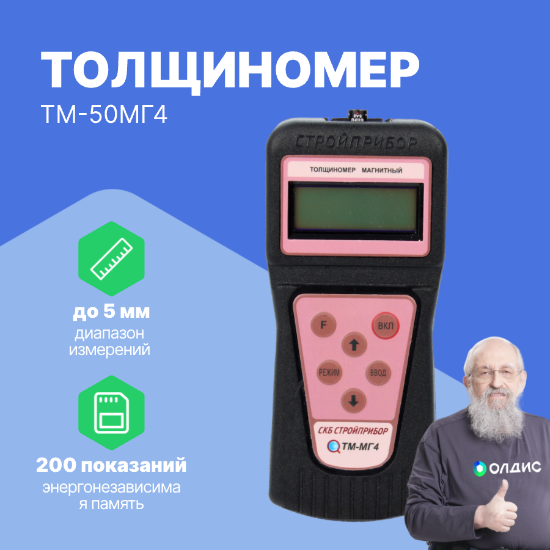

Толщиномер магнитный покрытий ТМ-50МГ4 используется для измерения толщины защитных покрытий на газо- и нефтепроводах, а также позволяет выполнять измерение толщины защитного слоя на ферромагнитной поверхности.
Принцип работы основан на измерении сопротивления магнитному потоку, направляемому через защитное покрытие, и его последующего преобразования в электрический сигнал. Амплитуда сигнала напрямую зависит от толщины измеряемого покрытия.
Технические характеристики
| Номер в госреестре СИ |
59933-15 |
| Максимальное измерение толщины |
5 мм |
| Метод измерения |
Электромагнитный |
| Измеряемый материал |
Покрытия |
| A-scan, B-scan |
Нет |
| Гарантия (мес.) |
18 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
160х70х30 |
| Вес нетто, кг |
0.4 |
Описание магнитного толщиномера ТМ-50МГ4:
Толщиномер магнитный покрытий ТМ-50МГ4 используется для измерения толщины защитных покрытий на газо- и нефтепроводах, а также позволяет выполнять измерение толщины защитного слоя на ферромагнитной поверхности.
Принцип работы основан на измерении сопротивления магнитному потоку, направляемому через защитное покрытие, и его последующего преобразования в электрический сигнал. Амплитуда сигнала напрямую зависит от толщины измеряемого покрытия.
Технические параметры:
- диапазон измерений толщины покрытия – 0-5 мм;
- шероховатость поверхности мер толщины основания – 0,63 мкм;
- потребляемая мощность – 0,11 Вт;
- масса прибора – 340 г.
Средний срок службы толщиномера составляет не менее 10 лет, наработка на отказ не менее 4000 ч.
Отличительные особенности:
Прибор отличается высокой точностью и скоростью работы. Время одного измерения не превышает 2 сек. С помощью толщиномера можно исследовать все виды покрытий: лакокрасочные, оцинкованные, кадмиевые, хромоникилевые, диэлектрические и электропроводящие, огнезащитные.
Устройство обладает энергонезависимой памятью на 200 измерений, может подключаться к ПК для обработки и анализа результатов замеров.
Область применения:
Толщиномер ТМ-50МГ4 может использоваться в любой сфере промышленности и производства:
- автомобилестроении;
- судостороении;
- строительстве;
- металлургическом комплексе;
- приборостроении.
С помощью прибора выполняется оценка качества защитного покрытия ответственных узлов и деталей, принимается решение о соответствии элемента техническим требованиям.
Технические характеристики магнитного толщиномера ТМ-50МГ4:
| Параметр
| Значения
|
| Диапазон измерения толщины покрытий, мм |
0…5 |
| Пределы допускаемой абсолютной погрешности, мм |
±(0,03h+0,003) |
| Дискретность отсчета, мм |
0,001 (для всех значений) |
| Питание прибора (2 элемента АА(LR6)), Вольт |
3 |
| Потребляемый ток, не более, мА |
35 |
| Габаритные размеры блока электронного, мм |
160х70х30 |
| Габаритные размеры преобразователя, мм |
ø17х40 |
| Масса с преобразователем, кг |
0,38 |
Элементы управления толщиномером ТМ-50МГ4:

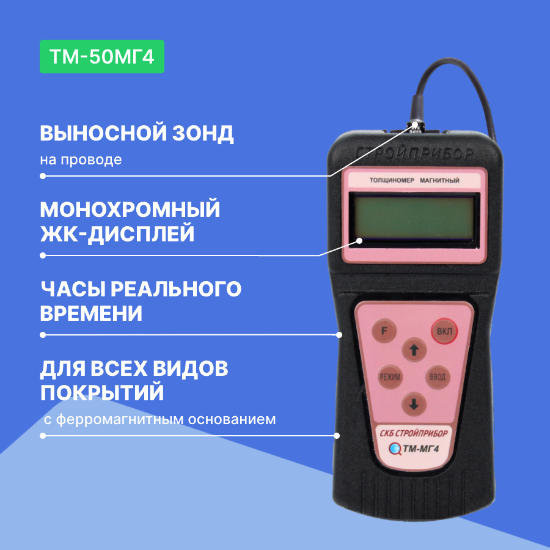

Для индикации показаний служит монохромный ЖК-дисплей. Управление прибором осуществляется с помощью двух кнопок навигации, функциональных клавиш «Режим» и «Ввод», расположенных в центре лицевой панели. Функциональная клавиша «F» и кнопка включения питания находятся в верхней части панели.
Индукционный преобразователь подключается к электронному блоку прибора через разъём на верхнем торце.
Комплект поставки ТМ-50МГ4:
| № |
Наименование |
Количество |
| 1 |
Электронный блок магнитного толщиномера ТМ-50МГ4 |
1 |
| 2 |
Индукционный преобразователь |
1 |
| 3 |
Меры толщины |
4 |
| 4 |
Ферромагнитное основание |
1 |
| 5 |
Кабель связи с ПК |
1 |
| 6 |
USB-флеш-накопитель с программным обеспечением |
1 |
| 7 |
Методика поверки |
1 |
| 8 |
Руководство по эксплуатации |
1 |
