О товаре
Толщиномер УТМ-МГ4 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов и пластмасс. Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 5 мм.
В толщиномере УТМ-МГ4 применяется автоматическая настройка чувствительности и индикация акустического контакта. Оригинальный алгоритм обработки сигнала позволяет проводить измерения во всем диапазоне толщин используя один раздельно совмещенный ПЭП частотой 5 МГц. В толщиномере имеются две таблицы с данными для скорости распространения ультразвука в различных материалах.
Технические характеристики
| Номер в госреестре СИ |
49932-12 |
| Максимальное измерение толщины |
30 см |
| Метод измерения |
Ультразвуковой |
| Измеряемый материал |
Металлы, другое |
| A-scan, B-scan |
Нет |
| Гарантия (мес.) |
18 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
175х78х25 |
| Вес нетто, кг |
0.3 |
Описание ультразвукового толщиномера УТМ-МГ4:
Прибор предназначен для измерения толщины чёрных и цветных металлов, имеющих гладкую и шероховатую поверхность. Толщиномер может использоваться для измерения толщины корродированного металла, стенок котлов, труб, сосудов.
Технические данные:
- диапазон измерений – 0,7-300 мм;
- допускаемая абсолютная погрешность - +/- 0,003h+0,1;
- настроечный диапазон ультразвука – 1000-9999 м/с;
- потребляемая мощность – 1,2 Вт;
- напряжение элемента питания – 3,7 В.
Масса прибора составляет 0,32 кг, назначенный срок службы не менее 10 лет, наработка на отказ не менее 20000 ч.
Отличительные особенности:
Прибор обладает автоматической настройкой чувствительности и индикации акустического контакта. Встроенный алгоритм обработки полученного сигнала позволяет выполнять измерения в широком диапазоне, используя всего один пьезо-электрический преобразователь с рабочей частотой 5 МГц.
Толщиномер может подключаться к ПК с помощью USB-интерфейса для обмена данными и подзарядки. Прибор оснащён встроенной защитой от температурных и токовых перегрузок. При критическом разряде аккумуляторной батареи прибор автоматически отключается.
Сферы применения:
Толщиномер УТМ-МГ4 может использоваться:
- при техническом обслуживании устройств котельного хозяйства;
- при проверке технического состояния сосудов под давлением;
- при оценке состояния кузова автомобилей, спецтехники;
- при лабораторных испытаниях металлических изделий;
- при выполнении неразрушающего контроля деталей.
Прибор используется в металлургической сфере для оценки качества продукции, а также позволяет измерять толщину пластика, стекла, керамики.
Технические характеристики ультразвукового толщиномера УТМ-МГ4:
| Параметр
| Значения
|
| Диапазон измерения толщины (по стали), мм |
0,7...300 |
| Пределы допускаемой основной абсолютной погрешности, мм (h – измеряемая толщина) |
± (0,003h + 0,1) |
| Диапазон настроек скорости ультразвука, м/с |
1000...9999 |
| Питание от встроенного аккумулятора напряжением, В |
3,7 |
| Продолжительность работы, час |
35 |
| Диапазон рабочих температур, °С |
-10...+40 |
| Габаритные размеры, мм |
175х78х25 |
| Масса прибора не более, кг |
0,32 |
Управление и индикация:

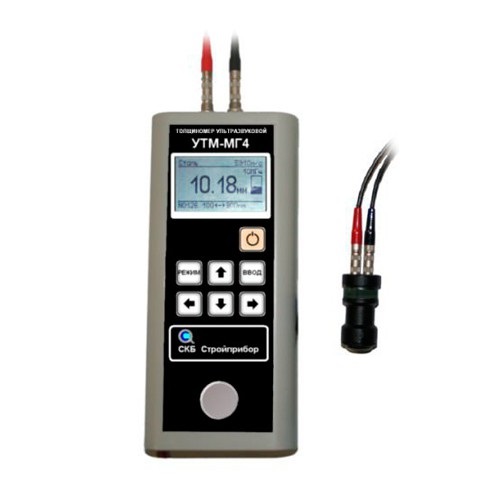

Управление ультразвуковым толщиномером УТМ-МГ4 осуществляется c помощью кнопок навигации, кнопок «Режим» и «Ввод», расположенных на лицевой панели. Кнопка управления питанием оранжевого цвета находится под жидкокристаллическим экраном.
Для индикации показаний служит монохромный ЖК-дисплей, отражающий измеренные величины толщины в мм.
Комплект поставки УТМ-МГ4:
| № |
Наименование |
Количество |
| 1 |
Электронный блок ультразвукового толщиномера УТМ-МГ4 |
1 |
| 2 |
Раздельно-совмещенный преобразователь ПЭП на 5 МГц |
1 |
| 3 |
Калибровочный образец (встроен в корпус прибора) |
1 |
| 4 |
Руководство по эксплуатации |
1 |
| 5 |
Сумка |
1 |
| 6 |
Зарядное устройство |
1 |
| 7 |
CD с программным обеспечением |
1 |
| 8 |
Кабель для передачи данных в ПК |
1 |
