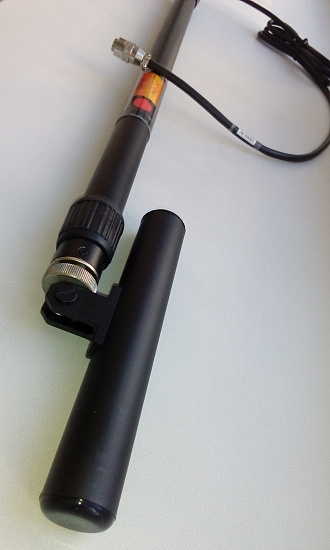

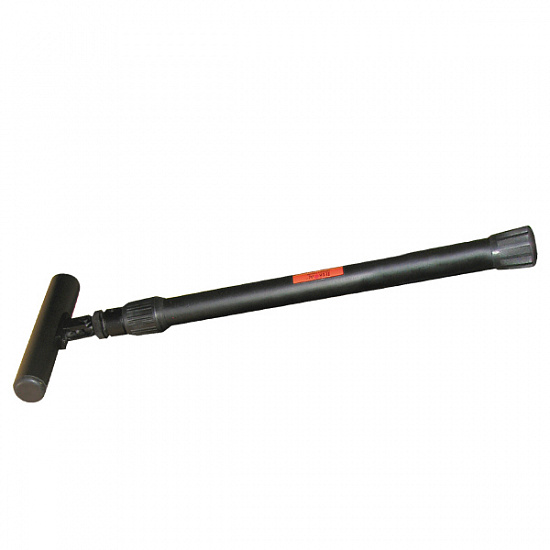

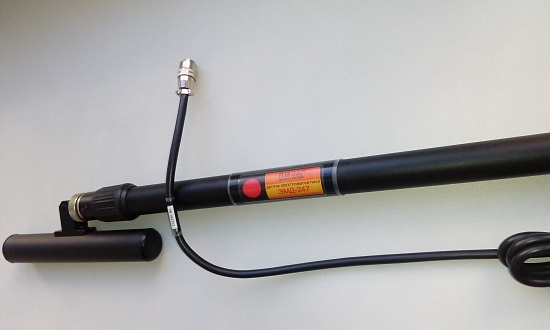

Описание электромагнитного датчика ЭМД-247:
Электромагнитный датчик ЭМД-247 предназначен для поиска трассы электропроводящей коммуникации. Фильтры 50…60, 100…120, 512, 1024, 8192 Гц или «ШП», настраиваемый фильтр. Электромагнитный датчик используется совместно с трассотечепоисковым оборудованием, производства "ТЕХНО-АС".
Последовательность работы в режиме пассивного трассопоиска:
- Подключить к соответствующим разъемам приемника электромагнитный датчик ЭМД-247 и головные телефоны (при необходимости).
- Привести электромагнитный датчик из транспортного в рабочее положение. Для этого: ослабить стопорную гайку, раздвинуть штангу до требуемого размера и зафиксировать стопорной гайкой.
- Ослабить фиксирующую гайку и установить электромагнитную антенну датчика ЭМД-247 в положение, используемое в трассопоиске. Зафиксировать положение фиксирующей гайкой. Горизонтальное положение – трассопоиск по методу максимума, транспортное положение – трассопоиск по методу минимума.
Метод максимума
Суть метода заключается в расположении антенны электромагнитного датчика по направлению магнитного поля, создаваемого излучением коммуникации. Антенна ЭМД-247 должна быть расположена горизонтально и датчик расположен в плоскости перпендикулярной трассе. При этом максимум сигнала будет наблюдаться при нахождении антенны датчика непосредственно над коммуникацией. Это «метод максимума» предназначенный для «быстрой» трассировки. Пологая вершина «кривой уровня сигнала» не дает большой точности локализации, но позволяет производить «быструю трассировку».
Метод минимума
При вертикальной ориентации антенны ЭМД-247 над осью трассы наблюдается минимум (или отсутствие) сигнала. При небольшом удалении от положения «точно над трассой» сигнал сначала резко возрастает, а затем, при большем удалении, плавно уменьшается. Это «метод минимума», предназначенный для уточнения местоположения трассы после трассировки «методом максимума», при небольшом удалении от предполагаемого положения над осью трассы.
Технические характеристики ЭМД-247:
| Характеристики | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Габаритные размеры, мм: | 650 х 70 (транспортные), 1110 х 180 (рабочие) |
| Масса датчика, кг: | 0,5 |
