О товаре

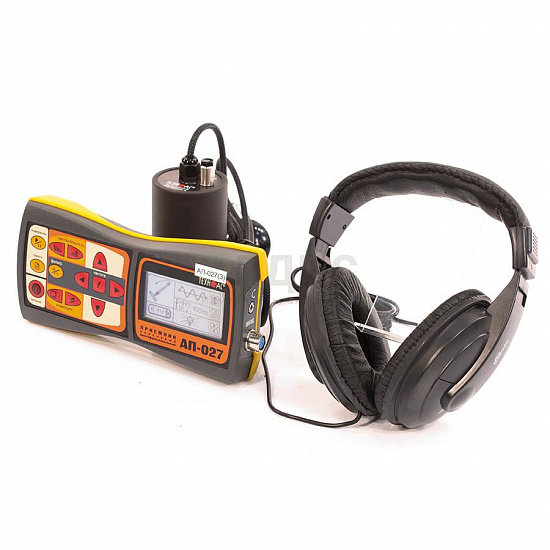

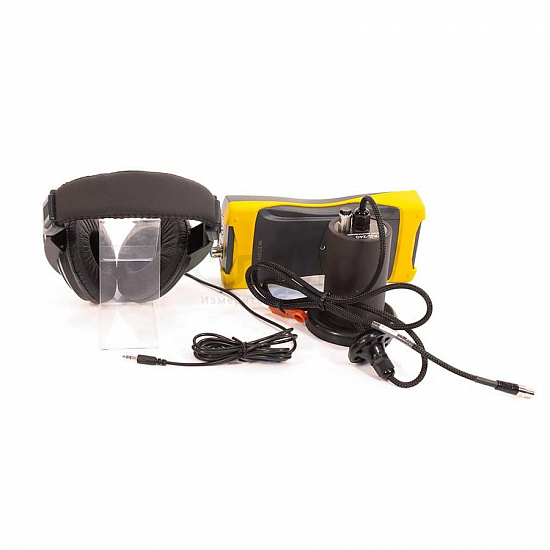

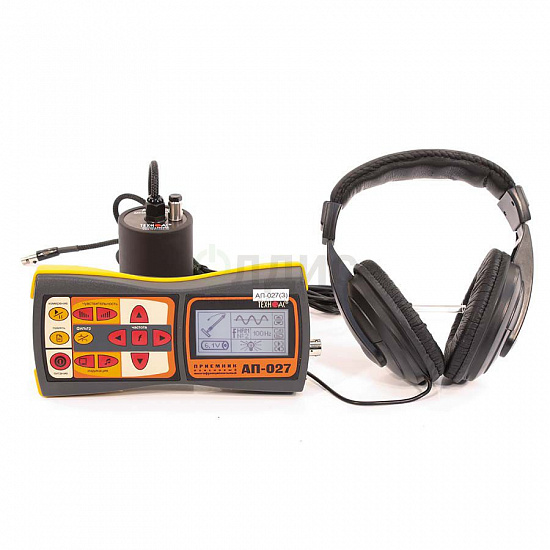

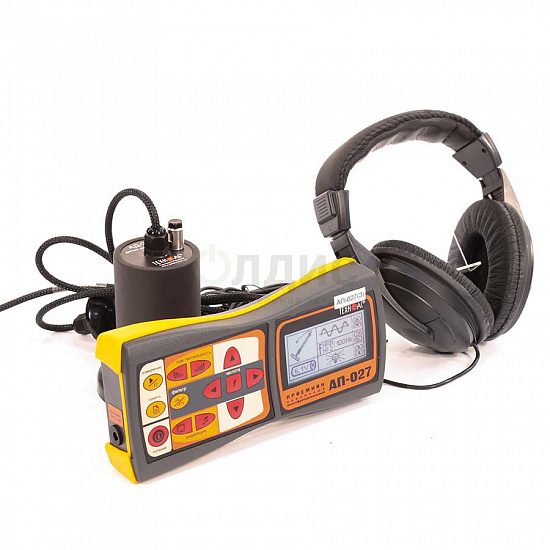

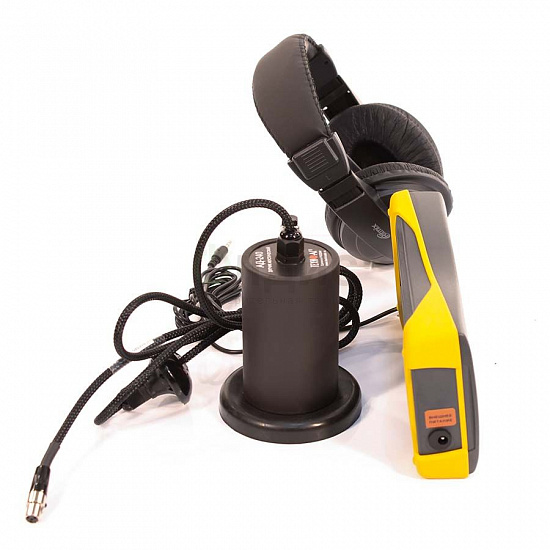

Прибор позволяет определить место разгерметизации трубопроводов системы газо-, водо- и теплоснабжения. Максимальная глубина обнаружения составляет 3 м в канальной и бесканальной прокладке. Устройство состоит из приёмника типа АП-027, комплектов акустических датчиков Ад-247 и головных наушников (телефонов).
Принцип работы основан на измерении уровня шума, издаваемого вытекающей жидкостью и распространяющегося в плотных слоях грунта. Шумы улавливаются приёмником и передаются на наушники. Полученный сигнал обрабатывается, усиливается и отображается на индикаторе устройства в виде частотного спектра и цифровых значений. Настройка полосы пропускания выполняется оператором вручную. Место разгерметизации определяется по точке, имеющей максимальное значение полученного сигнала.
Технические характеристики
Индикация глубины залегания коммуникации, м
|
3 |
Класс защиты
|
IP54 |
Гарантия (мес.)
|
24 |
Страна производитель
|
Россия |
Вес нетто, кг
|
0.46 |
Габаритные размеры, мм
|
220х102х42 |
Описание комплекта портативного акустического течеискателя Успех АТ-407Н:
Прибор позволяет определить место разгерметизации трубопроводов системы газо-, водо- и теплоснабжения. Максимальная глубина обнаружения составляет 3 м в канальной и бесканальной прокладке. Устройство состоит из приёмника типа АП-027, комплектов акустических датчиков Ад-247 и головных наушников (телефонов).
Принцип работы основан на измерении уровня шума, издаваемого вытекающей жидкостью и распространяющегося в плотных слоях грунта. Шумы улавливаются приёмником и передаются на наушники. Полученный сигнал обрабатывается, усиливается и отображается на индикаторе устройства в виде частотного спектра и цифровых значений. Настройка полосы пропускания выполняется оператором вручную. Место разгерметизации определяется по точке, имеющей максимальное значение полученного сигнала.
Область применения:
Течеискатели применяются ремонтниками и оперативно-техническим персоналом, выполняющим обслуживание:
- систем водоснабжения;
- газопроводов;
- нефтепроводов;
- систем канализации.
Оборудование закупается ремонтно-эксплуатационными организациями для оснащения специализированных бригад.
Течеискатель прост в использовании и не требует специальных знаний. Поэтому его можно применять и в быту. Прибор будет полезен при отыскании мест разрыва трубопроводов централизованного водоснабжения на загородном участке, а также при ремонте или модернизации системы канализации.
Расположение элементов управления:
Течеискатель Успех АТ-407Н имеет жидкокристаллический дисплей высокой чёткости, отражающий измеренные величины и параметры работы устройства. Разъём для подключения датчиков АП-027 располагается с правого торца прибора.
На передней панели находятся кнопки:
- включения и отключения питания;
- визуальной индикации;
- звуковой индикации;
- «Память»;
- регулировки параметров «меньше/больше»;
- «Измерение»;
- «Чувствительность»;
- выбора масштаба изображения и вида принимаемого сигнала.
На задней поверхности находится отсек для размещения элементов питания.
Технические характеристики акустического течеискателя Успех АТ-407Н:
Параметр |
Значения |
Технические характеристики приемника АП-027 |
Параметр |
Датчики |
ЭМД/ДКИ/ДОДК/КИ |
АД |
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8192Гц/33кГц. |
Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц. |
«Широкая полоса» (частотный диапазон) |
0,05…2,00 кГц |
0,1…2,00 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
Головные телефоны -синтезированный звук ЧМ. |
- |
Встроенный излучатель - синтезированный звук ЧМ. |
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
Время непрерывной работы, не менее |
20 часов |
Допустимый диапазон температур окружающей среды при эксплуатации |
минус 20С…+50С |
Класс защиты от внешних воздействий |
IP54 |
Габаритные размеры электронного блока |
220 102 42 (мм) |
Масса электронного блока, не более |
0,46 кг |
Технические характеристики датчика акустического АД-227 |
Чувствительность, V/g |
5 |
Габаритные размеры прибора, не более, мм |
105 х 75 |
Масса, не более, кг |
1,5 |
Комплект поставки Успех АТ-407Н:
- Приемник АП-027 - 1 шт;
- Комплект акустического датчика АД-247 - 1 шт;
- Головные телефоны;
- Держатель - 1 шт;
- Аккумуляторы «тип АА» 1,2В - 4 шт;
- Крестовая отвертка - 1 шт;
- Сумка для комплекта - 1 шт;
- Руководство по эксплуатации и паспорт - 1 экз.
Дополнительная комплектация течеискателя Успех АТ-407Н:
- Датчик контроля качества изоляции ДКИ-117;
- Датчик-определитель дефектов коммуникаций ДОДК-117;
- Клещи индукционные КИ-110;
- Накладная рамка НР-117;
- Чехол для ДКИ;
- Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика.
