0 отзывов

Артикул: Атлет ТЭК-127АН

Код товара: 151107

Посмотрите со всех сторон в 3D
ТЕХНО-АС
ТЕХНО-АС
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Индикация глубины залегания коммуникации, м — 6
  • Выходная мощность генератора, Вт — 200
  • Гарантия (мес.) — 24
  • Класс защиты — IP54
  • Страна производитель — Россия
Все характеристики Подробное описание
343 620 ₽

О товаре

Трассотечеискатель Атлет ТЭК-127АН - это прибор, предназначенный для определения местоположения и глубины залегания подземных коммуникаций, таких как кабели, трубопроводы и другие объекты. Он также может использоваться для обнаружения утечек воды, газа и других жидкостей в трубопроводах.

Технические характеристики

Индикация глубины залегания коммуникации, м 6
Выходная мощность генератора, Вт 200
Гарантия (мес.) 24
Класс защиты IP54
Страна производитель Россия

Описание трассотечеискателя Атлет ТЭК-127АН:

Комплект трассотечеискателя Атлет ТЭК-127АН предназначен для решения слудующих задач:

  • Поиска подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м;
  • Поиска места повреждения силового кабеля индукционным методом;
  • Поиска мест повреждения кабеля акустическим методом;
  • Поиска мест пересечения трубопроводов и кабеля;
  • Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Области применения трассотечеискателя Атлет ТЭК-127АН:

  • Электроэнергетика.

Технические характеристики трассотечеискателя Атлет ТЭК-127АН:

ПараметрЗначения

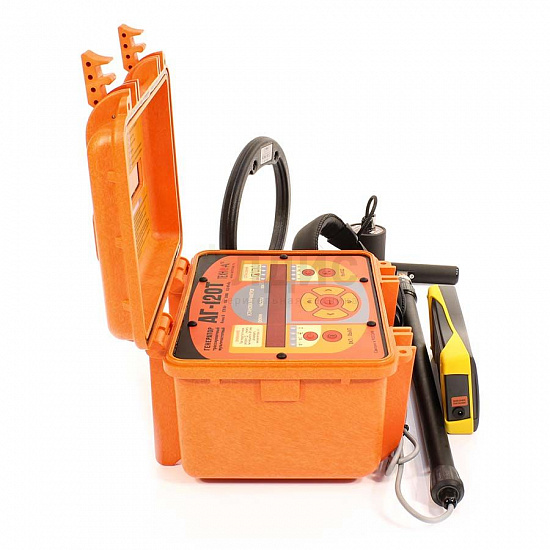

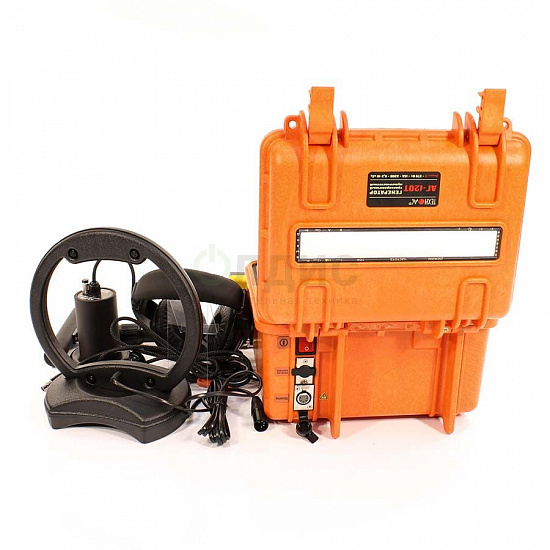

Технические характеристики генератора АГ-120Т
Частоты генерируемого сигнала, Гц
частоты f1, f2, f3 («постоянные»)выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.
частота f4 («временная»)200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Выходные параметры
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и трехчастотная генерация
- импульсные посылки

10
15
задаваемый для автосогласованиячетыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
220
330
140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании или от внешнего аккумулятора 24В120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом
- от сетевого блока (СБП)70 на 0,7…200 Ом
Примечание: при неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки
- Любое
- Ограничение тока на «низкоомных» нагрузках,
- «Uмакс» на «высокоомных» нагрузках
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А)
- при автономном питании
-с добавлением внешнего аккумулятора 12В

4…2200
4…3300
для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0…1,2
0…1,8
для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего ак-кумулятора 12В

0…0,8
0…1,2
Согласование с нагрузкой
- автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное
Источники питания
Встроенный аккумуляторный комплектдва свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
Ресурс питания при температуре окружающей среды 0?С в зависимости от изначально достигнутой мощности не менее, час
- непрерывная генерация1,2 при 120Вт автономно/180Вт с доп. акк. 12В
3 при 60Вт автономно/90Вт с доп. акк. 12В
- импульсные посылки одной частоты8 при 180Вт автономно/270Вт с доп. акк. 12В
20 при 90Вт автономно/130Вт с доп. акк. 12В
- импульсные посылки трех частот4 при 120Вт автономно/180Вт с доп. акк. 12В
10 при 60Вт автономно/90Вт с доп. акк. 12В
- генерация ударных импульсов с максимальной частотой 80уд/мин20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки автономных аккумуляторов не более, час8
Сетевой блок для работы или зарядки аккумулятороввыходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы11...14В / 22…28В ?24Ач
Автоматическое повторное согласование в режиме «SIN»при отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощностиимпульсный, технология CLASS D(BD), КПД > 80%
Габаритные размеры электронного блока (кейса), не более, мм305 х 270 х 194
Вес электронного блока,
не более, кг
12
Технические характеристики приемника АП-027
ПараметрДатчики
ЭМД/ДКИ/ДОДК/КИАД
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Вид принимаемого сигналаВыбирается оператором как «непрерывный/ импульсный»Выбирается оператором как «течепоиск (непрерывный сигнал)/ акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)0,05…8,6 кГц0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB120 dB
Время непрерывной работы, не менее20 часов
Допустимый диапазон температур окружающей среды при эксплуатации-20?С…+50?С
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220 x 102 x 42 (мм)
Масса электронного блока, не более0,46 кг
Технические характеристики акустического датчика АД-227
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105 x 75
Масса, не более, кг1,2
Технические характеристики электромагнитного датчика ЭМД-247
Тип преобразователяРезонансная ферритовая магнитная антенна
Частота резонанса, Гц50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияОт приемника
Коммутация резонансаПринудительная (управляется приемником)
Технические характеристики индукционной антенны ИЭМ-301.3
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом36
Тип корпусапластмассовый, герметичный

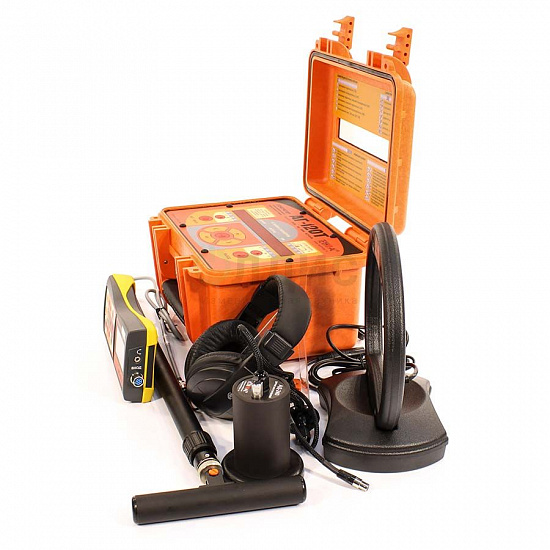

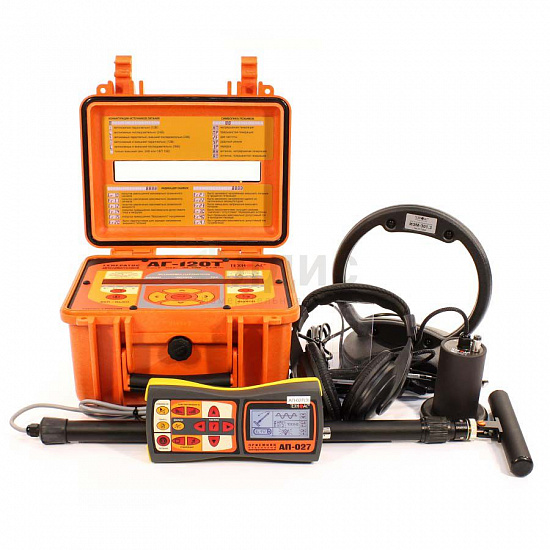

Комплект поставки трассотечеискателя Атлет ТЭК-127АН:

Наименование Количество
1 Трассопоисковый приемник АП-027 1
2 Генератор АГ-120Т 1
3 Датчик электромагнитный ЭМД-247 1
4 Индукционная антенна ИЭМ-301.3 1
5 Комплект акустического датчика АД-247 1
6 Головные телефоны 1
7 Батарейки для приемника (AA) 4
8 Сетевой блок питания 1
9 Держатель для приемника (АП-027.00.010) 1
10 Кабель для подключения сетевого блока питания AG120.02.060 1
11 Кабель для подключения внешнего аккумулятора АГ120.02.020 1
12 Кабель для подключения нагрузки АГ120.02.030 1
13 Кабель АГ105.02.020 1
14 Контакт магнитный АГ120.02.090 2
15 Штырь заземления АГ110.02.004 2
16 Ключ шестигранный 2,5*57 мм 1
17 Крестовая отвертка 1
18 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1
19 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1
20 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1
21 Сумка для генератора АГ-120Т (чехол 53181) 1
22 Сумка для комплекта (чехол 53183) 1
23 Руководство по эксплуатации 1
24 Паспорт 1

Дополнительная комплектация Атлет ТЭК-127АН:

  • Датчик контроля качества изоляции ДКИ-117;
  • Датчик-определитель дефектов коммуникаций ДОДК-117;
  • Клещи индукционные КИ-110;
  • Накладная рамка НР-117;
  • Комплект АДМ-227.
Преимущества
  • Цифровой трассопоисковый приемник
  • Большой ЖК дисплей с переключаемыми режимами работы
  • Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц)
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя)
  • Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т
  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника
  • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке
Комплектация
  • Трассопоисковый приемник АП-027
  • Генератор АГ-120ТМ
  • Датчик электромагнитный ЭМД-247
  • Комплект акустического датчика АД-247
  • Индукционная антенна ИЭМ-301.3
  • Головные телефоны
  • Держатель для приемника АП-027.00.010
  • Батарейки для приемника (AA) (4 шт.)
  • Источник питания ENP-240-12
  • Кабель для подключения сетевого блока питания AG120.02.060
  • Кабель для подключения внешнего аккумулятора АГ120.02.020
  • Кабель для подключения нагрузки АГ120.02.050
  • Кабель для заземления АГ105.02.020
  • Контакт магнитный АГ120.02.090 (2 шт.)
  • Штырь заземления АГ110.02.004 (2 шт.)
  • Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
  • Крестовая отвертка
  • Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
  • Сумка для генератора АГ-120ТМ (чехол 53181)
  • Сумка для комплекта (чехол 53183)
  • Кабель для подключения внешнего аккумулятора AP027.02.030
  • Руководство по эксплуатации (3 шт.)
  • Паспорт
