Успех АТГ-425.15Э Кабеледефектоискатель

О товаре

Успех АТГ-425.15Э - это современный кабеледефектоискатель, предназначенный для определения мест повреждений и неисправностей в кабельных линиях. Он обеспечивает высокую точность и скорость обнаружения, а также позволяет работать с различными типами кабелей и проводников.

Технические характеристики

Индикация глубины залегания коммуникации, м	6
Класс защиты	IP54
Выходная мощность генератора, Вт	20
Страна производитель	Россия

Описание кабеледефектоискателя Успех АТГ-425.15Э:

Дефектоискатель акустический Успех АТГ-425.15Э с расширенной индикацией выходных параметров генератора предназначен для решения следующих задач:

Поиск кабеля пассивным методом;
Определения мест повреждения кабеля акустическим и электомагнитным способом;
Проведения работ по поиску скрытой проводки;
Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;
Обследования участков местности перед проведением земляных работ;
Поиск мест пересечения трубопроводов и кабеля;
Трассировка и контроль изоляции защитных покрытий газопровода;
Контроль изоляции защитных покрытий.

Области применения Успех АТГ-425.15Э:

Электроэнергетика.

Отличительные особенности кабеледефектоискателя Успех АТГ-425.15Э:

Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Технические характеристики Успех АТГ-425.15Э:

Параметр	Значения
Технические характеристики генератора АГ-105
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы	Встроенная передающая антенна «LC»
«Антенные» режимы	Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)	Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12 сек Частота следования посылок 1 Гц
Режимы «модуляции» (сигналы специальной формы)	Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении,	5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
Ограниченный программой при ручном повышении,	3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования,	0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
Заданный для автоматического согласования,	0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции»,	32 - в двухчастотном режиме модуляции «2F»
В зависимости от «модуляции»,	40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой,	20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
Ограниченная программой,	6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания	7…15 В
Батарейный комплект «тип С8»	8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания (не входят в комплект поставки)	Аккумулятор «12 В» (например, автомобильный) Выходное напряжение 11…14 В при токе не менее 4 А
Внешние источники питания (не входят в комплект поставки)	Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15 В, мощность 60 Вт
Время работы («жизненный цикл» зависит от качества батарей)	При работе от батарейного комплекта «тип С8» 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт ) или 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)
Время работы («жизненный цикл» зависит от качества батарей)	При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации		Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33».
Согласование с нагрузкой	Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	«Контактное» подключение с «возвратом тока через землю»
	«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
	«Бесконтактное» подключение с применением внешней передающей антенны «АН»
	«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности	Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216 х 180 х 105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+50 С С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Технические характеристики приемника АП-027
Параметр	Датчики
Параметр	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.	-
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20С…+50С
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 х 102 х 42 мм
Масса электронного блока, не более	0,46 кг
Технические характеристики электромагнитного датчика ЭМД-247
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)
Технические характеристики датчика акустического АД-247
Габаритные размеры прибора, не более, мм	60 х 130
Масса, не более, кг	0,95

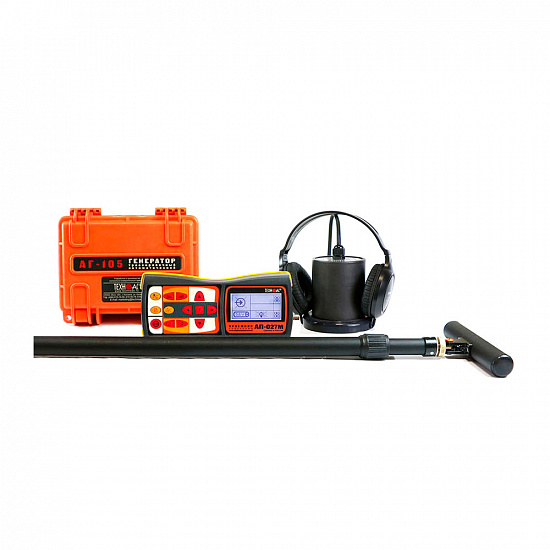

Комплект поставки Успех АТГ-425.15Э:

Наименование	Количество

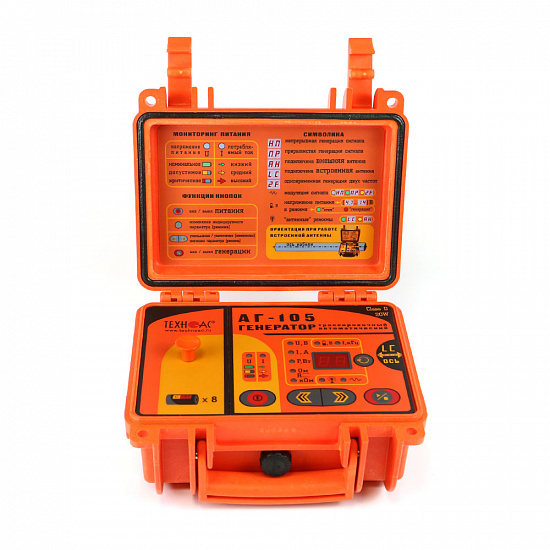

Генератор "АГ-105"	1
Головные телефоны	1
Датчик акустический "АД-227"	1
Приемник "АП-027"	1
Провода соединительные	1
Сумка	1
Электромагнитный датчик "ЭМД-247"	1
