Краткое описание токовых клещей APPA 31
Токоизмерительные клещи APPA 31 предназначен для преобразования постоянного (переменного) тока в пропорциональное постоянное (переменное) напряжение, для применения в полевых, цеховых, лабораторных условиях в электротехнике.
Отличительные особенности:
- переменный ток от 0,1 А до 400 А (50 Гц - 60 Гц) с погрешностью 1.9%;
- коэффициент преобразования 1 мВ/А;
- максимальный диаметр провода 29 мм;
- ударопрочное исполнение (падение с высоты до 1,3 м);
- безопасная конструкция;
- витой кабель подключения.
ехнические характеристики преобразователя тока APPA 31
| Параметр
| Значение
|
|---|
| Переменный ток
|
|---|
| Пределы измерений
| 400 А
|
| Погрешность
| ± (1,9 % + 0,5 А)
|
| Полоса частот
| 50 …60 Гц
|
| Коэф. преобразования
| 1 мВ/А
|
| Защита входа
| 400 А
|
| Общие данные
|
|---|
| Тип преобразователя
| Трансформатор тока
|
| Выбор предела измерения
| Нет
|
| Установка нуля
| Нет
|
| Макс. диаметр провода
| 29 мм
|
| Механизм размыкания губок
| Курок слева
|
| Источник питания
| Нет
|
| Индикация включения питания
| Нет
|
| Индикация разряда батареи
| Нет
|
| Срок службы источника питания
| Нет
|
| Электробезопасное исполнение
| Да
|
| Ударопрочное исполнение
| Да
|
| Условия эксплуатации
| 0 °С…50 °С, отн. влажность не более 80 %
|
| Габаритные размеры
| 72 х 148 х 36 мм
|
| Масса
| 250 г
|

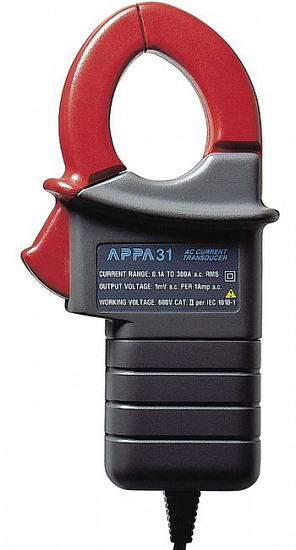

Внешний вид APPA 31
- Клещи преобразователя
- Корпус преобразователя
- Курок механизма развода клещей
- Ограничитель безопасности
Комплект поставки:
| №
| Наименование
| Количество
|
|---|
| 1
| Преобразователь тока APPA 31
| 1 - шт.
|
| 2
| Соединительный витой провод (несъемный)
| 1 - шт.
|
| 3
| Источник питания
| 1 - шт.
|
| 4
| Транспортная сумка
| 1 - шт.
|
| 5
| Руководство по эксплуатации
| 1 - шт.
|
