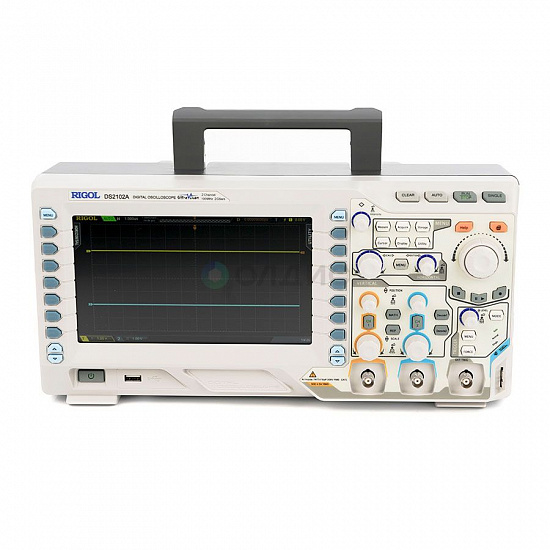

RIGOL DS2102A Осциллограф цифровой

О товаре

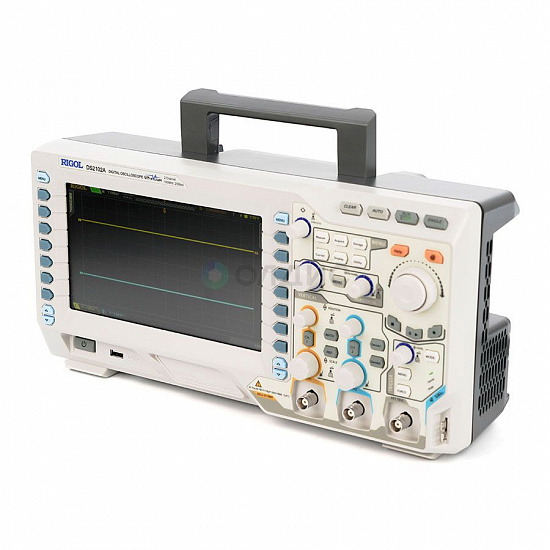

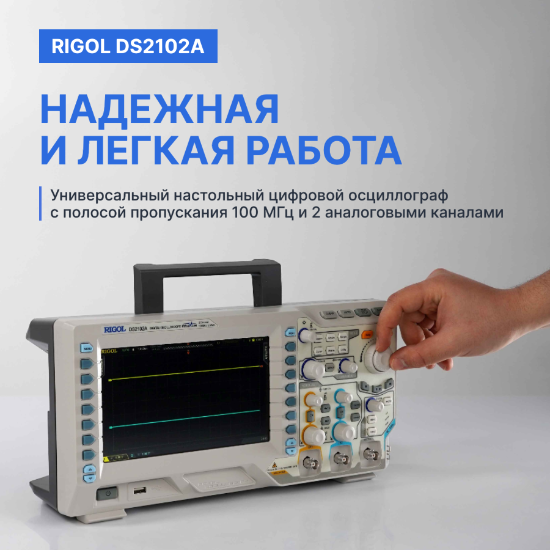

DS2102A – универсальный настольный цифровой осциллограф с полосой пропускания 100 МГц и 2 аналоговыми каналами. Компактные размеры и легкий вес делают его удобным для переноски. Осциллограф оснащен цветным дисплеем 8”, дружественным интерфейсом пользователя и удобной панелью управления. Он обладает прекрасными техническими характеристиками, включая высокую частоту дискретизации, глубокую память и высокую частоту захвата сигнала. Он идеально подходит для тестирования слабых сигналов биологических, медицинских и других датчиков.

Технические характеристики

Количество каналов	2
Тип прибора	Настольный
Номер в госреестре СИ	54989-13
Гарантия (мес.)	36
Страна производитель	Китай
Полоса пропускания, МГц	100
Общий объем памяти	56 М
Частота дискретизации	2 Гвыб/сек
Максимальная частота захвата, осц/с	50000
Вертикальная развертка	500 мкВ/дел - 10 В/дел
Горизонтальная развертка	5 нс/дел - 1000 с/дел
Точность временной развертки, ppm	±25
Вертикальное разрешение (A/D), бит	8
Режимы входа	открытый, закрытый, земля
Частотомер	встроенный, 6 разрядов
Математика	A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
Интерфейс	USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
Дисплей	диагональ 8” (203 мм) , ЖК, TFT матрица, 800 (по горизонтали) × 480 (по вертикали) точек, 160 000 цветов
Вес нетто	3.9 кг
Габаритные размеры, мм	361х180х130

Краткое описание цифрового двухканального осциллографа RIGOL DS2102A:

Цифровой осциллограф DS2102A производится в настольном исполнении, обладает частотой пропускания 100 МГц и двумя изолированными каналами измерений. Благодаря этому на дисплее можно наблюдать одновременно за двумя исследуемыми сигналами. Компактные размеры и невысокая масса 3,9 кг позволяют использовать прибор, в том числе, и в качестве переносного диагностического устройства.

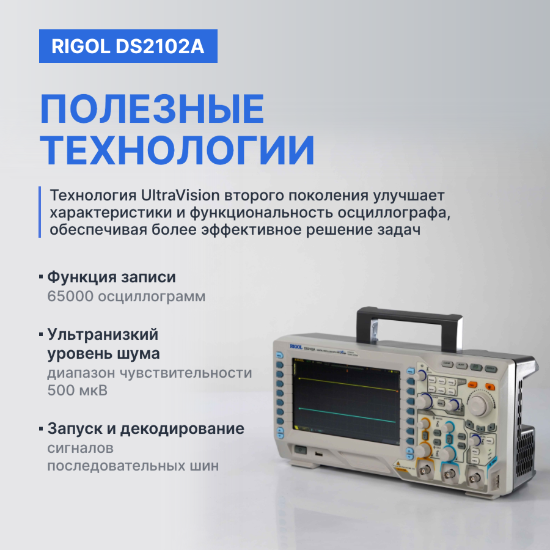

Осциллограф работает на базе инновационной технологии UltraVision. Она позволяет отображать исследуемый сигнал в 256 параметрах яркости и наблюдать за малейшими изменениями осцилограммы.

Осциллограф обладает возможностями:

расширенной синхронизации по протоколам I2C, SPI, RS232;
скоростного захвата до 50000 осцилограмм в секунду;
автоматических измерений 24-х параметров сигнала;
встроенного математического моделирования.

Покадровый регистратор рассчитан на 65000 кадров.

Отличительные особенности:

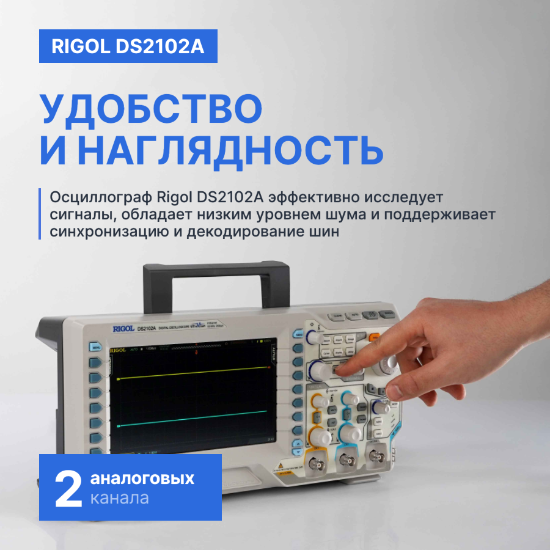

В сравнении с аналогичными осциллографами модель DS2102A обладает:

низким уровнем шума;
диапазоном чувствительности до 500 мкВ;
встроенной памятью на 65000 осцилограмм;
функциями воспроизведения и автоматического анализа сигнала;
удобной навигацией и интерфейсом.

RIGOL DS2102A подключается к персональному компьютеру с помощью USB-кабеля. Прибор оснащается двумя пассивными токовыми пробниками частотой 350 МГц.

Область применения:

Профессиональные электронные осциллографы применяются в машиностроительной, медицинской, авиастроительной и приборостроительной отраслях промышленности. Их используют как диагностическое оборудование.

В телекоммуникационных технологиях с помощью осциллографов определяют качество и скорость передачи сигнала, обнаруживают и устраняют неисправности оборудования.

Осциллограф – обязательное устройство в сервисных центрах по ремонту и диагностики автомобилей. Они незаменимы при проверке системы управления автомобилем, электронного впрыска топлива, оценке качества работы датчиков и электронных блоков.

В медицине осциллографы используются для калибровки и тестирования специального медицинского оборудования.

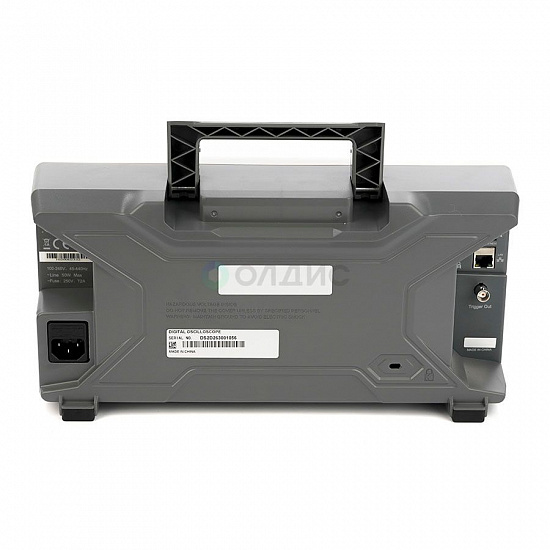

Управление и индикация:

Осциллограф RIGOL DS2102A имеет цветной жидкокристаллический дисплей высокой чёткости разрешением 800×400 точек. Диагональ 20 см. Это один из самых больших параметров в данном классе.

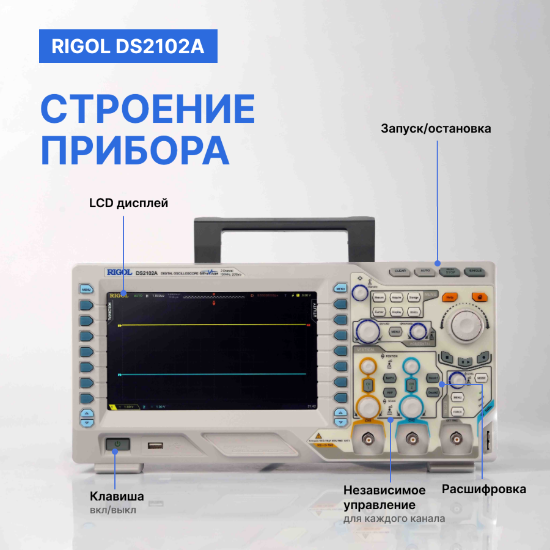

На передней панели располагаются клавиши управления меню, курсором и триггером. В нижней части располагается USB-разъём и токовые входы.

Для удобства работы оператора клавиши управления каналами выделены в отдельные зоны. Зона канала «1» ограничена жёлтым цветом, зона канала «2» ограничена синим цветом.

Технические характеристики:

Характеристика		Значение
Полоса пропускания		100 MГц
Количество каналов		2 + внешний запуск
Регистрация	Режим	Обычный Пиковый детектор (500 пс - один канал, 1 нс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
	Макс. дискретизация (реальное время)	2 Гвыб/сек (1 Гвыб/сек - 2 канала)
	Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±2% \|\| 16 пФ ±3 пФ или 50 Ω±1,5%
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	300 Вскз CAT I, 100 Вскз CAT II
	Ограничение полосы пропускания	20 МГц/100 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	50000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
	Коэффициент развертки	5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Коэффициент развертки	5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы	±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	8 бит
	Вертикальное отклонение	500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
	Диапазон смещения	±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала	100 МГц
	Полоса пропускания для однократного сигнала	Полный диапазон
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤3,5 нс (типичное)
	Погрешность коэф.усиления	±2%
	Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами	≥40 дБ
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна	прямоугольник, Hanning, Blackman, Hamming
	Логические операции	AND, OR, NOT, XOR
	Математические функции	Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование	Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция)

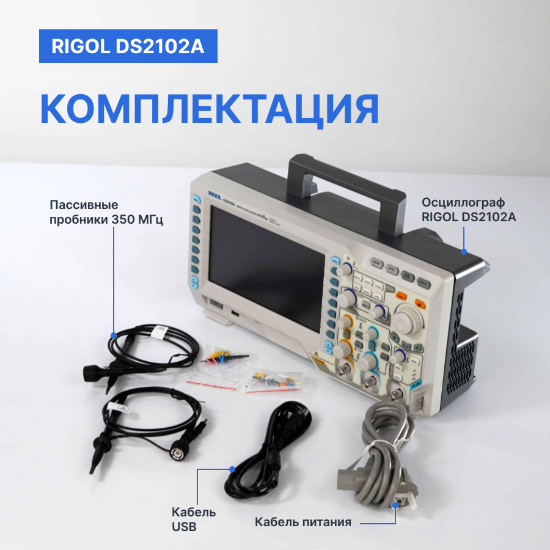

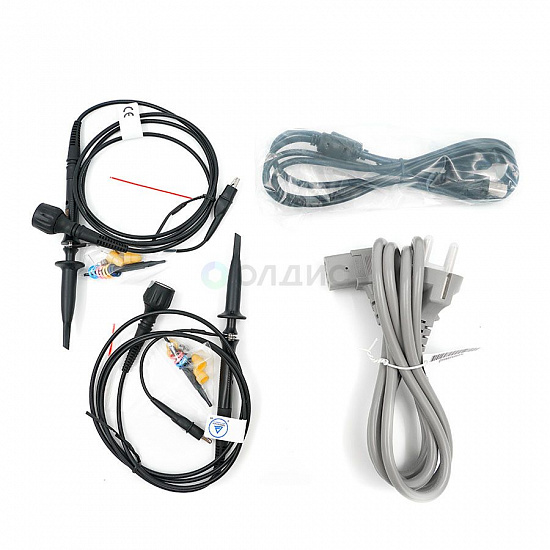

Комплект поставки осциллографа RIGOL DS2102A:

Осциллограф цифровой двухканальный запоминающий RIGOL DS2102A среднего ценового класса
Осциллографические щупы – 2 шт.
Сетевой кабель
USB кабель для подключения к ПК
Краткое руководство по эксплуатации
CD диск с руководством по эксплуатации и программным обеспечением
