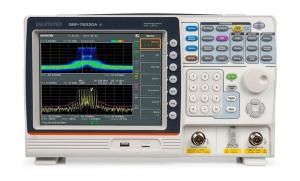

| Частота
|
| Частотный диапазон
| 9 кГц…3000 МГц
|
| Частота опорного генератора
| 10 МГц
|
| Погрешности частоты опорного генератора
| ± (1,02x10-6 +1x10-6 xN)
(N – количество лет после выпуска из производства или подстройки)
|
| Полоса обзора
| Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
|
| Уровень фазовых шумов
| -86 дБн/Гц при отстройке на 10 кГц приведенный к полосе 1 Гц;
-95 дБн/Гц при отстройке на 100 кГц приведенный к полосе 1 ГГц
|
| Скорость развертки
| 204 мкс...1000 с (при полосе обзора > 0), 50 мкс ... 1000 с (при полосе обзора = 0, разрешение 10 мкс)
|
| Режимы развертки
| Непрерывный, однократный
|
| Полоса пропускания
|
| Полоса пропускания
| 1 Гц … 1 МГц, шаг 1-3-10 (-3 дБ) фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
|
| Погрешность установки полосы пропускания
| ± 8 % при ПЧ = 1 МГц, ± 5 % при ПЧ < 1 МГц
|
| Избирательность по уровням (60 дБ/ 3 дБ)
| 4,5:1
|
| Полоса пропускания видео
| 1 Гц ... 1 МГц, шаг 1-3-10 (-3 дБ)
|
| Амплитуда
|
| Диапазон измерений
| От уровня собственных шумов до +18 дБ, диапазон частот 100 кГц…1 МГц;
от уровня собственных шумов до + 21 дБ, диапазон частот >1 МГц…10 МГц;
от уровня собственных шумов до + 30 дБ, диапазон частот >10 МГц…3 ГГц
|
| Аттенюатор
| 0 ... 50 дБ (шаг 1 дБ)
|
| Погрешность атенюатора
| ± 0,3 дБ
|
| Предусилитель
| 18 дБ, 1 МГц...3 ГГц
|
| Максимальный входной уровень
| 33 дБмВт (атеннюатор ? 10 дБ), постоянное 50 В
|
| Уровень компрессии на 1 дБ
| 0 дБ при несущей частоте ? 50 МГц без предусилителя;
- 22 дБ при несущей частоте ? 50 МГц с предусилителем
|
| Средний уровень собственного шума (DANL)
| Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ? 40;
С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; от -90 дБм до - 3х(F/100) дБм: >100 кГц…1 МГц; -118 дБм: >1 МГц … 2,7 ГГц; -106 дБм: >2,7 ГГц…3 ГГц;
С включенным предусилителем: от -108 дБм до - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: >1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: >10 МГц…3 ГГц;
Где, F - частота, на которой измеряется уровень, кГц
|
| Переделы допускаемой относительной погрешности измерения уровня сигнала
| Параметры нормируются на опорной частоте 160 МГц;
с выключенным предусилителем: ± 0,6 дБ;
с включенным предусилителем: ± 0,6 дБ;
в диапазоне частот от 1 МГц до 3 ГГц, с выключенным предусилителем: ± 1,5 дБ
|
| Неравномерность АЧХ
| Относительно уровня на частоте 160 МГц;
с выключенным предусилителем, аттенюатор 10 дБ: ± 0,5 дБ: 100 кГц…2 ГГц; ±0,7 дБ: >2 ГГц…3 ГГц;
с включенным предусилителем, аттенюатор 0 дБ: ± 0,6 дБ: 100 кГц…2 ГГц; ± 0,8 дБ: >2 ГГц…3 ГГц
|
| Погрешность измерения уровня сигнала из-за переключения полос пропускания фильтра ПЧ
| Относительно полосы пропускания 10 кГц
± 0,25 дБ
|
| Гармонические искажения второго порядка (SHI)
| 35 дБм: 10 МГц...775 МГц;
60 дБм: ?775 МГц…1,625 ГГц;
предусилитель выключен, уровень: - 30 дБм, аттенюатор 0 дБ
|
| Интермодуляционные искажения третьего порядка (TOI)
| +1 дБм, в диапазоне частот 300 МГц…3 ГГц;
предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
|
| Детекторы графика
| Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ
|
| Функции трассировки
| Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
|
| Входы / выходы
|
| ВЧ вход
| Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ? 10 дБ)
|
| Трекинг генератор
| Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ? 12 дБ)
|
| Внешняя синхронизация
| Соединитель BNC-типа; входной уровень 3,3 В (CMOS
|
| Выход опорной частоты
| Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В
|
| Вход опорной частоты
| Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
|
| ДУ
| LAN, USB, RS-232, опция - GPIB
|
| Выход питания DC
| 7 В/500 мА; разъем SMB
|
| Выход ПЧ
| Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
|
| Медиа выходы
| Видео DVI-I, аудио 3,5мм jack моно
|
| Общие характеристики
|
| Внутренняя память
| 16 МБ
|
| Дисплей
| Диагональ 21,3 см, ЖК, разрешение 800х600
|
| Потребляемая мощность
| < 65 Вт
|
| Условия эксплуатации
| +5…+45 °С
|
| Питание
| 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания
|
| Габаритные размеры
| 210х350х100 мм
|
| Вес
| < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание)
|
