Артикул: АСН-8322

Код товара: 7217

Посмотрите со всех сторон в 3D

О товаре

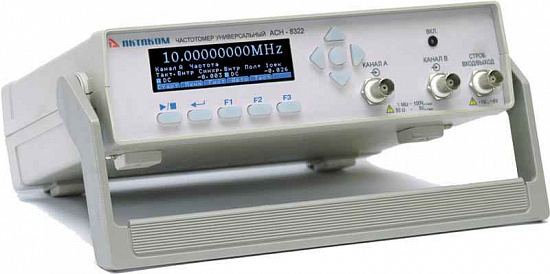

Универсальный частотомер Актаком АСН-8322 - это прибор из серии первых российских десятиразрядных частотомеров с OLED дисплеем. Частотомер предназначен для измерения частоты, периода, длительности импульса и скважности сигнала, а также имеет встроенный счетчик импульсов. Частотомер АСН-8322 обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейсов USB и LAN (опционально) позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

Технические характеристики

Гарантия (мес.) 25
Страна производитель Россия
Вес нетто, кг 1.5
Габаритные размеры, мм 260х210х70

Описание частотомера АСН-8322.

3 канала; Диапазон частот (канал А и B): 0,1 Гц…200 МГц. З канал (C, опция): 200 МГц…8 ГГц. Разрядность индикатора - 10 цифр. Графический OLED дисплей. Автонастройка уровня запуска. Измерение длительности импульсов - 10 нс…10 с. Относит. погрешность частоты опорного генератора: 1x10-6. Время измерения: 10 сек / 1 сек /0,1 сек. Математика. Статистика. Интерфейс (опция): USB, LAN. питание: сетевой адаптер +7,0 В/2А (опция). Габариты:: 260х210х70 мм. Масса, не более: 1,5 кг.

Гарантийный срок: 25 месяцев

Универсальный частотомер Актаком АСН-8322 - это прибор из серии первых российских десятиразрядных частотомеров с OLED дисплеем. Частотомер предназначен для измерения частоты, периода, длительности импульса и скважности сигнала, а также имеет встроенный счетчик импульсов. Частотомер АСН-8322 обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейсов USB и LAN (опционально) позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

Отличительные особенности частотомера АСН-8322:

  • измерение частоты по каналам А, B, С (опция);
  • измерение периода по каналам А, B;
  • измерение длительности импульсов по каналам А и В;
  • измерение скважности импульсов (коэффициента заполнения) по каналам А и В;
  • измерение разности фаз по каналам А и B;
  • счетчик импульсов по каналам А и B;
  • измерение скорости вращения;
  • статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ;
  • математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу;
  • удержание показаний;
  • автонастройка уровня сигнала;
  • режим относительных измерений;
  • отключаемый фильтр низких частот;
  • одновременный вывод нескольких показаний измерения;
  • возможность графического отображения информации;
  • режим часов;
  • внешняя и внутренняя синхронизация;
  • синхронизация по положительному или отрицательному импульсу запуска;
  • внешнее и внутреннее тактирование;
  • автокалибровка;
  • функция самотестирования;
  • звуковые эффекты;
  • работа прибора в комплексе с компьютером со связью по USB1.1 и LAN (опция);
  • режим тревоги по условию (только в режиме работы с программным обеспечением);
  • удаленное управление и сбор данных с помощью специального программного обеспечения (опция).

Дополнительные возможности частотомера АСН-8322:

  • русскоязычное многоуровневое меню и пользовательский интерфейс
  • возможность одновременного вывода нескольких показаний измерения
  • автонастройка уровня сигнала
  • возможность графического отображения информации
  • отключаемый фильтр низких частот
  • внешняя и внутренняя синхронизация
  • синхронизация по положительному или отрицательному импульсу запуска
  • внешнее и внутреннее тактирование
  • регулируемое время измерения
  • автокалибровка
  • функция самотестирования
  • режим часов
  • звуковые эффекты
  • режим тревоги по условию (только в режиме работы с программным обеспечением)
  • работа прибора в комплексе с компьютером со связью по USB1.1 и LAN
  • удаленное управление и сбор данных с помощью специального программного обеспечения

Программное обеспечение (опция)

Программное обеспечение "АКТАКОМ FCounter" позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, ПО "АКТАКОМ FCounter" позволяет выполнять и ряд других операций недоступных в локальном режиме.

Рабочее окно делится на 3 области: верхнюю, центральную и нижнюю

В верхней области располагается меню управления состоящее из 5 закладок:

  • Связь - закладка, которая предназначена для поиска подсоединенных устройств (частотомеров), которые могут быть подключены к компьютеру и, в дальнейшем, управляться через программное обеспечение
  • Сокеты - закладка, которая служит для установки параметров подключения при управлении по LAN
  • Настройки - закладка, служащая для настройки параметров измерения: канал измерения, тип входа, режимы тактирования и синхронизации и т.п.
  • Вычисления - закладка, предназначеная для отображения результатов обработки и вычислений
  • Дополнительно- закладка для выполнения калибровки, включения режимов часов и звуковых эффектов.

Центральная область рабочего окна - предназначена для запуска и остановки процесса измерения и отображения результатов измерений

И, наконец, в нижней части рабочей области, в зависимости от включенной закладки, отображаются режимы "Самописец" или "Статистика"

Если активной является закладка "Самописец", то на экране строятся тренды, т.е. график изменения частоты во времени. Это очень удобно, когда требуется регистрировать изменение частоты во времени без участия пользователя. Для документирования, данные могут сохраняться в файл, а, также, в дальнейшем, вызываться из файла и обрабатываться.

Технические характеристики частотомера АСН-8322:

  • графический цифровой OLED дисплей
  • 2 основных канала измерения (А и В) + ВЧ канал С (опция)
  • диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц
  • диапазон входных частот по каналу С (опция) : 200 МГц...8 ГГц
  • диапазон входных напряжений по входам А и В: 0,025...25 В (0,1Гц … 50МГц), от 0,3 В (50МГц … 200МГц)
  • относительная погрешность частоты опорного генератора: 10–6. Возможность "upgrade" в заводских условиях
  • максимальная разрядность индикатора: 10 разрядов
  • измерение длительности импульсов: 10 нс...10 с
  • чувствительность по входу А, В, не хуже: 25 мВ (в полосе 0,1Гц..180МГц)
  • входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом , по каналу С: 50 Ом
  • вид связи по каналам А и В: AC, DC; по каналу С: AC
  • время измерения : 10 сек/1 сек/0,1 сек
  • питание: сетевой адаптер АТН-0702 +7,0 В/2А (поставляется опционально)
  • интерфейс связи с ПК (опция): USB 1.1, LAN
  • габаритные размеры: 260 х 210 х 70 мм
  • масса, не более: 1,5 кг
  • Габаритные размеры в упаковочной таре 270х90х295, вес 1,07 кг.

Комплект поставки АСН-8322

Наименование Количество
1. Частотомер АСН-8322 1
2. Руководство пользователя 1

Дополнительная комплектация:

  • блок питания с кабелем АТН-0702
  • щупы HP-9150
  • модуль ВЧ-канал АСН-0801
  • интерфейсный модуль USB/LAN АСЕ-1072
  • кабель для соединения устройства с USB-портом
  • Программное обеспечение
    • ACH-832х_SDK Полный комплект средств разработки ПО
    • AFC Aktakom FCounter Программное обеспечение для частотомеров
Преимущества
  • Статистическая обработка результатов измерений
  • Математические функции для сигналов одного или двух каналов
  • Удержание показаний
  • Режим относительных измерений
  • Возможность одновременного вывода нескольких показаний измерения
  • Автонастройка уровня сигнала
  • Возможность графического отображения информации
  • Отключаемый фильтр низких частот
  • Режим тревоги по условию
  • Работа прибора в комплексе с компьютером со связью по USB и LAN
  • Удаленное управление и сбор данных с помощью специального ПО
Комплектация
  • Прибор
  • Руководство пользователя
  • Программное обеспечение
