О товаре

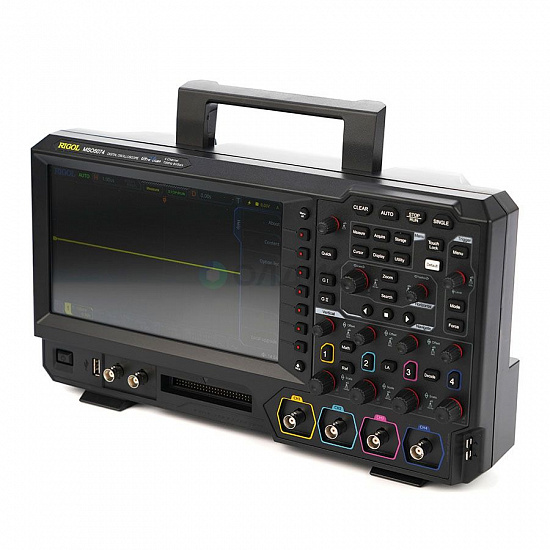

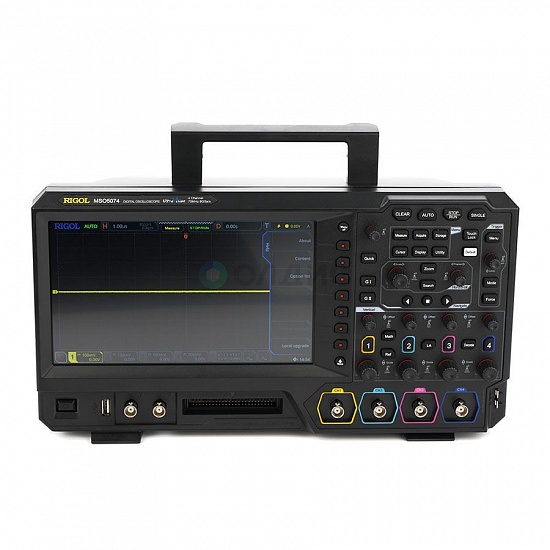

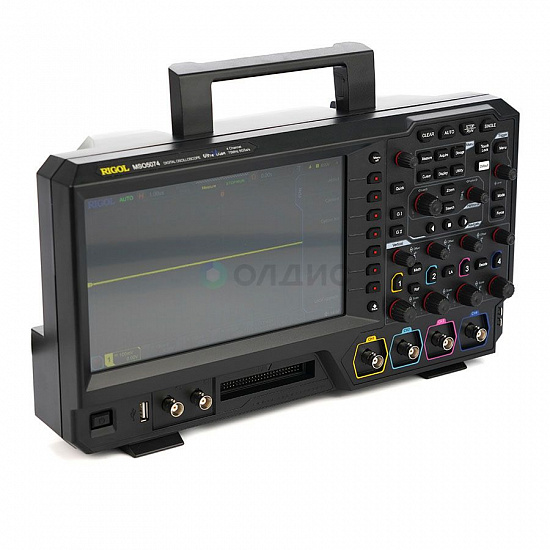

Цифровой осциллограф Rigol MSO5074 – многофункциональный лабораторный прибор, сконструированный на ASIC-платформе Phoenix и реализующий технологию UltraVision II, который оборудуется четырьмя аналоговыми каналами с полосой пропускания 70 МГц и 16 цифровыми входами с функцией логического анализа. Устройство оснащается целым набором аппаратных и программных средств измерений и анализа, благодаря чему может использоваться для эффективного решения задач повышенной сложности.
Технические характеристики
| Номер в госреестре СИ | 82665-21 |
| Вид исполнения | Настольный |
| Полоса пропускания, МГц | 70 |
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Частота дискретизации, Гвыб/сек | 8 |
| Вертикальное разрешение (A/D), бит | 8 |
| Максимальная длина записи | 100 M |
| Сегментированная память | Да |
| Максимальная частота захвата, осц/с | 500000 |
| Вертикальная развертка | 1 мВ/дел – 10 В/дел |
| Горизонтальная развертка | 1 нс/дел – 1000 с/дел |
| Точность временной развертки, ppm | ±1,5 |
| Режимы входа | Открытый, закрытый, земля |
| Частотомер | Да |
| Генератор сигналов | Опция |
| Режим Годен/не годен | Да |
| Встроенный мультиметр | Да |
| Встроенный логический анализатор | Да |
| Декодер последовательных шин | I2C (опция); SPI (опция); RS232 (опция); CAN (опция); LIN (опция); FlexRay (опция); I2S (опция); MIL-STD-1553 (опция) |
| Анализ спектра | БПФ |
| Вход внешнего запуска | Да |
| Выход внешнего запуска | Да |
| Дополнительные виды синхронизации | Фронт; Импульс; Наклон; Видео; Шаблон; Длительность; Задержка; Рант; Окно; Задержка; Время установки и удержания; N-фронт; RS232; I2C; SPI; CAN; LIN; FlexRay; I2S; MIL-STD-1553 |
| Математические функции | A+B, A-B, A×B, A/B, FFT, A&&B, A |
| Тип отображения | Цифровой |
| Дисплей | диагональ 9" (25,7 см), ЖК, TFT матрица, 1024 (по горизонтали) × 600 (по вертикали) точек, 65536 цветов |
| Видеовыход | HDMI |
| Интерфейс | USB-host, USB-device, LAN (LXI-C), HDMI, GPIB (опция) |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 367х200х130 |
| Вес нетто, кг | 3.2 |
