О товаре
Программируемая электронная нагрузка AEL-8810 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 500 А, поглощаемая мощность до 10 кВт.
Технические характеристики
| Количество каналов |
1 |
| Входное напряжение (до), В |
150 |
| Входной ток, А |
500 |
| Мощность |
10 кВт |
| Режимы работы |
CC, CV, CR, CW, CC+CV, CR+CW |
| Динамический режим работы |
Да |
| Измерение постоянного напряжения (до), В |
150 |
| Измерение постоянного тока (до), А |
500 |
| Измерение мощности (до), Вт |
10000 |
| Интерфейс |
RS-232, USB |
| Дисплей |
ВФД-дисплей |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
700х1880х700 |
| Вес нетто, кг |
300 |

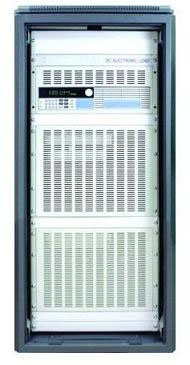

Описание прибора электронной нагрузки AEL-8810
Программируемая электронная нагрузка AEL-8810 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 500 А, поглощаемая мощность до 10 кВт.
Особенности электронной нагрузки AEL-8810:
- ВФД-дисплей;
- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW;
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
- Функция "мягкого" запуска;
- Тестирование батарей;
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
- Поддержка внешнего запуска;
- Компенсация падения напряжения;
- Автоматическое тестирование;
- Работа по спискам;
- Управление по USB/RS-23.
Технические характеристики электронной нагрузки AEL-8810:
| Параметр
| Значение
|
| Входные параметры
|
| Мощность
| 10 кВт
|
| Ток
| 0...500 A
|
| Напряжение
| 0...150 В
|
| CC режим
|
| Диапазон
| 0...50 A
| 0...500 A
|
| Разрешение
| 1 мA
| 10 мA
|
| Точность
| 0.1%уст.знач.+0.05%диап.
| 0.15%уст.знач.+0.05%диап.
|
| CV режим
|
| Диапазон
| 0.1...19.999 В
| 0.1...150 В
|
| Разрешение
| 1 мВ
| 10 мВ
|
| Точность
| 0.03%уст.знач.+0.02%диап.
| 0.03%уст.знач.+0.02%диап.
|
| CR режим
|
| Диапазон
| 0.3...10 кОм
| 0.3...5 кОм
|
| Разрешение
| 16 бит
| 16 бит
|
| Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.1%диап.
|
| CW режим
|
| Диапазон
| 0...7500 Вт
| 0...10000 Вт
|
| Разрешение
| 10 мВт
| 100 мВт
|
| Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.15%диап.
|
| Измерение напряжения
|
| Напряжение
| 0...19.999 В
| 0...150 В
|
| Разрешение
| 1 мВ
| 10 мВ
|
| Точность
| 0.015%уст.знач.+0.03%диап.
| 0.015%уст.знач.+0.05%диап.
|
| Измерение тока
|
| Ток
| 0...50 A
| 0...500 A
|
| Разрешение
| 1 мА
| 10 мA
|
| Точность
| 0.1%уст.знач.+0.05%диап.
| 0.15%уст.знач.+0.2%диап.
|
| Измерение мощности
|
| Мощность
| 100 Вт
| 10000 Вт
|
| Разрешение
| 1 мВт
| 10 мВт
|
| Точность
| 0.1%уст.знач.+0.1%диап.
| 0.2%уст.знач.+0.15%диап.
|
| Тестирование батарей
|
| Напряжение батареи
| 0.5...120 В
|
| Максимальная измеряемая емкость
| 999 Ач
|
| Разрешение
| 0.1 мА
|
| Динамическое тестирование
|
| Работа по спискам
| переключение: 0...25 кГц; 2.5 A/мкс
|
| T1&T2
| 60 мкс-999 с.
|
| Точность
| ±(15% смещение+10% диап.)
|
| "Мягкий" запуск
|
| Время
| 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
|
| Точность
| ±(15% смещение+10% диап.)
|
| Короткое замыкание
|
| Ток (CC)
| 55 A
| 550 A
|
| Напряжение (CV)
| 0 В
|
| Сопротивление (CR)
| 5 мОм
|
| Общие характеристики
|
| Размеры, Ш x В x Д
| 700x1880x700 мм
|
| Масса
| 300 кг
|
Комплект поставки AEL-8810
| №
| Наименование
| Количество
|
| 1.
| Электронная нагрузка AEL-8810
| 1
|
| 2.
| Кабель питания
| 1
|
| 3.
| Руководство по эксплуатации
| 1
|
