О товаре
Программируемая электронная нагрузка АТН-8125 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 60 А, поглощаемая мощность до 1200 Вт.
Технические характеристики
| Номер в госреестре СИ |
50595-12 |
| Количество каналов |
1 |
| Входное напряжение (до), В |
500 |
| Входной ток, А |
60 |
| Мощность |
1.2 кВт |
| Режимы работы |
CC, CV, CR, CW |
| Динамический режим работы |
Да |
| Измерение постоянного напряжения (до), В |
500 |
| Измерение постоянного тока (до), А |
60 |
| Измерение мощности (до), Вт |
1200 |
| Интерфейс |
RS-232, USB |
| Дисплей |
ВФД-дисплей |
| Гарантия (мес.) |
14 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
428х103,5х453,5 |
| Вес нетто, кг |
17.6 |

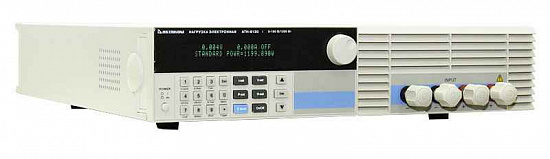

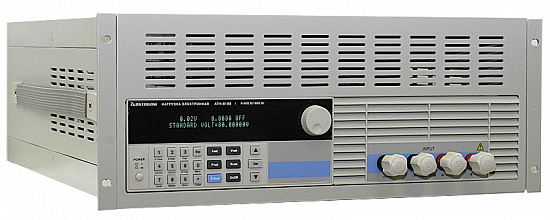

Описание электронной программируемой нагрузки АТН-8125:
Программируемая электронная нагрузка АТН-8125 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 60 А, поглощаемая мощность до 1200 Вт.
Особенности электронной программируемой нагрузки АТН-8125:
- ВФД-дисплей
- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Функция "мягкого" запуска
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Компенсация падения напряжения
- Работа по спискам
- Автоматическое тестирование
- Управление по USB/RS-232
Технические характеристики электронной программируемой нагрузки АТН-8125:
| Параметр
| Значение
|
| Входные параметры
| Мощность
| 1200 Вт
|
| Ток
| 0...60 A
|
| Напряжение
| 0...500 В
|
| CC режим
| Диапазон
| 0...6 A
| 0...60 A
|
| Разрешение
| 0.1 мA
| 1 мA
|
| Точность
| 0.03%уст.знач.+0.05%диап.
| 0.03%уст.знач.+0.05%диап.
|
| CV режим
| Диапазон
| 0.1...19.999 В
| 0.1...500 В
|
| Разрешение
| 1 мВ
| 10 мВ
|
| Точность
| 0.03%уст.знач.+0.02%диап.
| 0.03%уст.знач.+0.05%диап.
|
| CR режим
| Диапазон
| 0.03...10 кОм
| 0.03...5 кОм
|
| Разрешение
| 16 бит
| 16 бит
|
| Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.1%диап.
|
| CW режим
| Диапазон
| 0...1200 Вт
| 0...1200 Вт
|
| Разрешение
| 1 мВт
| 10 мВт
|
| Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.1%диап.
|
| Измерение напряжения
| Напряжение
| 0...19.999 В
| 0...500 В
|
| Разрешение
| 1 мВ
| 10 мВ
|
| Точность
| 0.015%уст.знач.+0.03%диап.
| 0.015%уст.знач.+0.03%диап.
|
| Измерение тока
| Ток
| 0...6 A
| 0..60 A
|
| Разрешение
| 0.01 мА
| 0.1 мA
|
| Точность
| 0.03%уст.знач.+0.05%диап.
| 0.03%уст.знач.+0.08%диап.
|
| Измерение мощности
| Мощность
| 100 Вт
| 600 Вт
|
| Разрешение
| 1 мВт
| 10 мВт
|
| Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.1%диап.
|
| Тестирование батарей
| Напряжение батареи: 0.1...150 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА;
|
| Динамическое тестирование
| Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с; точность: ±(15% смещение+10% диап.)
|
| "Мягкий" запуск Время
| 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс; 500 мс; 1000 мс Точность: ±(15% смещение+10% диап.)
|
| Короткое замыкание
| Ток (CC)
| =6.6 A
| = 66 A
|
| Напряжение (CV)
| 0 В
|
| Сопротивление (CR)
| = 100 мОм
|
| Размеры
| Ш*В*Д (мм)
| 428*103.5*453.5
|
| Масса
| кг
| 17.6
|
Комплект поставки АТН-8125:
| №
| Наименование
| Количество
|
| 1.
| Электронная программируемая нагрузка АТН-8125
| 1
|
| 2.
| Кабель питания
| 1
|
| 3.
| Руководство по эксплуатации
| 1
|
